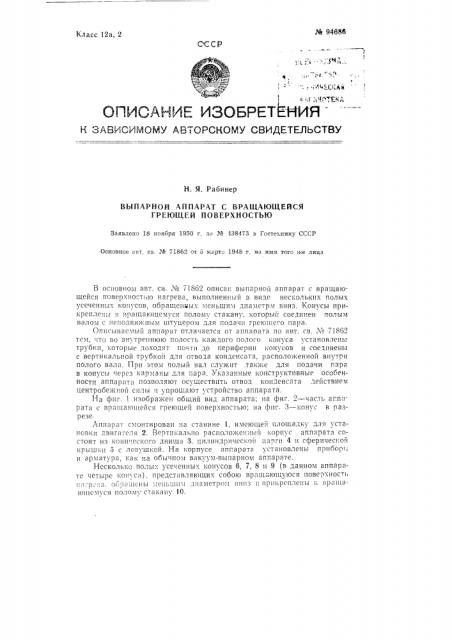

ОГ1ИСАНИЕ ИЗОБРЕТ НИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. Я. Рабинер

8blHAPH0A АППАРАТ С ВРАЩАЮЩЕЙСЯ

ГРЕЮЩЕЙ ПОВЕРХНОСТЬЮ

Заявлено 18 ноября 1950 г, ва ¹ 138473 в Гостехнику СССР

Основное авт, св. № 71862 от б марта 1948 г на имя того ьке лица

В основном авт, св. ¹ 71862 описа :. выпарной аппарат с вращающейся поверхностью нагрева, выполненп1,11й! в виде нескольких полых усеченных конусов. Обраще1и!ых меньшим диаметрм вниз. Конусы прикреп-!еl!ь! к в(73цlяюlцемуся полом стякяну, который соединен полым валом с неподвижным штуцером для подачи греюше.-о пара.

Описываемый аппарат отличается от аппаоата по авт. св. ¹ 7186" тем, ITO во внутреннюю полость каждого полого конуса установлены трубки, которые доходят почти до периферии конусов и соединен!1 с вертикальной трубкой для отвода конденсата, расположенной внутри полого вала, При этом полый ва I служит .также для подачи пара

В конуchl через ка17713ны дчя пара, Указанные конст17уктивнь!Р Особенности аппарата позволяют осуществить отвод конденсата действием

НеНТРоое K1!oIl сН !HI II .п170щают 7 ст170иство ЯППЯРата.

На фиг. 1 изображен общий вид аппарата; на фиг. 2=часть агпарата с вращающейся греющеи поверхностью; »а фиг. 3 — конус в разрезе

Аппарат смонтирован па станине 1, имею1цей площадку для устаH0I3KH двига cc,1я 2, Берт llama.IHH0 pacllo,lo)I cIIHF4É корпус аппа17ата состоит из кони.еского днища 3. цилиндрической царги 4 и сферической крь;шкп 5 с ловушкой. На корпусе аппарата установлены прибор ;. и арматура, как на обычном вакуум-выпарном аппарате.

Несколько по",ûK усеченных конусов 6, 7, 8 и 9 (в данном аппарате четыре конуса), предсдавляющих собою вращающуюся поверхность па-р. ;:3, обря;псч!ы .1ещ, 1!1 диаметрох! вниз и прикреплены K вряпьак7 и!с м ъ с я п Ол О м с 3 1 3 и у О. № 94686

Стакан 10 присоединен к вертикальному полому валу 11, нижний конец которого входит в неподвижный штуцер 12, через который подается греющий пар, Полый вал 11 вращается в конических роликовых подшипниках 13.

Для распределения пара во внутренние полости конусов стакан 10 снабжен карманом 14 и для конденсата — карманом 15, В стенках стакана выполнены отверстия 16 для прохождения пара, отверстия 17 для конденсата и отверстия 18 для прохождения продукта от центра к периферии. К конусам с каждой стороны стакана приварены лопасти 19.

Для ОтВОдя копдс!1сятя ВО Внутренню1о полость кяждого конуся установлены трубки 20, когорые соединены с вертикальной трубкой 21. расположенной внутри полого вала 11.1 Для охлаждения минерального масла служит змеевик 22, по которому протекает холодная вода.

Вал 11 вращается от двигателя 2 через клиноременную передач .

Продукт для выпаривания загружают в аппарат выше поверхности верхнего конуса, Затем в конусы подают греющий пар через штуцер 12, отверстие 23 в вале 11, паровые карманы 14 и 15 и отверстия 16.

Конденсат под действием центробежной силы отбрасывается от центра конуса к периферии, я затем под давлением пара выводится по трубке 20 в карман 15 н далее по трубке 21. Выпарку продукта, долив его в процессе выпарки и выгрузку готового продукта производят известными приемами.

Предмет изобретения

Выпарной аппарат с вращающейся греющей поверхностьк> по авт. св. ¹ 71862, отл и ч а ю щи и ся тем, что для отвода конденсата действием центробе>кной силы во внутреннюю полость каждого конуса установлены трубки, доходящие почти до периферии конуса и соединенные карманом с вертикальной трубкой для отвода конденсата, расположенной в полом вале, который служит также и для подачи пара в конусы через карманы для пара

3— ч, Ц ",,э / - (L !

1 -"- .,),3, ф

) f (.;VS .г 1

,!

jap !, ( г, 1

Фиг. Z

-Риг. i.0 -,.Р

IS, ( 1

J Ä1, о g 4 (j © Q

¹ 94686

Фиг3
