Реферат

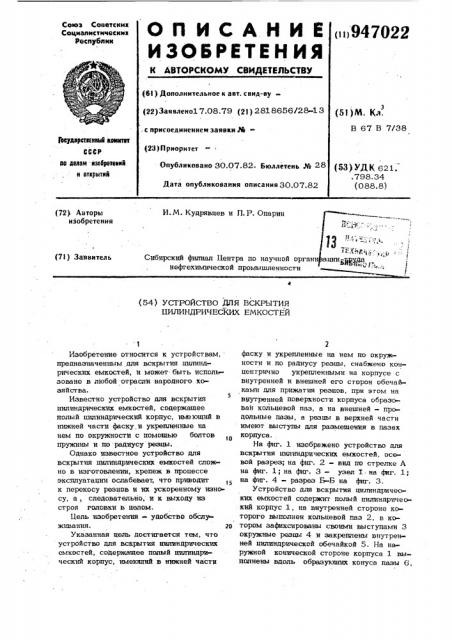

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик 947022 (6I ) Дополнительное к авт. свид-ву(22) Заявлеио1 7.08.79 (21) 281 8656/28-1 3

: с присоединением заявки М(23) Приоритет

Опубликовано 30 07.82. Бюллетень М 28

Дата опубликования описания 30.07.82 (51) М. Кл.

В 67 В 7/38

)феударстееааый «аетет

СССР де делам изобретеавй в открытий (53) УДК 621. .798. 34 (088.8) И.М. Кудрявцев и П. P. Опарин (72) Авторы изобретения

Xnf- " „

NP,; т;, i (71) Заявитель

Сибирский филиал Бентра по научной орган нефтехимической промышленности (54) УСТРОЙСТВО ДЛЯ ВСКРЫТИЯ

БИПИНДРИЧЕСКИХ ЕМКОСТЕЙ 1

Изобретение относится к устройствам, предназначенным для вскрытия цилиндрических емкостей, и может быть исполт зовано в любой отрасли народного хозяйства.

Известно устройство для вскрытия

5 цилиндрических емкостей, содержащее полый цилиндрический корпус, имеющий в нижней части фаску,и укрепленные на нем по окружности с помощью болтов пружины и по радиусу резцы.

Однако известное устройство для вскрытия цилиндрических емкостей сложно в изготовлении, крепеж в процессе эксплуатации ослабевает, что приводит к перекосу резцов и их ускоренному износу, а, следовательно, и к выходу из строя головки в целом, Цель изобретения - удобство обслу жива ния. 20

Указанная цель достигается тем, что устройство для вскрытия цилиндрических емкостей, содержащее полый цилиндрический корпус, имеющий в нижней части

2 фаску и укрепленные на нем по окружности и по радиусу резцы, снабжено концентрично .укрепленными на корпусе с внутренней и внешней его сторон обечайками для прижатия резцов, при этом на внутренней поверхности корпуса образован кольцевой паз, а на внешней - продольные пазы, а резцы в верхней части имеют выступы для размещения в пазах корпуса.

На фиг. 1 изображено устройство для вскрытия цилиндрических емкостей, осевой разрез; на фиг. 2 - вид по стрелке А на фиг. l; на фиг. 3 — узел I на фиг. 1; на фиг. 4 — разрез Б-Б на фиг. 3.

Устройство для вскрытия цилиндричеоких емкостей содержит полый пилиндричеокий корпус 1, на внутренней стороне которого выполнен кольцевой паз 2, в котором зафиксированы своими выступами 3 окружные резцы 4 и закреплены внутренней цилиндрической обечайкой 5. На наружной конической стороне корпуса 1 выполнены вдоль образующих конуса пазы 6, 3 0470 в которых, зафиксированы своими запле щками 7 радиальные резцы 8 и закреплены наружной конической обечайкой 9 с пазд ми 10 вдоль образующих конуса.

Сборка устройства для вскрытия цилиндрических емкостей осуществляется в следующей ппоследовательности.

На корпусе 1 устанавливается наружная коническая обечайка 9, .в пазы

6 и = 0 корпуса 1 и наружной конической t0 обечайки 9 вставляются своими заплецп ами 7 радиальные резцы 8, окружные резцы 4 своими выступами 3 фиксируются в кольпевом пазу 2 корпуса 1 и за= крепляются внутренней цилиндрической 15 обечайкой 5. Внутренняя цилиндрическая обечайка 5 m наружная коническая обечайка 9 соединяются с корпусом 1 или за счет соответствующей посадки, или с помощью винтов (не показаны). 20

Крепление окружных и радиальных резцов к корпусу устройства для вскрытия

22 ф цилиндрических емкостей с помощью внут ренней цилиндрической и наружной конической обечаек упрощает технологию изготовления и сборки, увеличивает долговечность и обеспечивает удобство обслуживания.

Формула изобретения

Устройство для BcKpbITHH цнлиндрнчес ких емкостей, содержащее полый цилинд

Рический корпус, имеющий в нижней части фаску H укрепленные на нем по окружности и по радиусу Резцы, р т л н обсл ю щ е е с я .тем, что, с целью удобст о служивания, оно снабжено концентрично укрепленными на корпусе с внутренней и внешней его сторон обечайками для прнжатия резцов, прн етом на внутренней поверхности корпуса образован кольцевой паз, а на внешней — продольные пазы, а резцы в верхней части имеют выступы для размещения в пазах корпуса.
