Композиция для напыляемой тепловой изоляции

Композиция для напыляемой тепловой изоляции

Иллюстрации

Показать все

Реферат

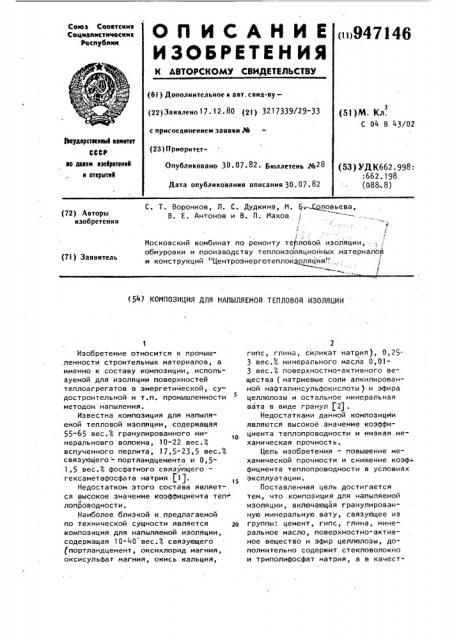

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиик

Социапистичесиик

Распубпии iii947145 (6l ) Дополнительное к авт, свид-ву— (22) Заявлено 17. 12 ° 80 (21) 3217339/29" 33 с присоединением заявки М (2З) ПриоритетОпублнковано 30 ° 07 ° 82 ° Бюллетень Pfe28

Дата опубликования описания 30.07.82

{51 jM. Кл.

С 04 В 43/02

Рвудврстеекай квинтет

CCCP ао дмеи кэобретеннй к открытк1т

{53) УДК662.998:

:662.198 (088,8) С. Т. Воронков, Л. С. Дудкина, М, Б- Соловьева, В. E. Антонов и В. П. Махов (72) Авторы изобретения l. т: т!

Московский комбинат по ремонту тепловой изоляции,, / обмуровки и производству теплоизоляционных материалов и конструкций "Центроэнерготеплоизоляция.,,i (7l ) Заявитель (54) КОМПОЗИЦИЯ ДЛЯ НАПЫЛЯЕМОЙ ТЕПЛОВОЙ ИЗОЛЯЦИИ

Изобретение относится к промышленности строительных материалов, а именно к составу композиции, используемой для изоляции поверхностей теплоагрегатов в энергетической, судостроительной и т.п. промышленности методом напыления.

Известна композиция для напыляемой тепловой изоляции, содержащая

55-65 вес.4 гранулированного минеральновго волокна, 10-22 вес;3 вспученного перлита, 17,5-23,5 вес.В связующего - портландцемента и 0,51,5 вес.> фосфатного связующегогексаметафосфата натрия (1).

Недостатком этого состава является высокое значение коэффициента теп лопроводности.

Наиболее близкой к.предлагаемой по технической сущности является zo композиция для напыляемой изоляции, содержащая 10-40 вес.3 связующего (портландцемент, оксихлорид магния, оксисульфат магния, окись кальция, 2 гипс, глина, силикат натрия), 0,253 вес.l минерального масла 0,013 вес.3 поверхностно-активного вещества (натриевые соли алкилированной нафталинсульфокислоты ) и эфира целлюлозы и остальное минеральная вата в виде гранул P2) .

Недостатками данной композиции являются высокое значение коэффициента теплопроводности и низкая механическая прочность.

Цель изобретения - повышение механической прочности и снижение коэф- фициента теплопроводности в условиях эксплуатации.

Поставленная цель достигается тем, что композиция для напыляемой изоляции, включающая гранулированную минеральную вату, связующее из группы. цемент, гипс, глина, минеральное масло, поверхностно-активное вещество и эфир целлюлозы, дополнительно содержит стекловолокно и триполифосфат натрия, а в качест947

4,5-6,0

2,5"4,0

2,0-4,0

Состав смеси, вес.ь

Предел прочности при изгибе, кгс/см

Коэффициент теплопроводности ккал/м.ч град, при 600 С

О, 146

1,18

Стекловолокно

Триполифосфат натрия

О, 148

5,2

Абиетат натрия

Эфир целлюлозы

Стекловолокно

2,5 ве поверхностно-активного вещества абиетат натрия при следующем соотношении. укаэанных компонентов, мас.Ф

Связующее 8,0-28,5

Минеральное масло 3,5-6,0

Рбиетат натрия

Эфир целлюлозы

Стекловолокно

Триполифосфат натрия 1,0-5,0

Гранулирован" ная минераль" ная вата Остальное ! (омпозицию приготовляют следующим образом.

Гранулированную .минеральную вату получают путем пропускания волокон минеральной ваты через гранулятор, а затем через сепаратор для отделения от корольков.

Далее гранулированная вата поступает в смеситель, куда через разСвязующее - цемент 8

Минеральное масло 3,5

Абиетат натрия. 4,5

Эфир целлюлозы 4

Гранулированнаяминеральная вата 77

Связующее - гипс 18

Минеральное масло 6

146 ф брыэгивающее устройство впрыскивает,ся минеральное масло и абиетат натрия в необходимых количествах.

Затем через дозирующие устройства .в смеситель поочередно подают в виде пудры эфир целлюлозы — карбоксиметилцеллюлозу, тонкомолотый триполифосфат натрия, связующее — цемент, гипс, или тонкомолотую глину

10 и рубленое стекловолокно.

Полученную смесь тщательно перемешивают 2-3 мин до получения однородной массы.

Затем полученную смесь с помощью установки для напыления наносят на изолируемую поверхность, причем на выходе из пистолета сухую смесь смащ чивают водой.

Физико механические характеристики полученного покрытия приведены в таблице.

947146

Продолжение таблицы

Коэффициент теплопроводности ккал/м/ч град, при 600 С

Предел прочности при изгибе,кгс/см

Триполифосфат натрия

Гранулированная минеральная вата 62,3

Связующее - тонкомолотая глина 28,5

Минеральное масло 4,5

Абиетат натрия

1,62

О, 152

Эфир целлюлозы

Стекловолокно

Триполифосфат натрия

Гранулированная минеральная вата

4,9

Известный

0,152-0,157

Формула изобретения

4 5-6,0

2,5-4,0

2,0-4,0

1,0-5,0

Остальное

3,5-6,0

ВНИИПИ Заказ 5518/37 Тираж 641 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, ММ Состав смеси, вес.3

Композиция для напыляемой тепловой изоляции, включающая гранулированную минеральную вату, связующее из группы: цемент, гипс, глина,минеральное масло, поверхностно-активное вещество и эфир целлюлозы, о т л и ч а ю щ а я с я тем, что, с . целью повышения механической прочности и снижения коэффициента теплопроводности в условиях эксплуатации, она дополнительно содержит стекловолокно. и триполифосфат натрия, а в качестве поверхностно-активного вещества абиетат натрия при следующем соотношении компонентов, мас./;

Связующее 8,0-28,5

Минеральное масло

Абиетат натрия

Эфир целлюлозы

Стекловолокно

Триполифосфат натрия

Гранулированная минеральная вата

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР и 663688, кл. С 04 В 43/00, 1977, 50

2. Патент Ввейцарии и 489366 кл С 04 В 43/02 1970
