Приемная воронка загрузочного устройства доменной печи

Приемная воронка загрузочного устройства доменной печи

Иллюстрации

Показать все

Реферат



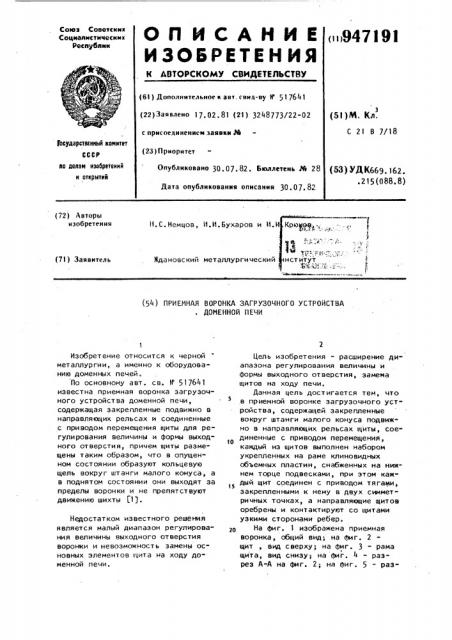

(72) Авторы изобретения

Н.С.Немцов, И.И.Бухаров и И.1

t (71) Заявитель

Ждановский металлургический (54) ПРИЕМНАЯ ВОРОНКА ЗАГРУЗОЧНОГО УСТРОЙСТВА

ДОМЕННОЙ ПЕЧИ

Изобретение относится к черной металлургии, а именно к оборудованию доменных печей.

По основному авт. св. V 517641 известна приемная воронка загрузочного устройства доменной печи, содержащая закрепленные подвижно в направляющих рельсах и соединенные с приводом перемещения щиты для регулирования величины и формы выходного отверстия, причем щиты размещены таким образом, что в опущенном состоянии образуют кольцевую щель вокруг штанги малого конуса, а в поднятом состоянии они выходят за пределы воронки и не препятствуют движению шихты 1).

Недостатком известного решения является малый диапазон регулирования величины выходного отверстия воронки и невозможность замены основных элементов щита на ходу доменной печи.

Цель изобретения - расширение диапазона регулирования величины и формы выходного отверстия, замема щитов на ходу печи.

Данная цель достигается тем, что в приемной воронке загрузочного устройства, содержащей закрепленные вокруг штанги малого конуса подвижно в направляющих рельсах щиты, соединенные с приводом перемещения, каждый из щитов выполнен набором укрепленных на раме клиновидных объемных пластин, снабженных на нижнем торце подвесками, при этом каж1 дый щит соединен с приводом тягами, закрепленными к нему в двух симметричных точках, а направляющие щитов оребрены и контактируют со щитами узкими сторонами ребер.

На фиг. 1 изображена приемная воронка, общий вид; на фиг. 2 щит, вид сверху; на фиг. 3 - рама щита, вид снизу; на фиг. 4 - разрез А-А на фиг. 2; на фиг. 5 - раз35

3 94719 рез Б-Ь на фиг. 2; на фиг. 6 - вид по стрелке В на фиг. 4.

Приемная воронка содержит воронку 1 с выходным отверстием 2, подвижные щиты 3 для регулирования формы и величины выходного отверстия

2, катки 4, укрепленные на щитах

Катки.4 размещены в направляющих, выполненных ь виде ребер 5, контактирующих с катками 4 узкой сторо- to ной, Щиты 3 размещены между воронкой 1 и распределительной воронкой

6, перекрываемой снизу конусом 7.

Каждый щит содержит раму 8 и пласти-. ны 9, изготовленные клиновидными из 15 износостойкой стали ил1л направленные сверху износостойким сплавом, Пластины 9 выполнены съемными и с гнездами крепления к раме 8 в виде упора 10 и отверстия для болтов 11.

В нижней части пластины 9 выполнены съемными и с гнездами крепления к раме 8 в виде упора 10 и отверстий для болтов 11. В нижней части пластины 9 выполнены с выступами 12, загнутым вниз, снабженным подвеской 13, изготовленной из цепей. Внутри выходного отверстия 2 размещена штанга 14, укрепленная на траверсе 15. Щит соединен с приводом 16 тягой 17, прикрепленной к щиту в двух симметрично расположенных тачках 18. На траверсе 15 укреплен датчик 19 сводообразования шихты.

Устройство работает следующим образом.

Загружаемая в доменную печь шихта ссыпается в Воронку 1 и скапливается у выходного отверстия 2, через которое просыпается равномерным кольцевым слоем вокруг штанги 14. Бла40 годаря этому обеспечивается равномерное распределение массы UlNxTbl по ок- ружности и усреднению по составу.

При этом щиты 3 опущены вниз. В случае кострения шихты дается сигнал датчиком 19 сводообразования и щиты

3 с помощью привода 16 за тяги 17 поднимаются вверх. Вследствие того, что тяги 1.7 прикреплены в двух сим- метрично расположенных точках 18 к раме 8 щита 3, не происходит перекоса и щит 3 равномерно катится катками 4 по ребрам 5 направляющих.

Ввиду того, что катки 4 движутся по узкой заостренной стороне реб- 55 .ра 5, исключается заклинивание вследствие попадания пыли и кусков шихты под катки ", так как они выдавли1 4 ваются по ребру 5. Этим обеспечивается высокая надежность работы щитов 3 в условиях высокой загрязненности атмосферы.

Шихта при скольжении истирает пластины 9 и возникает необходимос".ь замены их. Замена пластин 9 также произ. водится в случае необходимости изменения диаметра выходного отверстия

2, что связано с изменением гранулометрического состава шихты, изменением хода доменной печи, а также при истирании штанги 14, вследствие чего получается увеличение ширины кольцевого выходного отверстия 2. Для замены пластин 9 щит 3 поднимают проводом 16. Выкручивают болты 11 из отверстий в пластине ., верхний конец которой при этом опускается и ее извлекают. Вместо снятой пластины 9 устанавливают новую того же или иного размера в зависимости от потребности иметь заданный дизметр выходного отверстия 2, Для этого делзют наборы пластин 9 разных размеров (с различной длиной нижней кромки) .

После замены пластин 9 щит 3 опускают и пропускают по нему шихту. 3агрузку печи во время замены пластин 9 не прекращают.

Шихта при ссыпании в выходное отверстие 2 скользит по нижней торцовой кромке пластины 9, выполненной в виде выступа 12, к которому прикреплена подвеска 13 из цепей. Ввиду этого не происходит разбивания (разбрызгивания) потока шихты, и она ровным слоем опускается вниз, создавая ровный кольцевой гребень в распределительной воронке 6.

Пластины 9 выполнены клиновидными суживающимися книзу, Такая фэрма позволяет создать щель между пластинами 9, расположенной по образующей воронки, вследствие чего ученьшить истирание кромок пластин 9 и облегчить движение шихты.

Предлагаемое усовершенствование щитов обеспечивает замену их при работающей доменной печи и придание выходному отверстию воронки любой формы, что позволяет регулировать ход печи изменением загрузки шихты на ее колошник.

Формула изобретения

Приемная воронка загрузочного устройства доменной печи по авт °

5 9471 св. 1517641, отли чающаяс я тем, что, с целью расширения диапазона регулирования величины и формы выходного отверстия и замены щитов на ходу печи, каждый из щитов выполнен из набора укрепленных на раме клиновидных сьемных пластин, снабженных на нижнем торце подвесками, при этом каждый щит соединен

Ý1 6 с приводом тя гами, закрепленными к нему в двух симметричных точках, а направляющие щитов оребрены и контактируют со щитами узкими сторонами ребер.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 517641, кл. С 21 В 7/18, 1975.
