(ii)947282

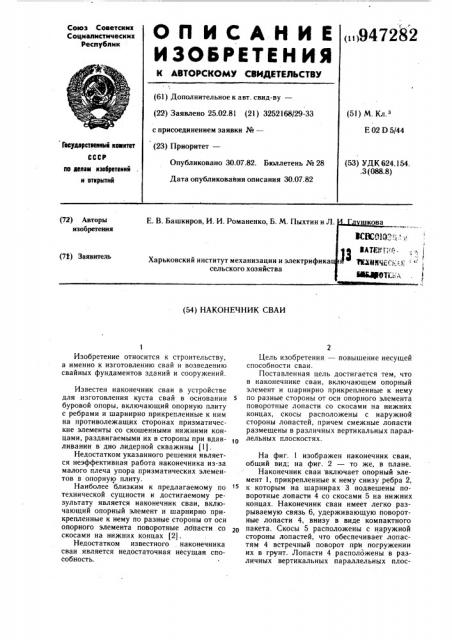

ОП ИСАНИЕ

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.02.81 (21) 3252168/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

E 02 D 5/44

Геаударетеелимй кемитет (53) УДК 624.154..3 (088.8) СССР

Опубликовано 30.07.82. Бюллетень № 28

Дата опубликования описания 30.07.82 пе делам изебретеиий и втирытий (72) Авторы изобретения

E В. Башкиров, И. И. Романенко, Б. М. Пыхтин и (7i) Заявитель

Харьковский институт механизации и электрифика сельского хозяйства (54) НАКОНЕЧНИК СВАИ

Изобретение относится к строительству, а именно к изготовлению свай и возведению свайных фундаментов зданий и сооружений.

Известен наконечник сваи в устройстве для изготовления куста свай в основании буровой опоры, включающий опорную плиту с ребрами и шарнирно прикрепленные к ним на противолежащих сторонах призматические элементы со скошенными нижними концами, раздвигаемыми их в стороны при вдавливании в дно лидерной скважины (1).

Недостатком указанного решения является неэффективная работа наконечника из-за малого плеча упора призматических элементов в опорную плиту.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является наконечник сваи, включающий опорный элемент и шарнирно прикрепленные к нему по разные стороны от оси опорного элемента поворотные лбпасти со скосами на нижних концах (2).

Недостатком известного наконечника сваи является недостаточная несущая способность.

Цель изобретения — повышение несущей способности сваи.

Поставленная цель достигается тем, что в наконечнике сваи, включающем опорный элемент и шарнирно прикрепленные к нему по разные стороны от оси опорного элемента поворотные лопасти. со скосами на нижних концах, скосы расположены с наружной стороны лопастей, причем смежные лопасти размещены в различных вертикальных параллельных плоскостях.

На фиг. 1 изображен наконечник сваи, общий вид; на фиг. 2 — то же, в плане.

Наконечник сваи включает опорный элемент 1, прикрепленные к нему снизу ребра 2, к которым на шарнирах 3 подвешены поворотные лопасти 4 со скосами 5 на нижних концах. Наконечник сваи имеет легко разрываемую связь 6, удерживающую поворотные лопасти 4, внизу в виде компактного пакета. Скосы 5 расположены с наружной стороны лопастей, что обеспечивает лопастям 4 встречный поворот при погружении их в грунт. Лопасти 4 расположены в различных вертикальных параллельных плос947282 костях. Наконечник сваи выполнен отдельно от сваи.

На дно лидерной скважины опускают наконечник сваи. Затем в скважину погружают сваю. Когда свая вдавливает наконечник в грунт, скосы 5 на нижних концах поворотных лопастей 4 в связи с реактивным сопротивлением грунта ориентируют их поворот навстречу друг другу. При этом связь 6 легко разрывается, не препятствуя дальнейшему повороту лопастей 4. Встречное направление поворота лопастей 4 обеспечивается обратной (относительно известного устройства — наружу) ориентацией скосов 5. Лопасти 4 поворачиваются в параллельных осях шарниров 3, противопоставленных на ребрах 2, которые прикреплены к опорному элементу 1. Поворот лопастей 4 в шарнирах происходит до упора первых в опорный элемент 1, образуя тем самым уширение на конце сваи. После этого сопротивление сваи погружению резко возрастает из-за развитого плеча упора лопастей 4 в опорный элемент 1, т. е. из-за увеличенного расстояния от оси шарнира 3 до противолежащей кромки опорного элемента 1. Развитое плечо упора достигнуто противолежащим расположением шарниров 3 и обратной ориентацией скосов 5 на нижних концах поворотных лопастей 4. Поочередное расположение последних относительно направления их поворота на параллельных друг другу осях шарниров 3 обеспечивает работоспособность наконечника сваи, т. е. дает возможность беспрепятственного поворота и достижения упора в опорный элемент 1 каждой лопастью

4 при встречном направлении их поворота.

Кроме того, поочередное расположение лопастей 4 обеспечивает симметричность раз5 вития уширения с целью симметричности несущей способности сваи.

Изобретение обеспечивает повышение эффективности работы наконечника за счет уширения на конце сваи, а также использование типовых свай. Устройство работает на вертикальные, направленные вниз, нагрузки.

Формула изобретения

Наконечник сваи, включающий опорный элемент и шарнирно прикрепленные к нему по разные стороны от оси опорного элемента зо поворотные лопасти со скосами на нижних концах, отличающийся тем, что, с целью повышения несущей способности сваи, скосы расположены с наружной стороны лопастей, причем смежные лопасти размещены в различных вертикальных параллельных плоскостях, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 541921, кл. Е 02 D 5/44, 1973.

2. Авторское свидетельство СССР № 667638, кл. F. 02 D 5/44, 1976 (прототип).
