Способ одноступенчатой термической обработки листов из белого чугуна

Способ одноступенчатой термической обработки листов из белого чугуна

Иллюстрации

Показать все

Реферат

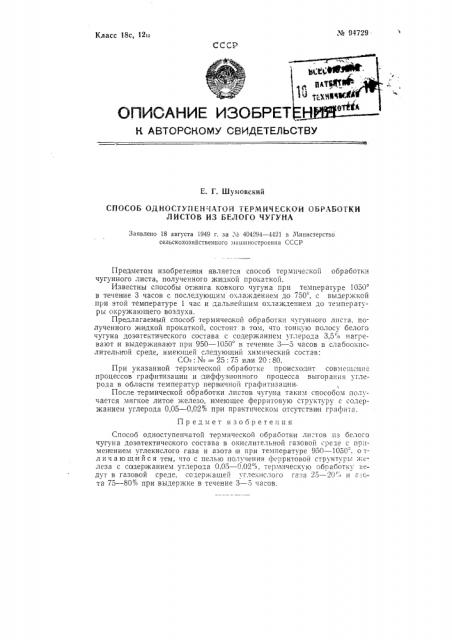

¹ 94729

Класс 18с, 12io

СССР ф®ЯЕМ

ЬМ1

aa7%9 + - 1ехчи®

Н ото ооиолиие изоврет ща

Н. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Е. Г. Шумовский

СПОСОБ ОДНОСТУПЕНЧАТОЙ ТЕРМИЧЕСКОИ ОБРАБОТКИ

ЛИСТОВ ИЗ БЕЛОГО ЧУГУНА

Заявлено 18 августа 1949 г. за ¹ 404294 — 4421 в Министерство сельскохозяйственного машиностроения СССР

Способ одноступенчатой термической обработки ли:тов из белого чугуна доэвтектического состава в окислительной газовой среде с применением углекислого газа и азота и при температуре 950 †105. о тл ич аю щучий ся тем, что с целью получения грерритовой структуj ь железа с содержанием углерода 0,05 — 0,02%, терм лческую обработку ведут в газовой среде. содержащей углекислого газа 25 — 20",. и;; =ота 75 — 80% при выдержке в течение 3 — 5 часов.

Предметом изобретеьпия является способ термической обработки чугунного листа, полученного жидкой прокаткой.

Известны способы отжога. ковкого чугуна при температуре 1050 в течение 3 часов с последующим охлаждением до 750, с выдержкой при этой температуре 1 час и дальнейшим охлаждением до температуры окружающего воздуха.

Предлагаемый способ термической обработки чугунного листа, полученного мисдкой прокаткой, состоит в там, что тонкую полосу белого чугуна доэвтектического состава с содержанием углерода 3,5% нагревают и выдерживают при 950 — 1050 в течение 3 — 5 часов в слабоокислителььгой среде, имеющей следующий химический состав:

C0 : Хг = 25: 75 ил и 20: 80.

При указанной термической обработке происходит совмеH1= нпг процессов графинизации и:.диффузионного процесса выгора-:èÿ углерода в обл асти температур первичной графитизац ии.

После термической обработки листов чугуна таким способом получается мягкое литое железо, и меющее ферритовую структуру с содержанием углерода 0,05 — 0,02% прои практическом отсутствиями графита.

Предмет изобретения
