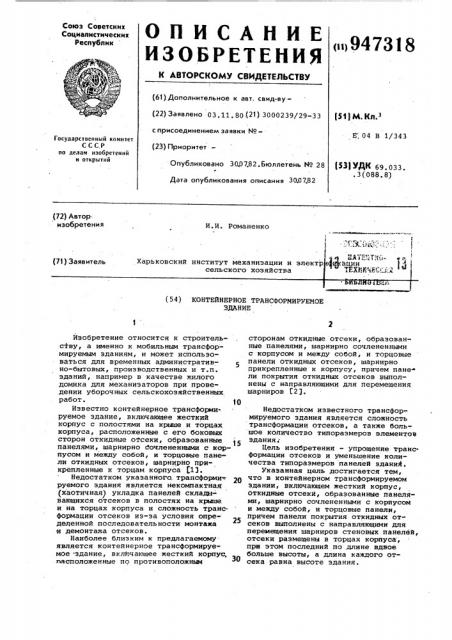

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ пп947318 (61) Дополнительное к авт. свид-ву(22) Заявлено 03. 11. 80 (21) 3000239/29-33 (51)М Кл з с присоединением заявки ¹

E 04 В 1/343

Государственный комитет

ССС,Р по делам изобретений и открытий (23) Приоритет (53) УДК 69.033 .3(088.8) Опубликовано 3007.82. Бюллетень № 28

Дата опубликования описания 300782 (72) Автор. изобретения

И.И. Романенко

Ъ lag,! ", йТ i i- Ф Еи харьковский институт иеханиэации и электр фалик (,1 ( сельского хозяйства

@ Fg 1P„

ЗДАНИЕ

Изобретение относится к строительству, а именно к мобильным трансформируемым зданиям, и может использоваться для временных административно-бытовых, производственных и т.п. зданий, например в качестве жилого домика для механизаторов при проведении уборочных сельскохозяйственных. работ. 10

Известно контейнерное трансформи. руемое здание, включающее жесткий корпус с полостями на крыше и торцах корпуса, расположенные с его боковых сторон откидные оТсеки, образованные панелями, шарнирно сочлененными с корпусом и между собой, и торцовые панели откидных отсеков, шарнирно прикрепленные к торцам корпуса 13.

Недостатком указанного. трансформи-. руемого здания является некомпактная (хаотичная) укладка панелей складывающихся отсеков в полостях на крыше и на торцах корпуса и сложность транс. формации отсеков из-за условия определенной последовательности монтажа

25 и демонтажа отсеков.

Наиболее близким к предлагаемому является контейнерное трансформируемое здание, включающее жесткий корпус, ззасположенные по противоположным сторонам откидные отсеки, образованные панелями, шарнирно сочлененными с корпусом и между собой, и торцовые панели откидных отсеков, шарнирно прикрепленные к корпусу, причем пане лн покрытия откидных отсеков выполнены с направляющими для перемещения шарниров C2J.

Недостатком известного трансформируемого здания является сложность трансформации отсеков, а также боль-. шое количество типоразмеров элементов здания;

Цель изобретения — упрощение трансформации отсеков и уменьшение количества типоразмеров панелей зданий.

Указанная цель достигается тем, что в контейнерном трансформируемом здании, включающем жесткий корпус, откидные отсеки, образованные панелями, шарнирно сочлененными с корпусом и между собой, и торцовые панели, причем панели покрытия откидных отсеков выполнены с направляющими для перемещения шарниров стеновых панелей, отсеки размещены в торцах корпуса, при этом последний по длине вдвое больше высоты, а длина каждого отсека равна высоте здания.

947318

kla фиг.1 изображено здание в про» ектном положении, продольное сечение; на фиг.2 — то же, в транспортном положении, продольное сечение; на фиг.3 — то же, в плане.

Контейнерное трансформируемое 5 здание включает жесткий корпус 1 и откидные отсеки 2,.расположенные в торцах корпуса 1 Каждый откидной отсек 2 образован нижней панелью торцовой панелью 4, верхней панелью 5<0 сочлененными между собой и корпусом

1 шарнирами б, и откидными боковыми панелями 7, соединенными с корпусом

1 шарнирами 8. Шарниры б расположены поочередно с внутренней и наружной сторон отсеков 2. Одна из панелей в каждом отсеке 2, например панель 5, снабжена направляющими 9 для перемещения шарниров б сочлененной с ней соответственно панели 4. Высота и длина корпуса 1 равны соответственно а и 6, образуя его продольные разме;ры. Корпус 1 в продольном сечении по длине вдвое больше высоты, а длина каждого из отсеков 2 в той же плоскости равна половине длины корпуса 1 при равной высоте корпуса 1 и отсе -." ков 2.Длина нижней панели 3, высота торцовой панели 4 и длина верхней панели 5 равны соответственно С, й, 3Q

Е, образуя продольные размеры отсеков 2. Здание имеет минимальное количество типоразмеров панелей.

Поперечные размеры корпуса 1 и отсеков 2 находятся в соотношении 35 ЫД(ао ); с=а; d=a-д"; e =a+ d, где d - -толщина панелей.

На площадке, оборудованной четырь- 4О мя рядами фундаментов, контейнерное трансформируемое здание устанавливается следующим образом.

Устанавливают здание корпусом 1 со сложенными на нем торцовыми отсе- 45 ками 2 на средние два ряда фундаментов. Захватив за верхний конец торцовую панель 4, поднимают и отвоцят в сторону от корпуса 1 пакет одного (любого) из отсеков (фиг.2, стрелками I ) и затем опускают его на соответствующий ряд фундаментов. При этом пакет отсека 2 образует объемный элемент в связи с поворотом панелей 3-5 в шарнирах б и одновременным перемещением одного из шарниров б в направляющих 9. Аналогично устанавливают на фундаменты другой отсек

2 из оставшегося на крыше корпуса 1 пакета. Затем поворотом в шарнирах

8 закрывают последовательно отсеки

2 панелями 7 в любой последовательности (фиг.3 стрелки 11

Трансформация здания из проектного положения в транспортабельное, производится в обратной последовательности.

Здание может быть установлено на автомобильную платформу или снабжено собственным. шасси. При этом торцовые отсеки 2 могут быть снабжены откидывающимися опорами под отсеки 2 (фиг.1 и 2).

Предлагаемое контейнерное трансформируемое здание обеспечивает упрощение укладки отсеков в пакеты. и,наоборот, установку из пакетов отсеков, также уменьшает количество типоразмеров элементов здания.

Формула изобретения

Контейнерное трансформируемое здание, включающее жесткий корпус, откидные отсеки, образованные панелями, шарнирно сочлененными с.корпусом и между собой, и торцовые панели, причем панели покрытия откидных отсеков выполнены с направляющими для перемещения шарниров стеновых панелей, о т л и ч а ю щ е е с я тем, что, с целью упрощения транс формации отсеков и уменьшения количества типоразмеров панелей, отсеки размещены в торцах корпуса, при этом последний по длине вдвое больше высоты, а длина каждого отсека равна высоте здания.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9,763547, кл. Е 04 В 1/343, 1978.

2. Авторское свидетельство СССР по заявке Р 2881029/29-33, кл. Е 04 В, 1/343, 1980 (прототип).

947318

Риа.2

Ае У

Тираж 724 Подписное

ВНИИПЙ Государственного комитета СССР по делам изобретений и открытий

113035, 11осКВа, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, Составитель В. Меламед

Редактор С. Крупенина Техред М.Надь,. Корректор И. Муска
