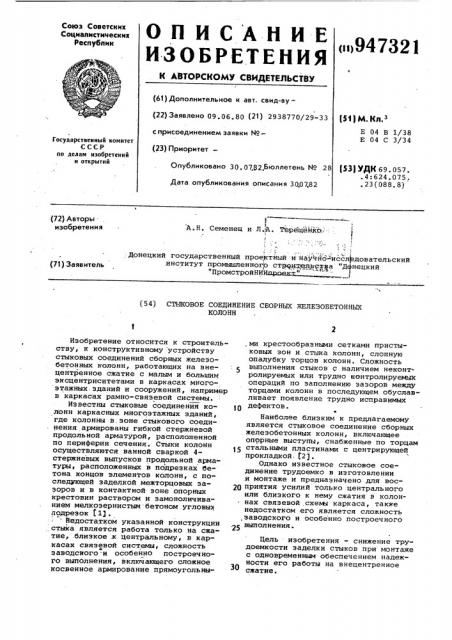

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< >947321 (61) Дополнительное к авт. сеид-ву(22) Заявлено 09.06.80 (21) 2938770/29-33 (1)М g> 3

Е 04 В 1/38

Е 04 С 3/34 сприсоединением заявки №Государственный комитет

СССР по делам изобретеиий и открытий (23) Приоритет— (S3) УДК 69. 05-7. .4:624.075. . 23 (088. 8) Опубликовано 30. 0782 Бюллетень ¹ 28

Дата опубликования описания 300782

1

A.Н. Семенец и Л.;А. Терещенко.:: (72) Авторы . изобретения

Ъ.

Донецкий государственный проектйый и Научно=исследовательский институт промышленного стр<аительсда "Донецкий

"ПромстройНИИароакт.." (71) Заявитель (54) СТНКОВОЕ СОЕДИНЕНИЕ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ

КОЛОНН

Изобретение относится к строительству, к конструктивному устройству стыковых соединений сборных железобетонных колонн, работающих на внецентренное сжатие с малым и большиМ эксцентриситетами в каркасах много этажных. зданий и сооружений, например в каркасах рамно-связевой системы.

Известны стыковые соединения колонн каркасных многоэтажных зданий, где колонны в.зоне стыкового соединения армированы гибкой стержневой продольной арматурой, располох<енной по периферии сечения. Стыки колонн осуществляются ванной сваркой 4стержневых выпусков продольной арматуры, расположенных в подрезках бетона концов элементов колонн, с последующей заделкой межторцовых зазоров и в контактной зоне опорных крестовин раствором и замоноличиванием мелкозернистым бетоном угловых лодрезок (1) . Недостатком укаэанной конструкции стыка является работа только на сжатие, близкое .к центральному, в каркасах связевой системы, сложность

° в заводского и особенно построечного выполнения, включающего сложное косвенное армирование прямоугольными крестообразными сетками пристыковых зон и стыка колонн, сложную опалубку торцов колонн. Сложность выполнения стыков С наличием неконтролируемых или трудно контролируемых операций по заполнению зазоров между торцами Колонн в последующем обуславливает появление трудно исправимых

10 дефектов.

Наиболее близким к предлагаемому является стыковое соединение сборных железобетонных колонн, включающее опорные выступы, снабженные по торцам

15 стальными пластинами с центрирующей прокладкой- t2j.

Однако известное стыковое соединение трудоемко в изготовлении .и монтаже и предназначено для вос20 приятия усилий только центрального или близкого к нему сжатия в колоннах связевой схеж каркаса, также недостатком его является сложность ,заводского и особенно построечного

25 выполнения

Цель - изобретения — снижение трудоемкости заделки стыков при монтаже с одновременным обеспечением надежности его работы на внецентренное

947321

Формула изобретения

Источники информации, принятые во внимание при экспертизе

1. Васильев A.Ï. Стыки сборных конструкций. N., Стройиздат, 1970, с.73, рис.б тип.П.

2. Авторское свидетельство СССР 9 732472, кл. Е 04 В 1/38, 1977 (прототип ) Указанная цель достигается тем, что в стыковом соединении сборных железобетонных колони, включающем опорные выступы, снабженные по торцам стальными пластинами с центрирующей прокладкой, опорные выступы выполнены в виде вертикальных стержней, выступающих из торцов колонн, а пластины опорных выступов жестко соединены между собой.

На фиг.1 показано стыковое соеди- 10 нение колонн, разрез по вертикальной оси; на фиг.2 — сечение A-A на фиг.1.

Стыкуемые колонны 1 и 2 в зоне соединения имеют опорные выступы 15 .из выпусков вертикальных арматурных стержней 3 и 4, установленных с раз». носом относительно геометрических осей стыкуемых колонн и объединен- ных опорными пластинами 5 и б с цент-2р рирующей прокладкой 7, периферийнук продольную 8 и 9 и поперечную сетча-. тую арматуру 10.

Стыковое соединение колонн осуществляется опиранием верхней колонны опорной пластиной посредством центрирующей прокладки на опорную пластину нижней колонны, рихтовки осей колонн., стержней периферийной арматуры и пластин опорных выступов, соединения 11 стержней периферийной продольной арматуры и пластин опорных выступов на сварке.12 с последующим замоноличиванием (бетонированием ) зоны стыка мелкозернистым бетоном 13 °

При работе колонны в монтажной стадии сжимаюшие усилия в соединении воспринимаются периферийной продольной арматурой и стержнями опорных выступов. Осевая передача усилия з соединении при монтаже обеспечива- 4О ется центрирующей прокладкой.

При работе колонны в эксплуатационной стадии сжимающие продольные силы, изгибающие моменты и поперечные силы в соединении воспринимаются всей пе- 45 риферийной продольной рабочей арматурой, стержнями и сварными швами опорных выступов и косвенно армированным бетоном замоноличивания. При проявлении растягивающих продольных сил в соединении они воспринимаются периферийной продольной рабочей арматурой, стержнями опорных выступов и сварными швами между пластинами опорных выступов.

Ванная сварка 11 выпусков периферийной продольной арматуры при монтаже создает реактивные напряжения растяжения в сваренных стержнях продольной арматуры и напряжения сжатия в стержнях опорных выступов.

Проведенные испытания подтверждают указанные соображения о работе предлагаемых стыковых соединений колонн с монтажной и эксплуатационной стади ях и их достаточную Надежность.

Экономическая эффективность предлагаемой конструкции стыкового соединения колонн обуславливается в основном снижением трудозатрат в 1,3 раза при изготовлении и монтаже.

Кроме того, может быть получена экономия стали в предлагаемом стыковом соединении колонн за счет меньшего расхода стали на сетки косвенной арматуры и применения для стерж.ней опорных выступов (сердечников ) стали с повышенным расчетным сопротивлением.

Стыковое соединение сборных железобетонных колонн, включающее опорные выступы, снабженные по торцам стальными пластинами с центрирующей прокладкой, о т л и ч а ю щ е е с я тем, что, с целью снижения трудоемкости заделки стыков при монтаже с одновременным обеспечением надежности его работы на внецентренное сжатие, опорные выступы выполнены в виде вертикальных стержней, выступающих из TopUoa колонн, а пластины опорных выступов жестко соединены между собой.

947321

11

7 фиг. 1 физ.2
