Реферат

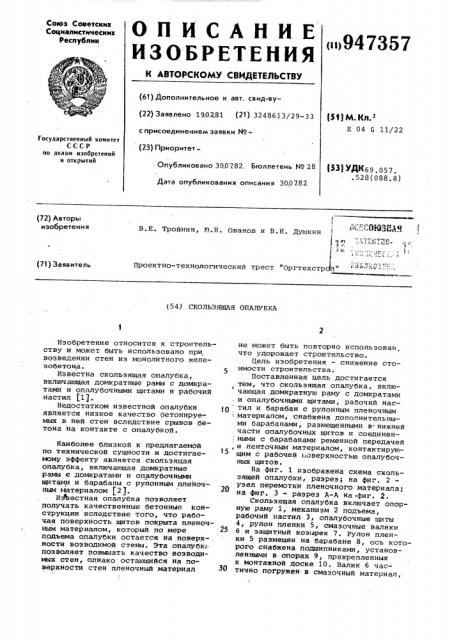

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республин

«i>947357 (63) Дополнительное к авт. свид-ву(22) Заявлено 190281 (21) 3248á13/29-33 с присоединением заявки М9— (23) Приоритет—

Опубликовано 30.07.82. бюллетень ¹ 28

Дата опубликования описания 300782

t$1} М. КП.3

E 04 G 11/22

Государственный комитет

СССР по делам изобретений н открытий

1531 УДК б 9 . 05 7 . .528(088.8) (72) Авторы изобретения

-l="ЕсОИЗБЛя

В.Е. Тройнин, Ю. Н. Ованов и В. И. Душкин м

Проектно-технологический трест "Оргтехстр Jr»" (71) Заявитель (54) СКОЛЬЗЯЩАЯ ОПАЛУБКА

Изобретение относится к строительству и может быть использовано при возведении стен из монолитного железобетона.

Известна скользящая опалубка, включающая доикратные рамы с домкратами и опалубочными щитами и рабочий настил (1f.

Недостатком известной опалубки является низкое качество бетонируемых в ней стен вследствие срывов бетона на контакте с опалубкой.

Наиболее близкой к предлагаемой по технической сущности и достигаемому эффекту является скользящая опалубка, включающая домкратные рамы е домкратами и опалубочными щитами и барабаны с рулонным пленочным материалом.(2).

И*естная опалубка позволяет получать качественные бетонные конструкции вследствие того, что рабочая поверхность щитов покрыта пленочным материалом, который по мере подъема опалубки остается на поверх- . ности возводимой стены. Эта опалубк; позволяет повышать качество возводимых стен, однако остающийся на поверхности стен пленочный материал не может быть повторно использован, что удорожает строительство.

Цель изобретения — снижение стоимости строительства.

Поставленная цель достигается тем, что скользящая опалубка, включающая домкратную раму с домкратами, и опалубочньхии щитами, рабочий настил и барабан с рулонным пленочным материалом, снабжена дополнительными барабанами, размещенными в- нижней части опалубочных щитов и соединен: ными с барабанами ременной передачей ,и ленточным материалом, контактирующим с рабочей поверхностью опалубочных щитов.

На фиг. 1 изображена схема скользящей опалубки, разрез; на фиг. 2 узел перемотки пленочного материала; на фиг. 3 - разрез A-A на фиг. 2.

Скользящая опалубка включает опорную раму 1, механизм 2 подъема, рабочий настил 3, опалубочные щиты

4, рулон пленки 5, смазочные валики

25 б и защитный козырек 7. Рулон пленки 5 размещен на барабане 8, ось которого снабжена подшипниками, установленными в опорах 9, прикрепленных к монтажной доске 10. Валик б часЗ0 тично погружен в смазочный материал, 947357 помещенный в емкость 11. К верхней грани щита 4 прикреплены направляющие 12. К нижней части рабочего настила 3 прикреплен защитный козырек 7.

Свободный конец пленки пропущен по смазочному валику 6 в щель между 5 рабочим настилом 3, козырьком 7, направляющими 12 по внутренней поверхности опалубочного щита 4, его закругленной торцовой части и намотан на барабан 13, установленный 10 на подшипниках, размещенных в опо рах 14, жестко прйкрепленных к ниж- . нему торцу щита 4. Барабаны 8 и 13 с одной стороны снабжены. жестко прикрепленными к ним шкивами 15 в виде блока разновеликих диаметров.

Шкивы 15 соединены между собой ременной передачей.

Опалубка работает следующиМ образом.

При движении щитов 4 вверх под действием механизма 2 подъема пленка сматывается.с рулона 5, смазывается валиками 6, обеспечивая при этом вращение барабана 8, который через шкивы 15 и ременную передачу 16 вызывает вращение барабана 13 и соответственно намотку отработанной пленки в рулон.

По мере изменения диаметров рулонов на сматываемом барабане 8

30 и наматываемом 13 производится пере. становка ремня на соответствующий диаметр шкива 15 с целью обеспечения .синхронности сматывания и намотки пленки.

По мере израсходования рулона

5 барабан 13 с рулоном пленки устанавливается на место барабана 8, который в свою очередь размещается в нижнем торце щитов 4 и служит для намотки рулона пленки.

Формула изобретения

Скользящая опалубка, включающая домкратную раму с домкратами и опалубочными щитами, рабочий настил и барабан с рулонным пленочным материалом, отличающаяся тем, что, с целью снижения стоимости строительства, опалубка снабжена дополнительными барабанами, размещенными в нижней части опалубочных щитов и соединенными с барабанами ременной передачей и ленточным мате-, риалом, контактирующим с рабочей поверхностью опалубочных щитов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 331165, кл. Е 04 С 11/24, 1970.

2. Авторское свидетельство СССР

М 359360, кл. Е 04 G 11/22, 1972.
