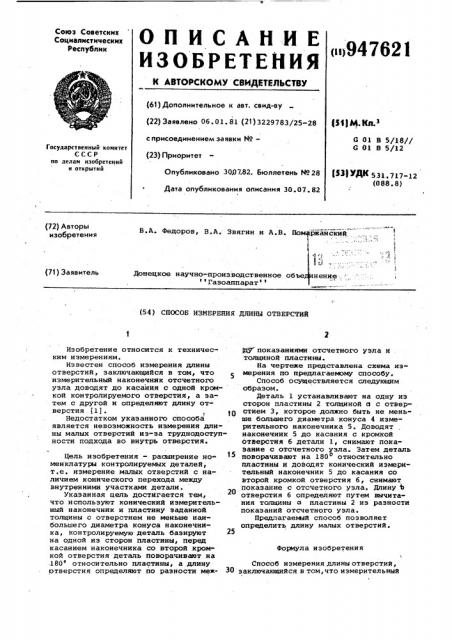

Союз Советских

Социалистических

Республик

ОП ИСАИ ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) ЗаЯвлено 06 ° 01. 81 (21) 3229783/25-28 (Щ М .Кд.з с присоединением заявки ¹â€” (23) Приоритет

Опубликовано 30Я7.82. Бюллетень № 28

Дата опубликования описания 30.07.82

6 01 В 5/18//

G 01 В 5/12

Государственный комитет

СССР но делам изобретений и открытий

РЙ УДК 531. 717-12 (088. 8) (72) Авторы изобретения

В.A. Федоров, В.А. Звягин и А.В. Помфржанский

1!! . (71) Заявитель

Донецкое научно-производственное объе нение ., Газоаппарат (54) СПОСОБ ИЗМЕРЕНИЯ ДЛИНЫ ОТВЕРСТИЙ

Формула изобретения

Изобретение относится к техническим измерениям.

Известен способ измерения длины отверстий, заключающийся в том, что измерительный наконечник отсчетного узла доводят до касания с одной кромкой контролируемого отверстия, а затем с другой и определяют длину отверстия (1). 10

Недостатком укаэанного способа является невозможность измерения длины малых отверстий из-за труднодоступности подхода во внутрь отверстия.

Цель изобретения - расширение номенклатуры контролируемых деталей, т.е. измерение малых отверстий с наличием конического перехода между внутренними участками детали.

Укаэанная цель достигается тем, что используют конический измерительный наконечник и пластину заданной толщины с отверстием не меньше наибольшего диаметра конуса наконечника, контролируемую деталь базируют на одной из сторон пластины, перед касанием наконечника со второй кром« кой отверстия деталь поворачивают на .180 относительно пластины, а длину ртверстия определяют по разности меж- 30 ф7 показаниями отсчетного узла и толщиной пластины.

На чертеже представлена схема измерения по предлагаемому способу.

Способ осуществляется следующим образом.

Деталь 1 устанавливают на одну из сторон пластины 2 толщиной а с отверстием 3, которое должно быть не меньше большего диаметра конуса 4 измерительного наконечника 5. Доводят наконечник 5 до касания с кромкой отверстия 6 детали 1, снимают показание с отсчетного узла. Затем деталь поворачивают на 180о относительно пластины и доводят конический измерительный наконечник 5 до касания со второй кромкой отверстия 6, снимают показание с отсчетного узла. Длину Ь отверстия 6 определяют путем вычитания толщины а пластины 2 из разности показаний отсчетного узла.

Пред;тагаеьый способ позволяет определить длину малых отверстий.

Способ измерения длины отверстий, заключающийся в том, что измерительный

947621

I ! 1

I

) д з

Составитель М. Гаранина

Редактор С. Тараненко Техред Л. Пекарь Корректор Г. Решетник

Тираж 614 Подпи сное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5613/61

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 наконечник отсчетного узла доводят до касания с одной кромкой контролируемого Отверстия, а затем с другой и определяют длину отверстия, о тл и ч а ю шийся тем, что, с це.лью расширения номенклатуры контроли-5 руеьмх деталей, используют конический измерительный наконечник и пластину заданной толщины с отверстием не меньше наибольшего диаметра конуса наконечника, контролируемую деталь 10 базируют на одной из сторон пластины, перед касанием наконечника со второй кромкой отверстия деталь поворачивают на 1SO относительно пластины, а длину отверстия определяют по разности между показаниями отсчетнсго узла и толщиной пластины.

Источники информации, принятые во внимание при экспертизе

1. Справочник по технике линейных измерений. Под ред. П. Лейнвебера, М., Машгиэ, 1959, с. 364-365 (прототип) .
