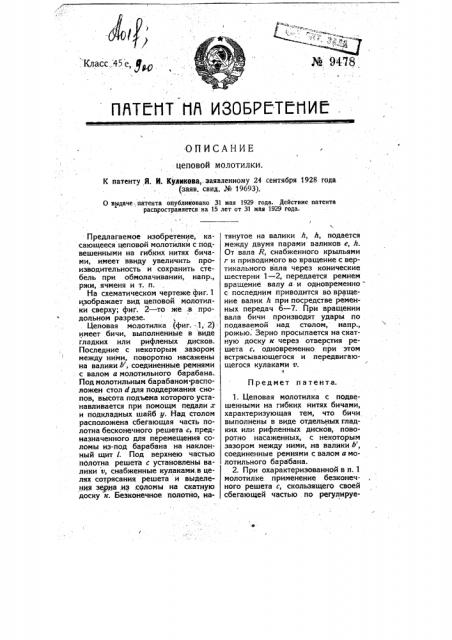

¹ 9478

ПЙТ1НТ НЙ ИЗОБРЙТ НИЙ

ОПИСАНИЕ цеповой молотилки

К патенту Я. И. Куликова,,заявленному 24 сентября 1928 года (заяв. свид. J4 19693).

0 выдаче .патента опубликовано 31 мая 1929 года. Действие патента распространяется-на 15 лет от 31 мая 1929 года, Предмет и а тента.

Предлагаемое изобретение, касающееся цеповой молотилки с подвешенными на гибких нитях бичами, имеет ввиду увеличить производительность и сохранить стебель при обмолачивании, напр., ржи, ячменя и т. и.

На схематическом чертеже фиг. 1 изображает вид цеповой молотилки сверху; фиг. 2 — то же .в продольном разрезе.

Цеповая молотилка (фиг..1, 2). имеет бичи, выполненные в виде гладких или рифленых дисков.

Последние с некоторым зазором между ними, поворотно насажены на валики b, соединенные ремнями с валом а молотильного барабана..

Под молотильным барабаном расположен стол dдля поддержания снопов, высота подъема которого устанавливается при помощм педали х и подкладных шайб у. Над столом расположена сбегающая часть полотна бесконечного решета-с, предназначенного для перемещения соломы из-под барабана на наклонный щит 1. Под верхнею частью полотна решета с установлены валики v, снабженные кулаками, в целях сотрясания . решета и выделения зеР14а,из с9ломы на скатную доску к. безконечное полотно, натянутое на валики h, h, подается между двумя парами валиков e, h.

От вала R, снабженного крыльями

r и приводимого во вращение с вертикального вала через конические шестерни 1 — 2, передается ремнем вращение валу а. и одновременнос последним приводится во вращение валик h при посредстве ременных передач б — 7. При вращении вала бичи производят удары по подаваемой над столом, напр., рожью. Зерно просыпается на скатную доску к через отверстия ре1 шета с, одновременно при этом встрясывающегося и передвигающегося кулаками и.

1. Цеповая молотилка с подвешенными на гибких нитях бичами, характеризующая тем, что бичи выполнены в виде отдельных гладких или рифленных дисков, поворотно насаженных, с некоторым зазором между ними, на валики b, соединенные ремнями с валом а молотильного барабана.

2. При охарактеризованной в и. 1 молотилке применение безконечного решета с, скользящего своей сбегающей частью по регулируемому по высоте столу d и предназначенного для перемещения соломы из-под барабана на наклонный щит 1.

3. При охарактеризованной в п. 1 и и. 2 молотилке применение поддерживающих верхнее полотно решета с валиков v, снабженных кулаками в целях сотрясания решета и выделения зерна из соломы на скатную доску к.

В, Б.

Тип, «Бечатнмй Тртх»,
