Установочный стол
Иллюстрации
Реферат

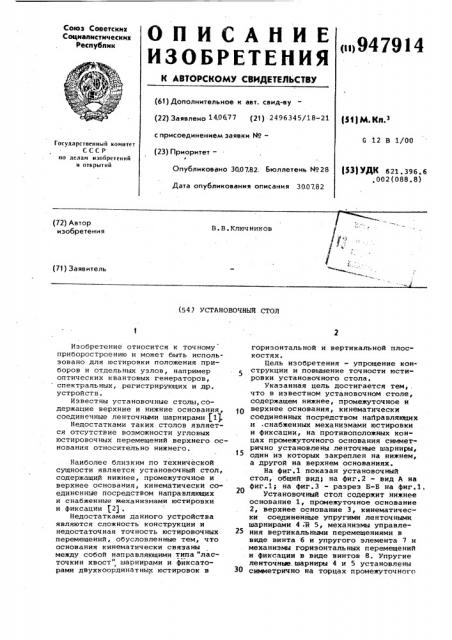

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик р>947914 (61) Дополнительное к авт. свид-ву (22) Заявлено 140677 (21) 2496345/18-21 с присоединением заявки ¹â€” (23) Приоритет—
Опубликовано 300782. Бюллетень ¹28
Дата опубликования описания 300782
1$1)М.Кл з
G 12 В 1/00
Государственный комитет
СССР по делам изобретений и открытий ($3) УДН б21 ° 396. б .002(088 ° 8) (72) Автор изобретения
В. В. Ключ HHKOB (71) Заявитель (54) УСТАНОВОЧНЬЯ СТОЛ
Изобретение относится к точному приборостроению и может быть использовано для юстировки положения приборов и отдельных узлов, например оптических квантовых генераторов, спектральных, регистрирующих и др. устройств.
Известны установочные столы,содержащие верхние и нижние основания, соединенные ленточными шарнирами (1j.
Недостатками таких столов является отсутствие возможности угловых юстировочных перемещений верхнего основания относительно нижнего.
Наиболее близким по технической сущности является установочный стол, содержащий нижнее, промежуточное и верхнее основания, кинематически соединенные посредством направляющих и снабженные механизмами юстировки и Фиксации (2) .
Недостатками данного устройства являются сложность конструкции и недостаточная точность юстировочных перемещений, обусловленные тем, что основания кинематически связаны между собой направляющими типа "ласточкин хвост" шарнирами и фиксаторами двухкоординатных юстировок в горизонтальной и вертикальной плоскостях.
Цель изобретения — упрощение конструкции и повышение точности юстировки установочного стола.
Указанная цель достигается тем,. что в известном установочном столе, содержащем нижнее, промежуточное и верхнее основания, кинематически соединенных посредством направляющих и снабженных механизмами юстировки и фиксации, на противоположных концах промежуточного основания симмет1 рично установлены ленточные шарниры, один из которых закреплен на нижнем, а другой на верхнем основаниях.
На фиг.1 показан установочный стол, общий вид; на фиг.2 — вид А на фиг.1; на фиг.3 — разрез Б-Б на фиг.1.
Установочный стол содержит нижнее основание 1, промежуточное основание
2, верхнее основание 3, кинематичес" ки соединенйые упругими ленточными шарнирами 4 .и 5, механизмы управле25 ния вертикальными перемещениями в виде винта 6 и упругого элемента 7 и механизмы горизонтальных перемещений и фиксации в виде винтов 8. Упругие ленточные шарниры 4 и 5 установлены
ЗО симметрично на торцах промежуточного
947914
Формула изобретения основания, причем один иэ них (4) закреплен на верхнем, а другой (5) на нижнем основаниях так, что они могут одновременно воспринимать три различных нагрузки - сжатие, изгиб и кручение.
Устройство работает следующим образом.
При вращении винтов б промежуточное основание 2 поворачивается относительно ленточного шарнира 5, а верхнее основание 3 относительно ленточного шарнира 4, при этом ленточные шарниры работают на сжатие и изгиб.
При повороте оснований 2 и 3 на одинаковый угол верхняя плоскость установочного стола (верхняя плоскость верхнего основания 3) остается горизоытальной, но изменяет свое положение по вертикали. При повороте оснований на разные углы изменяют наклон верхней поверхности стола.
При вращении винтов в промежуточное основание 2 поворачивается в горизонтальной плоскости относительно нижнего основания 1, а верхнее основание 3 относительно промежуточного основания 2, при этом ленточные шарниры работают- на скручивание и основания 1-3 могут располагаться в горизонтальной плоскости под раэнымй углами по отношению друг к другу. При юстировке горизонтальных перемещений каждый из винтов 8 может
-выполнять функции механизма перемещения и фиксатора, а при юстировке вертикальных перемещений специальных фиксаторов не требуется, так как винт 6 под действием упругого
l элемента 7 постоянно находится в механическом контакте со смежными основаниями.
Симметрично установленные на противоположных концах промежуточного основания ленточные шарниры, имеющие возможностЬ одновременйо воспринимать нагрузки сжатия, изгиба и кручения, один иэ которых закреплен на нижнем, а другой на верхнем
10 основаниях значительно упрощают конструкцию установочного стола и повышают точность юстировки.
Уста новоч ный стол, содержащий нижнее, промежуточное и верхнее основания, кинематически соединенные направляющими и снабженные механизмами юстировки и фиксации, о т л и— ч а ю щ.и и с я тем, что, с целью упрощения конструкции и повышения точности юстировки, на противоположных концах промежуточного основания сж ыетрично установлены ленточные шарниры, один из которых закреплен на нижнем, а другой на верхнем основаниях.
Источники информации, принятые во внимание при экспертизе
1. Справочник конструктора оптико-механических приборов. Под ред.
) N.ß.Kpyrepa. Л., "Машиностроение", 35 1968, с.509.
2. Белостоцкий Б.Р. и др. Основы лазерной техники. "Советское радио", М,, 1972, с.382-383 (прототип).
ВНИИПИ Заказ 5660/75
Тираж 606 Подписное
Филиал ППП "Патент", г.ужгород,ул.Проектная,4
