Реферат

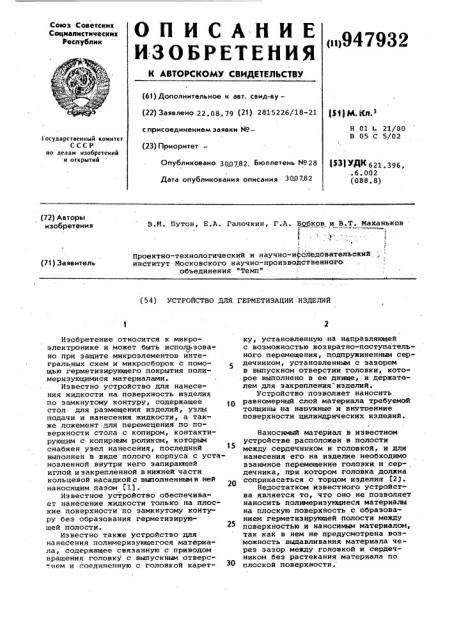

Союз Советскик

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<в947932 (61) Дополнительное к авт. сеид-ву— (22) Заявлено 22. 08. 7g (21) 2815226/18-21 (S< e. Кп. сприсоедииениеы заявки ¹Н 01 4 21/00

В 05 С 5/02

i 0ñóäàðñòâåíHíé комитет

СССР по лелам изобретений и открытий (23) Приоритет

Опубликовано gp0782 Бюллетень ¹28

l>>l УДК 621. ЗМ, .6.002 (088. 8) Дата опубликования описания З00782 (72) Авторы изобретения

В.М. Путов, Е.A. Галочкин, Г.A. Бобков и В.Т. Маханьков

Г

4, I

Проектно-технологический и научно-ифсЛедовательский институт Московского научно-производственного объединения "Темп" (73) Заявитель (54) УСТРОЙСТВО ДЛЯ ГЕРМЕТИЗАЦИИ ИЗДЕЛИЙ

Изобретение относится к микроэлектронике и может быть использова но при защите микроэлементов интегральных схем н микросборок с помощью герметизирующего покрытия полимернэующимися материалами.

Известно устройство для нанесения жидкости на поверхность иэделия

IIo замкнутому контуру, содержащее 10 стол для размещения изделий, узлы подачи и нанесения жидкости, а также ложемент.для перемещения по поверхности стола с копиром, контактирующим с копирным роликом, которым снабжен узел нанесения, последний выполнен в виде полого корпуса с установленной внутри него запирающей иглой и закрепленной в нижней части кольцевой насадкойс выполненньмв ней наносящим пазом (1).

Известное усгройство обеспечивает нанесение жидкости только на плоские поверхности по замкнутому контуру беэ образования герметизирующей полости.

Известно также устройство для нанесения полимеризующегося материала, содержащее связанную с приводом вращения головку с выпускным отверсием и соединенную с головкой каретку, установленную на направляющей с возможностью возвратно-поступательного перемещения, подпружиненным сердечником, установленным с зазором в выпускном отверстии головки, которое выполнено в ее днище, и держателем для закрепления иэделий.

Устройство позволяет наносить равномерный слой материала требуемой толщины на наружные и внутренние поверхности цилиндрических изделий.

Наносимый материал в известном устройстве расположен в полости между сердечником и головкой, и для нанесения его на иэделие необходимо взаимное перемещение головки и сердечника, при котором головка должна соприкасаться с торцом изделия (27.

Недостатком известного устройства является то, что оно не позволяет наносить полимеризующиеся материалы на плоскую поверхность с образованием герметизирующей полости между поверхностью и наносимым материалом, так как в нем не предусмотрена возможность выдавливания материала через зазор между головкой и сердечником без растекания материала по плоской поверхности.

947932

Цель изобретения — повышение качества изделий путем образования герметичной полости над изделием.

Эта цель достигается тем, что в устройстве для герметизации изделий, содержащем размещенные на основании головку для подачи герметизи рующего материала с цилиндрическим сердечником, установленным с зазором в выпускном отверстии головки, держатель изделий и приводной ме- 1О ханиэм, держатель изделий установлен с возможностью вращения и поступательного перемещения вдоль оси выпускного отверстия, а в сердечни ке выполнено осевое отверстие для подачи защитного газа.

Сердечник жестко закреплен в выпускном отверстии головки.

На торце сердечника выполнено углубление для размещения герметизируемого изделия, сопрягающееся с осевым отверстием сердечника.

В средней части сердечника выполнена проточка.

Держатель изделий снабжен жестко закрепленным по оси вращения и перемещения держателя иэделий ходовым винтом, кинематически связанным посредством зубчато-реечной передачи с приводным механизмом, а в основании выполнено реэьбовое отверстие, в котором установлен ходовой винт.

На фиг.1 изображено устройство, общий вид; на фиг.2 — разрез А-А 35 на фиг.1.

Устройство содержит головку 1 с дозирующим плунжером 2 для подачи полимериэующегося герметизирующего материала 3 и сердечник 4 с канала- 40 ми 5, жестко закрепленный верхней частью в головке 1 и с зазором б в нижней части. В сердечнике 4 выполнено центральное осевое отверстие 7, сопрягающееся с коническим углублением 8 и соединенное с отверстием 9 в в головке 1 для подачи защитного газа. Сердечник 4 в своей средней части имеет проточку 10 по наружной поверхности. Держатель 11 для закреп- 50 ления изделий содержит зажим 12. На держателе 11 закреплены зубчатое колесо 13, связанное с зубчатой рейкой

14 приводного механизма 15 возвратно-поступательного движения (например, пневмоцилиндр), и ходовой винт

16. Держатель 11 установлен в гайке корпуса 17 ходовым винтом 16.

Устройство работает следующим образом.

Установленное на основание 18 изделие 19, например смонтированный на плату микрорадиоэлемент, закрепляется на держателе 11 зажимом 12 по ц н. е тру кольцевого зазора б. Приводной

65 механизм 15 через рейку 14 вращает держатель 11, который ходовым винтом

16 поднимается к головке 1.

При этом герметизируемое микроизделие 19 помещается в углубление сердечника 4. При достижении определенного зазора между основанием 18 и головкой 1 движение держателя 11 прекращается. После этого дозирующим плунжером 2 начинает выдавливаться герметизирующий материал через зазор б и одновременно через отверстие

7 и 9 подается защитный газ, избыточное давление которого препятствует стягиванию получаемого из выдавливаемого материала полого цилиндра.

При этом полость, образованная головкой 1 и проточкой 10 сердечника 4, способствует равномерному выдавливанию через зазор б проходящего по каналам 5 материала 3. В момент соприкосновения указанного полого цилиндра с основанием 18 прекращается подача защитного газа и включается приводной механизм 15 в противоположном направлении. Держатель 11 с основанием 18, вращаясь и одновременно опускаясь, вытягивают и закручивают образованный полый цилиндр до образования на нем замыкающей шейки 20. При этом над изделием 19 образуется герметиэирующая полость 21, заполненная защитным газом. При дальнейшем движении держателя 11 замыкающая шейка 20 разрывается, а излишки герметизирующего материала втягиваются в зазор 6 обратным движением плунжера 2. После этого установленное на основание изделие с полученной над ним герметизирующей полостью передается на отверждение.

Использование изобретения позволяет ус ранить непосредственный контакт герметизирующего материала с герметизируемым изделием, что повышает надежность изделия и снижает требования химической чистоты герметизирующих материалов. Кроме того, при изготовлении бескорпусных гибридных микросборок, например, методом обволакивания использование изобретения позволяет исключить заливку микроэлементов эластичными герметиками, что дает экономию укаэанных материалов.

Формула изобретения

1. Устройство для герметизации изделий, преимущественно радиоэлектронных микроэлементов, содержащее размещенные на основании головку для подачи герметизирующего материала с цилиндрическим сердечником, установленным с зазором в выпускном отверстии головки, держатель изделий и приводной механизм, о т л ичающее с я тем, что, с целью

947932 (Due. /

Фиа.2 повышения качества изделий путем образования защитной герметичности. полости над изделием, держатель изделий установлен с возможностью вращения и поступательного перемещения вдоль оси выпускного отверс- 5 тия, а в сердечнике выполнено осевое отверстие для подачи защитного газа.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что сердечник 10 .жестко закреплен в выпускном отверстии головки.

3. Устройство по п.1, о т л и ч а ю щ е е с я тем, что на торце сердечника выполнено углубление для размещения герметизируемого иэделия, сопрягающееся с осевым отверстием сердечника.

4. Устройство по п.1, о т л и ч а ю щ e e с я тем, что В средней части наружной поверхности сердечника выполнена проточка.

5. Устройство по п.1, о т л и ч а ю щ е е с я тем, что держатель изделий снабжен жестко закрепленным по оси вращения и перемещения держателя изделий ходовым винтом, кинематически связанным посредством зубчато-реечной передачи с приводньм механизмом, а в основании выполнено реэьбовое отверстие, в котором установлен ходовой винт.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 615954, кл. В 05 С 1/02, 1978 °

2. Авторское свидетельство СССР

9 610570, кл. В 05 С 5/92, 1978 (прототип)

ВНИИПИ Заказ 566 3/76

Тираж 761 Подписное

Филиал ППП "Па гент", г. Ужгород,ул.Проектная,4
