Реферат

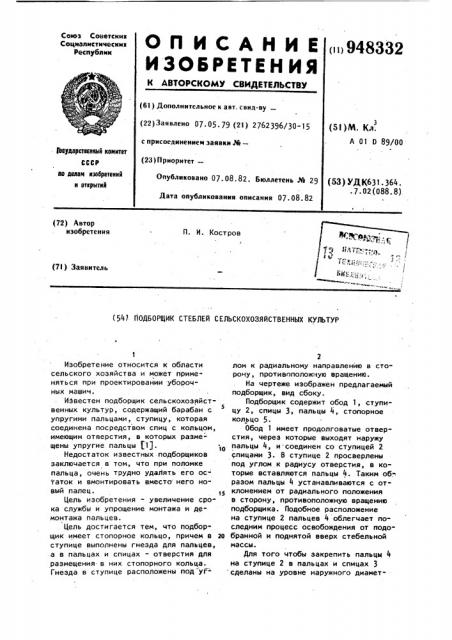

O 0 И С А Н И Е ()948332

ИЗЬБРЕЧЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Соцналистическик

Республик (6l) Дополнительное к авт. свив-ву (22) Заявлено 07 ° 05 ° 79 (21) 2762396/30-15 (5! )М. Кл.

А 01 0 89/00 с присоединением заявки М—

3Ъсударстеенный комитет

СССР на делам изобретений и открытий (23) Приоритет—

Опубликовано 07.08.82. Бюллетень М 29

Дата опубликования описания 07.08.82 (53) УДК631. 364. . 7. 02 (088. 8). (72) Автор изобретения

П. И. Кост ров (7l ) Заявитель (54) ПОДБОРЩИК СТЕБЛЕЙ СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР

Изобретение относится к области сельского хозяйства и может применяться при проектировании уборочных машич.

Известен подборщик сельскохозяйственных культур, содержащий барабан с упругими пальцами, ступицу, которая соединена посредством спиц с кольцом, имеющим отверстия, в которых размещены упругие пальцы (lj.

Недостаток известных подборщиков заключается в том, что при поломке пальца, очень трудно удаЛять его ос- таток и вмонтировать вместо него новый палец.

Цель изобретения - увеличение срока службы и упрощение монтажа и демонтажа пальцев.

Цель достигается тем, что подборщик имеет стопорное кольцо, причем в ступице выполнены гнезда для пальцев, а в пальцах и спицах — отверстия для размещения в них стопорного кольца

Гнезда в ступице расположены под уг=

2 лом к радиальному направлению в сторону, противоположную вращению.

На чертеже изображен предлагаемый подборщик, вид сбоку.

Подборщик содержит обод 1, ступи5 цу 2, спицы 3, пальцы 4, стопорное кольцо 5.

Обод 1 имеет продолговатые отверстия, через которые выходят наружу пальцы 4, и соединен со ступицей 2 спицами 3. B ступице 2 просверлены под углом к радиусу отверстия, в которые вставляются пальцы 4. Таким об;. разом пальцы 4 устанавливаются с отклонением от радиального положения в сторону, противоположную вращению подборщика. Подобное расположение на ступице 2 пальцев 4 облегчает последним процесс освобождения от подо?о бранной и поднятой вверх стебельной массы.

Для того чтобы закрепить пальцы 4 на ступице 2 в пальцах и спицах 3 сделаны на уровне наружного диамет3 9 ра ступицы 2 отверстия. Отверстия выполнены по дуге окружности, концентричной ступице. В отверстия вставлено разрезное стопорное кольцо 5.

При вращении подборщика он пальцами подбирает из валков и поднимает на платформу жатки стебельную массу.

Предлагаемое устройство имеет большой срок эксплуатации и более простой монтаж и демонтаж по сравнению с прототипом.

48332 4. торая соединена посредством спиц с кольцом, имеющим отверстия, в которых размещены упругие пальцы, .о т л ич а ю шийся тем, что, с целью увеличения срока эксплуатации; упрощения монтажа и демонтажа, он имеет стопорное кольцо, причем в ступице выполнены гнезда для пальцев, а в последних и в спицах - отверстия для

tO размещения в них стопорного кольца.

2. Подборщик по и. 1, о т л и ч аю шийся тем, что гнезда в ступйце расположены под углом к радиальному направлению в сторону, противоположную вращению.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 371878, кл. А 01 D 89/00, 1970.

Формула изобретения

1. Подборщик стеблей сельскохозяйственных культур, содержащий барабан с упругими пальцами, ступицу, ко1
