Реферат

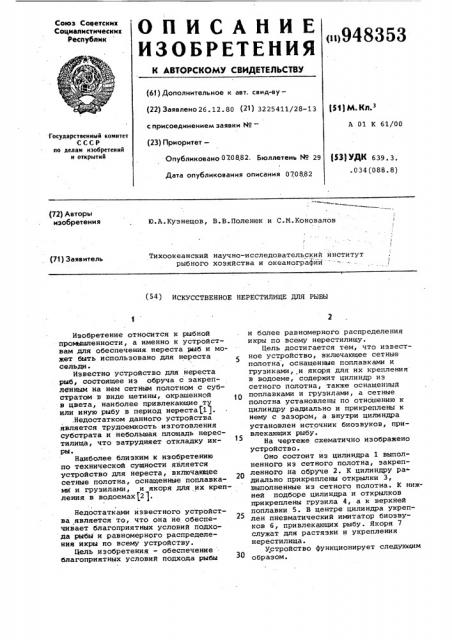

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено 26. 12. 80 (21) 3225411/28-13 (51) М. КЛ. с присоединением заявки ¹â€” (23) Приоритет—

А 01 К 61/00

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 639. 3. .034 (088.8) Опубликовано 0708.82. Бюллетень № 29

Дата опубликования описания 070882 (72) Авторы изобретения

Ю.A.Êóçíåöoâ, В.В.Поленюк и С.M.Êîíoâàëoâ

Тихоокеанский научно-исследовательский институт рыбного хозяйства и океанографии (71) Заявитель (54) ИСКУССТВЕННОЕ HEpECTHJIHIQE дЛя phlSbl

Изобретение относится к рыбной провыапенности, а именно к устройствам для обеспечения нереста рыб и может быть использовано для нереста сельди.

Известно устройство для нереста рыб, состоящее из обруча с закреплЕнным на нем сетным полотном с субстратом в виде щетины, окрашенной в цвета, наиболее привлекающие ту или иную рыбу в период нереста 1 1. .Недостатком данного устройства является трудоемкость изготовления субстрата и небольшая площадь нерестилища, что затрудняет откладку икры.

Наиболее близким к изобретению по технической сущности является устройство для нереста, включающее сетные полотна, оснащенные поплавками и грузилами, и якоря для их крепления в водоемах(21.

Недостатками известного устройства является то, что она не обеспечивает благоприятных условий подхода рыбы и равномерного распределения икры но всему устройству.

Цель изобретения — обеспечение благоприятных условий подхода рыбы и более равномерного распределения икры по всему нерестилищу.

Цель достигается тем, что известное устройство, включающее сетные полотна, оснащенные поплавками и грузиками, и якоря для их крепления в водоеме, содержит цилиндр иэ сетного полотна, также оснащенный поплавками и грузилами, а сетные полотна установлены по отношению к цилиндру радиально и прикреплены к нему с зазором, а внутри цилиндра установлен источник биозвуков, при15 влекающих рыбу °

На чертеже схематично изображено устройство.

Оно состоит из цилиндра 1 выполненного из сетного полотна, закрепленного на обруче 2. К цилиндру ра диально прикреплены открылки 3, выполненные из сетного полотна. К нижней подборе цилиндра и открылков прикреплены грузила 4, а к верхней поплавки 5. В центре цилиндра укреплен пневматический имитатор биозвуков 6, привлекающих рыбу. Якоря 7 служат для растязки и укрепления нерестилища.

Устройство функционирует следующим

30 образом.

948353

Нерестилище устанавливают в местах, где отсутствует естественный . субстрат, но существует благоприятная для нереста гидрология. Нерестили ще растягивают и укрепляют на якорях нежестко, так, чтобы при изменении 5 уровня воды (приливы, отливы) устройство было постоянно эаглублено.

Рекомендуемая высота сетного цилиндра 2-5 м, выбирают ее в зависимости от глубины места установки. Ра-10 диус цилиндра 2 м, так как наибольший эффект достигается при отстоянии излучателя от привлекаемого объекта на 1 м и более, что подтверждают эксперименты. Рекомендуемое число 15 открылков — 5-8, длина — б м, так как дальнейшее увелйчение числа открылков и их длины вызывает трудности при транспортировке нерестилища.

Нерестилище имеет пять открылкоа 0 и это хорошо согласуется с поведением производителей сельди в зоне действия пневмаизлучателей биозвуков, кроме того, на небольшом участке водной акватории достигается 25 создание оптимальной площади искусственного субстрата.

После нереста устройство снимают с якоря, и, зацепив за верхнюю подбору открылка, тарнспортируют на малой скорости на более глубокие участки, где условия для сохранения и развития икры лучше.

Для того, чтобы сельдь во время нереста проходила по лабиринтам, 35 образованным открылками, и при транспортировании нерестилища субстрат цилиндра и открылков не соприкасают ся, между ними оставлены зазоры шириной 1-1,5 м. применение предложенного устройст- 40 ва позволяет обеспечить более благоприятные условия подхода рыбы и более равномерное распределение икры по всему нерестилищу. Кроме того устройство позволяет на одном и том же участке нерестилища увеличить площадй субстрата и 2..3 раза по сравнению с известным.

Транспортировка нерестилища на эаглубленные участки повышает гарантию сохранения икры.

Применение предложенного устройства только в гавани Сибирь Камчатской области дало возможность сохранить стадо. сельди стоимостью в 173 млн.рыб.

Формула изобретения

1. Искусственное нерестилище для рыбы, преимущественно сельди, включающее сетные полотна, оснащенные поплавками и грузилами, и якоря для их крепления в водоеме, о т л ич а ю щ е е с я тем, что, с целью обеспечения благоприятных условий подхода рыбы и более равномерного распределения икры по всему нерестилищу,оно содержит цилиндр иэ сетно-го полотна, также оснащенный поплавками и грузилами, а сетные полотна установлены радиально по отношению к цилиндру и прикреплены к нему с зазором.

2. Нерестилище по п.1, о т л иж а ю щ е е с я тем, что внутри цилиндра установлен источник биозвуков, привлекающих рыбу.

Источники информации, принятые во внимание при экспертизе

1. Михеев П.В., Мейснер Е.В.

Разведение судака в прудах. М., "Пищевая промышленность", 1966, с.49-51.

2. Авторское свидетельство СССР

Р 556756, кл. А 01 К 61/00, 1975
