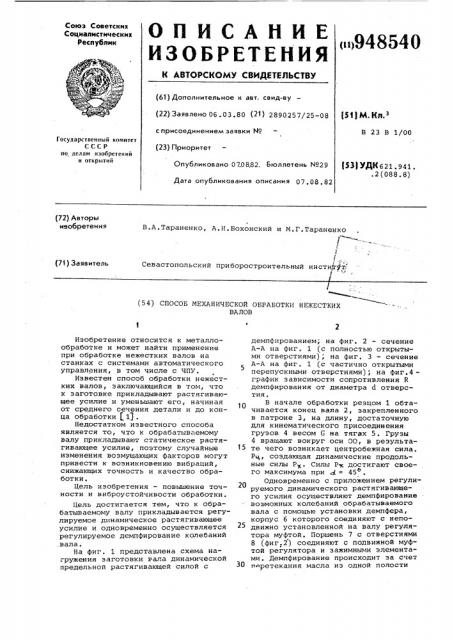

ОП ИСААКИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик

«»948540 (61) Дополнительное к авт, сеид-ву (22) Заявлено 06.03.80 (21) 2890257/25-08 с присоединением заявки ¹ (23) Приоритет

Опубликовано 070882. Бюллетень ¹29

Дата опубликования описания 07.08.82

Р1 М К з

В 23 В 1/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДК621.941. .2 (088. 8) (72) Авторы изобретения

В.A.Òàðàíåíêî, A.È.Áoõoíñêèé и М.Г.Тараненко

If

/ („

Севастопольский приборостроительный институт,; ! (71) Заявитель

»(54) СПОСОБ МЕХАНИЧЕСКОЙ ОБРАБОТКИ НЕЖЕСТКИХ

ВАЛОВ

Изобретение относится к металлообработке и может найти применение при обработке нежестких валов на станках с системами автоматического управления, в том числе с ЧПУ.

Известен способ обработки нежестких валов, заключающийся в том, что к заготовке прикладывают растягивающее усилие и уменьшают его, начиная от среднего сечения детали и до конца обработки (1) .

Недостатком известного способа является то, что к обрабатываемому валу прикладывают статическое растягивающее усилие, поэтому случайные изменения возмущающих факторов могут привести к возникновению вибраций, снижающих точность и качество обработки °

Цель изобретения — повышение точности и виброустойчивости обработки.

Цель достигается тем, что к обрабатываемому валу прикладывается регулируемое динамическое растягивающее усилие и одновременно осуществляется регулируемое демпфирование колебаний .вала.

На фиг. 1 представлена схема нагружения заготовки вала динамической предельной растягивающей силой с демпфированием; на фиг ° 2 — сечение

А-A (c полностью открытыми отверстиями), на фиг. 3 — сечение

A-А на фиг. 1 (c частично открытыми перепускными отверстиями); на фиг.4— график зависимости сопротивления R демпфирования от диаметра d отверстия.

В начале обработки резцом 1 обтачивается конец вала 2, закрепленного в патроне 3, на длину, достаточную для кинематического присоединения грузов 4 весом G на тягах 5. Грузы

4 вращают вокруг оси ОО, в результа1з те чего возникает центробежная сила.

Р, создающая динамические продольные силы Р>. Силы Рк достигают своего максимума при, (= 45

Одновременно с приложением регулируемого динамического растягивающего усилия осуществляют демпфирование возможных колебаний обрабатываемого вала с помощью установки демпфера, корпус 6 которого соединяют с неподвижно установленной на валу регулятора муфтой. Поршень 7 с отверстиями

8 (фиг.2) соединяют с подвижной муфтой регулятора и зажимными элементами. Демпфирование происходит за счет претекания масла из одной полости

948540

« l—

= УЮ

4f

Pur. <

ВНИИПИ Заказ 6071/10 Тираж 1153 . Подписное филиал НПП "Патент", r.Óæãoðîä, ул.Проектная,4 демпфера в другую. Сопротивление демпфирования устанавливают и регулируют эа счет изменения сечения приведенного о-.верстия поршня 7 (фиг.3) в зависимости от размеров детали и режимов резания с помощью заслонки

9. Это регулирование основано на зависимости сопротивления R демпфирования от размеров d отверстий 8 (фиг.4) .

Применение регулируемого сопротивления демпфирования повышает виброустойчивость системы СПИД и точность обработки.

Формула изобретения

Способ механической обработки нежестких валов с приложением регулируемого растягивающего усилия, о тл и ч а ю шийся тем, что, с це5 лью повышения точности и виброустойчивости, к обрабатываемому валу прикладывают динамическое растягивающев усилие и одновременно осуществляют регулируемое демпфирование колебаний о

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9686821, кл. В 23 В 1/00, 1977.
