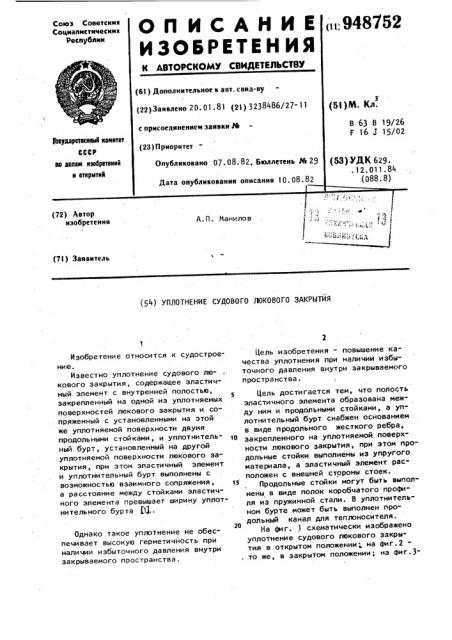

Изобретение относится к судостроению.
Известно уплотнение судового люкового закрытия, содержащее эластичный элемент с внутренней полостью, закрепленный на одной из уплотняемых поверхностей люкового закрытия и сопряженный с установленными на этой же уплотняемой поверхности двумя продольными стойками, и уплотнительный бурт, установленный на другой уплотняемой поверхности люкового закрытия, при этом эластичный элемент и уплотнительный бурт выполнены с воэможностью взаимного сопряжения, а расстояние между стойками эластич" ного элемента превышает ширину уплотнительного бурта f13,.
Однако такое уплотнение не обеспечивает высокую герметичность при наличии избыточного давления внутри закрываемого пространства.
Цель изобретения - повышение качества уплотнения при наличии избыточного давления внутри закрываемого пространства.
Цель достигается тем, что полость эластичного элемента образована между ним и продольными стойками, а уп" лотнительный бурт снабжен основанием в виде продольного жесткого ребра, закрепленного на уплотняемой поверхности люкового закрытия, при этом продольные стойки выполнены иэ упругого материала, а эластичный элемент расположен с внешней стороны стоек.
Продольные стойки могут быть выполнены в виде полок коробчатого профи- ля иэ пружинной стали. В уплотнительном бурте может быть выполнен npozo дольный канал для теплоносителя.
На фиг. 1 схематически изображено уплотнение судового люкового закрытия в открытом положении „ на фиг.2. то же, в закрытом положении; на фиг.33 94875 то же, с выполнением несущего узла уплотнительного элемента в виде коробчатого профиля (сплошными линиями устройство показано в открытом положении, а штрих-пунктирными - в закрытом положении люкового закрытия).
Уплотнение судового люкового закрытия содержит эластичный элемент 1, имеющий полость 2 и закрепленный на одной уплотняемой поверхности 3, и о уплотнительный бурт 4, установленный на другой уплотняемой поверхности 5.
Полость 2 элемента 1 образована двумя продольными стойками 6, перпендикулярными плоскости поверхности 3 !s и расположенными на расстоянии друг от друга, превышающем ширину бурта 4.
Выполненные из упругого материала стойки 6 обтянуты элементом 1, закрепленным с внешних сторон стоек 6. zo
Бурт 4 жестко закреплен на:поверхности 5 посредством ребра 7. При этом соотношение размеров ширины полости
2, высоты стоек 6 и высоты расположения бурта 4 на ребре 7 выбрано с рас- ? четом обеспечения в закрытом положении люкового закрытия полного облегчения эластичным элементом 1 профиля бурта 4. Стойки 6 могут представлять противоположные полки коробчатого зо профиля 8, выполненного из пружинной стали и закрепленного на поверхности
3. Бурт 4 имеет канал 9 для.теплоносителя.
Уплотнение люкового закрытия рабо- . тает следующим образом.
При закрывании судового люкового закрытия поверхности 3 и 5 сближаются и бурт 4 вдавливается в элемент 1 между стойками 6, которые прогибаются под действием сил упругости элемента в сторону бурта 4, при этом эластичный элемент 1 облегает профиль бурта 4, поджимаясь стойками 6.
При открывании судового люкового за- крытия поверхности 3 и 5 расходятся, бурт 4 выходит из полости 2 между стоек 6, под действием сил упругости которых элемент 1 занимает свое первоначальное положение.
Уплотнение судового люкового закрытия по предлагаемому изобретению позволит улучшить качество уплотнения и использовать его при наличии избыточного давления внутри закрываемого у пространства за счет того, что эластичный элемент (уплотнительная прокладка) имеет полость, образованную двумя стойками, перпендикулярными плоскости уплотняемой поверхности и выполненными из упругого материала, которые обтянуты эластичным элементом, закрепленным с внешних сторон стоек. формула изобретения
1. Уплотнение судового люкового закрытия, содержащее эластичный элемент с внутренней полостью, закрепленный на одной из уплотняемых поверхностей люкового закрытия и сопряженный с установленными на этой же уплотняемой поверхности двумя продольными стойками, и уплотнительный бурт, установленный на другой уплотняемой поверхности люкового закрытия, при этом эластичный элемент и уплотнительный бурт выполнены с возможностью взаимного сопряжения, а расстояние между стойками эластичного
Элемента превышает ширину уплотнительного бурта, о т л и ч а ю щ е ес я тем, что, с целью повышения качества уплотнения при наличии избыточного давления внутри закрываемого пространства, полость эластичного элемента образована между ним и продольными стойками, а уплотнительный бурт снабжен основанием в виде продольного жесткого ребра, закрепленного .на уплотняемой поверхности люкового закрытия, при этом продольные стойки выполнены из упругого материала,.а эластичный элемент расположен с внешней стороны стоек.
2. Уплотнение по и. 1, о т л ич а ю щ е е с я тем, что, продольные стойки выполнены в виде полок коробчатого профиля из пружинной стали.
3. Уплотнение по и, 1, о т л ич а ю щ е е с я тем, что в уплотнительном бурте выполнен продольный канал для теплоносителя. !
Источники информации, принятые во внимание при экспертизе
1. Па тент ФР Г М 1 5063 07, кл. 65 а, 19/26, опублик. 1974 (прототип).
