Струйный питатель для пневматического транспортирования сыпучих материалов

Струйный питатель для пневматического транспортирования сыпучих материалов

Иллюстрации

Показать все

Реферат

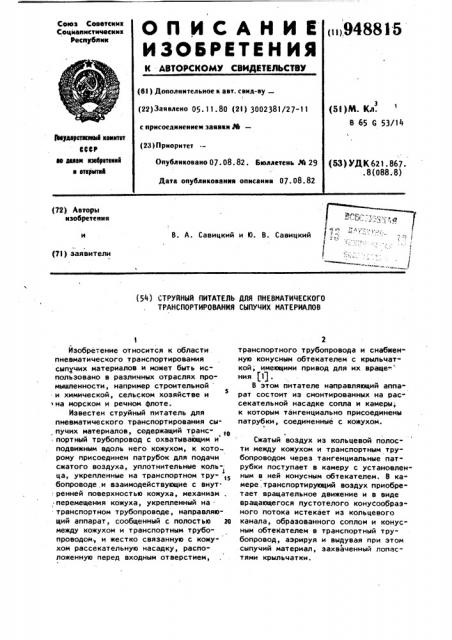

ОП ИСАНИЕ

ИЗЬВРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советекии

Социалистически и

Рвелублик ()948835 (51)® 3 1

В 65 G 53/14 (6I ) Дополнительное к ввт. сеид-ву

1 (22) Заявлено 05. 11. 80 (21) 3002381/27-11 с нрисоединеннем заявки М— (23) Приоритет твеудвеетиеииыи KoNNT9f

ВВЮР ае делен изе6ретеиий и етиуытий (53) УДК 621. 867. .8(088;8) Онублнковано 07. 08. 82. Бюллетень М 29

Дата онублнковання описания 07.08.82 (72) Авторы изобретения с

1 -"

1

1 -. j

В. А. Савицкий и 6. В. Савицкий (71) заявители (54) СТРУЙНЫЙ ПИТАТЕЛЬ ДЛЯ ПНЕВМАТИЧЕСКОГО

ТРАНСПОРТИРОВАНИЯ СЫПУЧИХ МАТЕРИАЛОВ

Йзобретение относится к области пневматического транспортирования сыпучих материалов и может быть использовано в различных отраслях промышленности, например строительной и химической, сельском хозяйстве и на морском и речном флоте.

Известен струйный питатель для пневматического транспортирования сыпучих материалов, содержащий транспортный трубопровод с охватывающим и подвижным вдоль него кожухом, к которому присоединен патрубок для подачи сжатого воздуха, уплотнительные кольца, укрепленные на транспортном тру- 15 бопроводе .и взаимодействующие с внут. ренней поверхностью кожуха, механизм . перемещения кожуха, укрепленный натранспортном трубопроводе, направляющий аппарат, сообщенный с полостью m между кожухом и транспортным трубопроводом, и жестко связанную с кожухом рассекательную насадку, расположенную перед входным отверстием, 2 транспортного трубопровода и снабженную конусным обтекателем с крыльчаткой; имеющими привод для их враще-. ния (11.

S этом питателе направляющий аппарат состоит из смонтированных на рассекательной насадке сопла и камеры; к которым тангенциально присоединены патрубки, соединенные с кожухом.

Сжатый воздух из кольцевой полости между кожухом и транспортным трубопроводом через тангенциальные патрубки поступает в камеру с установленным в ней конусным обтекателем. В камере, транспортирующий воздух приобретает вращательное движение и в виде вращающегося пустотелого конусообразного потока истекает иэ кольцевого канала, образованного соплом и конусным обтекателем в транспортный трубопровод, аэрируя и выдувая при этом сыпучий материал, захваченный лопастями крыльчатки.

° 948815

1О

Перед входным отверстием трубопровода расположена рассекательная насад ка 7, жестко связанная с кожухом 2 при помоши ребристых стоек 8. На насадке 7 неподвижно укреплен привод

Однако производительность и концентрация аэросмеси, выдуваемой этим струйным питателем, находятся в зависимости от количества сыпучего материала, поступающего самотеком к S входному отверстию транспортного трубопровода.

Целью изобретения является повышение производительности и надежности работы струйного питателя.

Эта цель достигается тем, что струйный питатель снабжен жестко связанным с нижней частью конусного обтекателя шнековым заборным органом, расположенным в транспортном трубопроводе, в стенках входного конца которого выполнены окна, сробщенные с полостью между транспортным трубопроводом и кожухом, и направляющий anna" рат расположен в полости напротив 20 окон транспортного трубопровода.

Направляющий воздух"аппарат выполнен в виде кольца с внутренней сферической поверхностью и снабжен уплотнительными кольцами, взаимодействующиМ ми с наружной поверхностью транспортного трубопровода.

На фиг. 1 изображен струйный питатель в разрезе; на фиг. 2 - разрез

А-А на фиг. 1; на фиг. 3 - вариант зе выполнения привода щнекового заборного органа и конусного обтекателя с крыльчаткой.

Питатель содержит транспортный трубопровод 1 и кожух 2, охватывающий трубопровод 1 и подвижный вдоль него.

К кожуху 2 присоединен патрубок 3 для подачи сжатого воздуха. На трубопроводе 1 смонтированы уплотнительные кольца 4, взаимодействующие с внутренней поверхностью кожуха 2.

Трубопровод 1 на входном конце имеет продувочные окна а, напротив которых в кольцевой полости между трубопроводом 1 и кожухом 2 расположен направляющий воздух аппарат

Аппарат 5 может быть выполнен в виде кольца с внутренней сферической поверхностью (см. фиг. 3). Аппарат 5 смонтирован на кожухе 2 и снабжен уплотнительными кольцами 6, взаимодействующими с наружной поверхностью трубопровода.

9, на вращающемся статоре которого смонтирован шнековый заборный орган

10, расположенный в трубопроводе.

Привод 9 может быть расположен внутри полого вала 11 заборного органа

10 и соединен с ним полумуфтой 12. К верхней части заборного органа прикреплен конусный обтекатель 13 с крыльчаткой 14. Питатель снабжен механизмом перемещения кожуха 2 и открытия заборного органа tO, состоящим иэ опорной втулки 15, опорной гайки 16 с рукояткой l7, накидной гайкой 18, направляющих планок 19 и штифтов 20. Планки 19 смонтированы на трубопроводе 1 параллельно его продольной оси и образуют продольные пазы .для штифтов 20, укрепленных на кожу- хе 2. На кожухе 2 смонтированы кронштейны 21 для подъема питателя.

Питатель работает следующим образом.

Питатель может быть погружен в сыпучий материал, например, с помощью вибратора, при разгрузке материалов из трюмов морских или речных судов, например, зерном, может быть установлен и закреплен в трюме. Перед погружением (или установкой в трюме) питателя в сыпучий материал кожухом

2 запирают входное отверстие и заборный орган 10.

После погружения питателя в сыпучий материал через патрубок 3 в кольцевую полость, образованную трубопроводом 1 и кожухом 2, подают сжатый воздух и запускают привод 9 с заборным органом 10.

При вращении опорной гайки 16 кожух 2 перемещается вверх, и входное отверстие трубопровода 1 при этом открывается. При вращении привода 9 заборный орган 10 захватывает сыпучий материал и перемещает его в трубопровод 1. При этом конусный обтекатель 13 с крыльчаткой 14 разбрасывают сыпучий материал.

Сжатый воздух из кольцевой полости, образованной трубопроводом 1 и кожухом 2, в нижней части питателя через продувочные окна а аэрирует разрыхленный материал и выдувает его в трубопровод 1. Из трубопровода 1 сыпучий материал с потоком воздуха поступает, например, в циклон, в котором сыпучий материал отделяется от транспортирующего потока.

Заборный орган 10 при работе питателя частично входит в трубопровод 1

5 9488 и образует с ним пневмозатвор, причем несколько витков заборного органа

10 выступают иэ трубопровода и обеспечивают непрерывный захват сыпучего материала. S

Наличие затвора в виде сыпучего материала между витками заборного органа в трубопроводе позволяет герме-. тизировать трубоаровод, а следовательно, повысить давление промежуточного 16 потока воздуха, что обеспечивает высокую концентрацию материала в потоке воздуха и повышение производительности.

Наличие пневмозатвора предотвра- М щает выброс сжатого воздуха через входное отверстие- трубопровода, что повышает надежность работы питателя. формула изобрет ения

1. Струйный питатель для пневматического транспортирования сыпучих материалов, содержащий транспортный 2Э трубопровод с охватывающим и подвижным вдоль него кожухом, к которому присоединен патрубок для подачи сжатого воздуха, уплотнительные кольца, укрепленные на транспортном трубопро зф воде и взаимодействующие с внутренней поверхностью. кожуха, механизм перемещения кожуха, укрепленный на транс",портном трубопроводе, найравляющий

15 6 воздух аппарат, сообщенный с полостью между кожухом и транспортным трубопроводом, и жестко связанную с кожухом рассекательную насадку, расположенную перед входным отверстием транспортного трубопровода и снабженную конусным обтекателем с крыльчаткой, имеющими привод для их вращения,. отличающийся тем, что, с целью повышения его производительно-. сти и надежности работы, струйный питатель снабжен жестко связанным с нижней частью конусного обтекателя шнековым заборным органом, расположенным в транспортном трубопроводе, в стенках входного конца которого выполнены окна, сообщенные с полостью между транспортным трубопроводом и кожухом, а направляющий воздух аппарат, расположен в. укаэанной полости напротив окон транспортного трубопровода.

2. читатель по п. 1, о т л и ч аю шийся тем, что направляющий воздух аппарат выполнен в виде кольца с внутренней сферической поверхностью и снабжен уплотнительными коль цами, взаимодействующими с наружной поверхностью транспортного трубопровода.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство CCCP

t 806573, кл. 8 65 6 53/14, 19 02 79 (прототип).

948815 Ри У

» « « » « »»»

Заказ 6114/24

Тираж 977 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 3-35, Раушская наб., д. 4/5

\»»

»»»

Филиал ППП "Патент".. г. Ужгород, ул. Проектная, 4

Составитель А. Чижиков

Редактор Л. Утехина Техред И.Рейвес Корректор О. Билак
