Грузоподъемное уравновешивающее устройство
Иллюстрации
Реферат

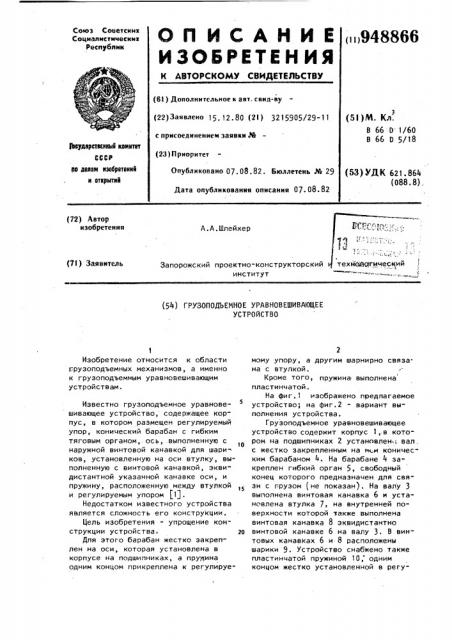

О Il И С А Н И Е ()948866
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советсиик
Социалистичесник
Республик (6l ) Лополннтельное к авт. санд-ву (22)Заявлено 15.12.80 (2l) 3215905/29-11 с присоединением заявки № (23) Приоритет (5 I ) M. Кл.
В 66 D 1/60
В 66 0 5/18
3Ъаударстеенный камнтет
СССР ао делам нзабретеннй н открытей
Опубликовано 07. 08. 82. Бюллетень № 29
Дата опубликования описания 07. 08. 82 (5З)УДК 621.864 (088 ° 8) . (72) Автор изобретения
A.A.Øëåéõåð
Запорожский проектно-конструкторский институт (7f) Заявитель сиии (54) ГРУЗОПОДЬЕИНОЕ УРАВНОВЕШИВАЮЩЕЕ
УСТРОЙСТВО
Изобретение относится к области грузоподъемных механизмов, а именно к грузоподъемным уравновешивающим устройствам.
Известно грузоподъемное уравновешивающее устройство, содержащее корпус, в котором размещен регулируемый упор, конический барабан с гибким тяговым органом, ось, выполненную с наружной винтовой канавкой для шари» ков, установленную на оси втулку, выполненную с винтовой канавкой, эквидистантной указанной канавке оси, и пружину, расположенную между втулкой и регулируемым упором flj.
Недостатком известного устройства является сложность его конструкции.
Цель изобретения - упрощение конструкции устройства. го
Для этого барабан жестко закреплен на оси, которая установлена в корпусе на подшипниках, а пружина одним концом прикреплена к регулируемому упору, а другим шарнирно связана с втулкой.
Кроме того, пружина выполнена пластинчатой.
На фиг.l изображено предлагаемое устройство; на фиг.2 - вариант выполнения устройства.
Грузоподъемное уравновешивающее устройство содержит корпус l,.в котором на подшипниках 2 установлен;, вал, с жестко закрепленным на нсм коническим барабаном 4. На барабане 4 за" креплен гибкий орган 5, свободный конец которого предназначен для связи с грузом (не показан). На валу 3 выполнена винтовая канавка 6 и установлена втулка 7, на внутренней поверхности которой также выполнена винтовая канавка 8 эквидистантно винтовой канавке 6 на валу 3. В винтовых канавках 6 и 8 расположены шарики 9. Устройство снабжено также пластинчатой пружиной 10; одним концом жестко установленной в регу5
4S
Э 948 лирующем упоре 11, а другим опирающимся на втулку 7. Регулируемый упор 11 смонтирован на двух скалках 12 и перемещается относительно корпуса посредством двух болтов 13.
Пружина 10 на втулке 7 может быть закреплена при помощи шарнира 14, при этом в утолщенной части пружины
10 выполнен паз 15.
Устройство может быть также снабжено дополнительными, расположенными симметрично первым пластинчатой пружиной 16, втулкой 17 с .винтовой канавкой 18 и регулирующим упором 19, имеющим также возможность перемещения относительно корпуса на двух скалках 20. Пружина 16 одним концом также крепится жестко в упоре 19, другим опирается на втулку 17, а вал 3 имеет дополнительную винтовую канавку 21 ответно канавке 18 на втулке 17. Угол наклона канавки 21 зеркален углу наклона канавки 6. В канавках 18 и 21 расположены шарики
22. В упоры l1 и 19 ввинчен .болт
23, в котором для упора Е 1 выполнена левая нарезка, для упора 19-правая. С целью значительного увеличения грузоподъемности устройства возможно использование набора пластинчатых пластин (peccop) в качестве пружин 10 и 16.
Грузоподъемное ура вновешивающее уст ройство работает следующим образом..
Настройка устройства на заданную грузоподъемность производится переме щением упора 11 болтами 13 до прекращения самопроизвольного опускания или подъема груза, который при этом находится в верхнем положении, втулка 7 — в крайнем левом. При опуска" нии груза барабан 4 вращается вместе, с валом 3. Вращение вала 3 через шарики 9 передается на втулку 7, которая перемещается вправо, загибая пружину 10. От проворота втулка 7 удерживается непосредственно пружиной 10. При вращении барабана 4 уси- лие пружины 10 возрастает в соответствии с увеличением вращающегося момента из-за увеличения диаметра витка гибкого органа 5 на барабане
4. Таким образом обеспечивается необходимый момент для удержания груза при любом диаметре витка гибкого органа 5 на барабане 4.
Настройка устройства по второму варианту выполнения производится болтом 23, груз также находится
866 1 в крайнем верхнем положении втулки 7 и 17 смещены к барабану 4. При опускании груза барабан 4 с валом
3 вращаются, втулки 7 и 17 перемещаются от барабана 4, сгибая пружины 10 и 16. Теперь при вращении барабана 4 происходит возрастание усилий сразу обеих пружин, что вдвое увеличивает грузоподъемность устройства по основному варианту выполнения.
Основным преимуществом устройства по второму варианту выполнения является то, что значительные усилия деформируемых пружин 10 и 16 замыкаются на валу 3, имея противоположные направления, тогда как в устройстве по основному варианту выполнения вал 3 передает на подшипники
2 и корпус 1 соответственно значительные нагрузки.
Таким образом, изобретение обеспечивает упрощение конструкции, так как в качестве пружинящего элемента используются простые в изготовлении пластинчатые пружины (это относится к устройствам повышенной грузоподь- емности. с Р = 300 кг); значительйо увеличивает грузоподъемность устройства, не усложняя
его конструкции, так как возможно применение рессор. формула изобретения
1. Грузоподъемное уравновешивающее устройство, содержащее корпус,в котором размещен регулируемый упор, конический барабан с гибким тяговым органом, ось, выполненную с наружной винтовой канавкой для шариков, установлен ную на оси втулку, выполненную с винтовой канавкой, эквидистантной указанной канавке оси, и пружину, расположенную между втулкой и регулируемым упором, о т л и ч а ю щ ее с я тем, что, с целью упрощения конструкции устройства, барабан жестко закреплен на оси, которая установлена в корпусе на подшипниках, а пружина одним концом прикреплена к регулируемому упору, а другим шарнирно связана с втулкой.
2, Устройство по и.1, о т л и ч аю щ е е с я тем, что пружина выполнена пластинчатой.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
11 2995228/29-11, кл В 66 D 1/54, 20, 10. 80.
