Союз Советскйх

Социалистических

Республик

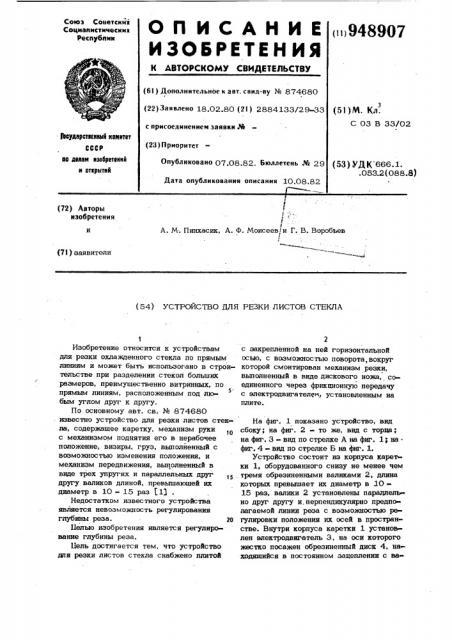

О П И С А Н И Е ()948907

ИЗЬБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. ñâèä-ву ¹ 874680 (5l)M. Кл;

С 03 В 33/02 (22) Заявлено 18.02.80 (2l ) 2884133/29-33 с прнсоелнненнем заявкн М

РвудерстеаиаН aottleer

СССР ао девем взееретвннй н открытей (23) Приоритет

0публ«о»но 07,08.82. Бюллетень № 29 (5З) ДК 666.1, .053.2 (088.8) Дата опубликования описания 10.08.82

А. М. Пинхасик, А. Ф. Моисеев, и Г. В. Воробьев г (72) Авторы изобретения (7 l ) заявители (S4) УСТРОЙСТВО ДЛЯ РЕЗКИ ЛИСТОВ СТЕКЛА

Изобретение относится к устройствам для резки охлажденного стекла по прямым линиям и может быть использогано в строительстве при разделении стекол больших размеров, преимущественно витринных, по прямым линиям, расположенным под любым углом друг к другу.

По основному авт. св. № 874680 известно устройство для резки листов стекла, содержащее каретку, механизм руки с механизмом поднятия его в нерабочее положение, визиры, груз, выполйенный с воэможностью изменения положения, и механизм передвижения, выполненный в виде трех упругих и параллельных друг другу валиков длиной, превышающей их диаметр в 10 - 15 раз 11

Недостатком известного устройства является невозможность регулирования глубины реза. 20

Белью изобретения является регулирование глубины реза.

Бель достигается тем, что устройство для резки листов стекла снабжено плитой

2 с закрепленной на ней горизонтальной осью, с возможностъю поворота, вокруг которой смонтирован механизм резки, выполненный в виде дискового ножа, соединенного через фрикпионную передачу с электродвигателем, установленным на плите.

На фиг. 1 показано устройство, вид сбоку; на фиг. 2 - то же, вид с торца; на фиг. 3 «вид по стрелке А на фиг. 1; на ° фиг. 4 - вид по стрелке Б на фиг. 1.

Устройство состоит из корпуса карет ки 1, оборудованного снизу не менее чем тремя обрезиненными валиками 2, длина которых превышает их диаметр в 1015 раэ, валики 2 установлены параллельно друг другу и.перпендикулярно предполагаемой линии реза с воэможностъю регулировки положения их осей в пространстве. Внутри корпуса каретки 1 установлен электродвигатель 3, на оси которого жестко посажен обрезиненный диск 4, находящийся в постоянном зацеплении с ва3 9489 лом 5, на конце которого установлен дисковый нож 6.

Корпус электродвигателя 3 и вал 5 на подшипниках закреплены жестко на плите

7, имеющей возможность поворота вокруг, горизонтальной оси 8 и оканчивающейся рычагом 9, движение которого ограничено ограничителем 10 и фиксатором 11. На каретке сверху установлен на горизонтальной поперечной оси груз 12, внизу визиры о

13, дисковый нож 6 закрыт кожухом 14.

Для изменения направления вращения двигателя 3 установлен переключатель 15, который служит для пуска и остановки двигателя. К петлям 16 прикреплены гибкие 1s связи 17.

Работа устройства осуществляется следующим образом.

На стекло, предназначенное к разделке и уложенное на горизонтальный стол, уста-щ навливают устройство на два передних валика 2; при этом груз 12 переведен в переднее положение. Задний валик опоры не имеет. Дисковый нож 6 вблизи предполагаемой точки начала реза. С помощью ви-2 зир 13 ориентируют устройство, включают электродвигатель 3, сняв рычаг 9 с фикса07 4 тора 11, за рычаг 9 плавно опускают дисковый нож 6 на стекло, глубина реза зависит от регулировки ограничителя 10.

Перед окончанием реза груз 12 переводят в заднее положение. Каретку передвигают за гибкую связь 17. После окончания реза нож 6 поднимают и останавливают двигатель, обесточивая его с помощью переключателя 15.

Формула изобретения

Устройство для резки листов стекла по авт. св. № 874680, о тл и ч а ю ш е ес я тем, что, с .целью регулирования глубины реза, оно снабжено плитой с закрепленной на ней горизонтальной осью, с возможностью поворота вокруг которой смонтирован механизм резки, выполненный в виде дискового ножа, соединенного через фрииционную передачу с электродвигателем установленным на плите.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

¹ 874680, кл. С 03 В 33/02, 1981.
