Реферат

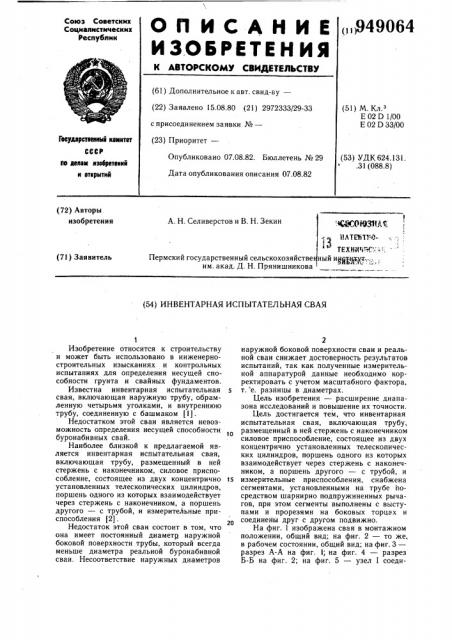

ОП ИСАНИЕ

ИЗОВРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

„,Я49064 (61) Дополнительное к авт. свид-ву— (22) Заявлено 15.08.80 (21) 2972333/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

Е 02 D 1/00

Е 02 D 33/00

Гееудлрстеелиме кемитет

СССР

Опубликовано 07.08.82. Бюллетень № 29

Дата опубликования описания 07.08.82 (53) УДК 624.131..31 (088.8) I3o делам лэееретений и еткрмтий (72) Авторы изобретения

I ЮКОИ)ЗНА%

А. Н. Селиверстов и В. Н. Зекин

11 ЛТЕЪ1"ййй;ТЕХ11й1й1гг. ." .

Пермский государственный седьскоховяйствег ный нйййягтхгт.,: им. акад. Д. Н. Прянишникова (71) Заявитель (54) ИНВЕНТАРНАЯ ИСПЫТАТЕЛЬНАЯ СВАЯ

Изобретение относится к строительству и может быть использовано в инженерностроительных изысканиях и контрольных испытаниях для определения несущей способности грунта и свайных фундаментов.

Известна инвентарная испытательная свая, включающая наружную трубу, обрамленную четырьмя уголками, и внутреннюю трубу, соединенную с башмаком (1).

Недостатком этой сваи является невозможность определения несущей способности буронабивных свай.

Наиболее близкой к предлагаемой является инвентарная испытательная свая, включающая трубу, размещенный в ней стержень с наконечником, силовое приспособление, состоящее из двух концентрично установленных телескопических цилиндров, поршень одного из которых взаимодействует через стержень с наконечником, а поршень другого — с трубой, и измерительные приспособления (2).

Недостаток этой сваи состоит в том, что она имеет постоянный диаметр наружной боковой поверхности трубы, который всегда меньше диаметра реальной буронабивной сваи. Несоответствие наружных диаметров

2 наружной боковой поверхности сваи и реальной сваи снижает достоверность результатов испытаний, так как полученные измерительной аппаратурой данные необходимо корректировать с учетом масштабного фактора, т. ое. разницы в диаметрах.

Цель изобретения — расширение диапазона исследований и повышение их точности.

Цель достигается тем, что инвентарная испытательная свая, включающая трубу, размещенный в ней стержень с наконечником силовое приспособление, состоящее из двух концентрично установленных телескопических цилиндров, поршень одного из которых взаимодействует через стержень с наконечником, а поршень другого — с трубой, и измерительные приспособления, снабжена сегментами, установленными на трубе посредством шарнирно подпружиненных рычагов, при этом сегменты выполнены с выступами и прорезями на боковых торцах и соединены друг с другом подвижно.

На фиг. 1 изображена свая в монтажном положении, общий вид; на фиг. 2 — то же, в рабочем состоянии, общий вид; на фиг. 3— разрез А-А на фиг. 1; на фиг. 4 — разрез

Б-Б на фиг. 2; на фиг. 5 — узел 1 соеди949064

3 нения сегментов между собой на фиг. 3; на фиг. 6 — прорезь в сегменте.

Инвентарная испытательная свая содержит центральный цилиндр 1 и периферийный цилиндр 2, которые образованы жестко соединенными концентрично расположенными трубами 3 и 4 и торцом 5. Внутри цилиндра 1 расположен центральный поршень 6, а внутри цилиндра 2 — периферийный поршень 7. Центральный поршень 6 соединен с внутренним стержнем 8, оканчивающимся наконечником-штампом 9. Периферийный поршень 7 соединен с трубой 10 и с сегментами 11 посредством шарнирно подпружиненных рычагов 12. Для ограничения вращения последних установлены выступы 13.

Каждый сегмент 11 имеет выступы 14 и 15, установленные с возможностью движения в соответствующих прорезях 16 другого сегмента. Для испытания сваи используют нагрузочное устройство 17. Для избежания утечки жидкости под давлением из цилиндров установлены сальники 18.

Давление жидкости в цилиндре 1 регистрируется измерительным прибором 19, а в цилиндре 2 — измерительным прибором 20.

Испытательная инвентарная свая работает следующим образом, Известными методами в грунте образуют скважину, в которую устанавливают испытательную сваю в монтажном состоянии (диаметр ее наружной поверхности на 2—

3 см меньше диаметра скважины).

Торец 5 сваи опирают на нагрузочное приспособление 17.

В цилиндрах 1 и 2 создают давление, которое распределяется раздельно на центральный поршень 6 и периферийный 7.

Давление, соответствующее истинному сопротивлению грунта под острием сваи, посредством центрального поршня 6 передается через внутренний стержень 8 на щ амп 9 и регистрируется измерительным прибором 19.

Давление с периферийного поршня 7 передается на трубу 10, затем через шар4 нирные подпружиненные рычаги 12 на наружную боковую поверхность сваи, плотно прижимая ее к стенкам скважины.

3а счет поворота подпружиненных рычагов 12 и взаимного перемещения сегментов

11 происходит упор выступов 13 в трубу 10, и свая принимает зафиксированный диаметр скважины.

Давление, развиваемое поршнем 7, соответствует сопротивлению грунта по боковой поверхности сваи и оно замеряется измерительным прибором 20.

Применение инвентарной сваи в практике изыскательских работ позволяет получить более достоверные исходные данные при уменьшении объема математической обра1s ботки, а также экономию материалов на пробные сваи и времени в среднем на 25 сут при испытании буронабивных свай в нормальных условиях твердения бетона.

Формула изобретения

Инвентарная испытательная свая, включающая трубу, размещенный в ней стержень с наконечником, силовое приспособление, 2S состоящее из двух концентрично установленных телескопических цилиндров, поршень одного из которых взаимодействует через стержень с наконечником, а поршень другого — с трубой, и измерительные приспособления, отличающаяся тем, что, с целью расширения диапазона исследований и повышения их точности, она снабжена сегментами, установленными на трубе посредством шарнирно подпружиненных рычагов, при этом сегменты выполнены с выступами и прорезями на боковых торцах и соединены друг с другом подвижно.

Источники информации, принятые во внимание при экспертизе

1. Трофименков Ю. Г. и др. Свайные фундаменты для жилых и промышленных

40 зданий. М., Стройиздат, 1970, с. 83.

2. Авторское свидетельство СССР № 340913, кл. G 01 L 1/08, 1974.

949064
