Реферат



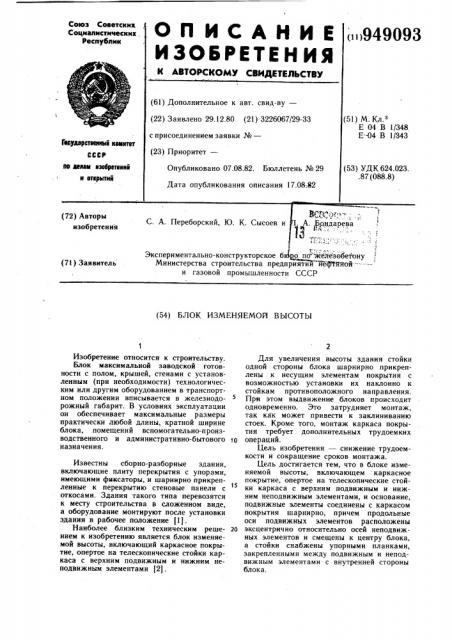

Союз Советскив

Социалистических

Республик

ОП ИСАНИЕ

ИЗЬВРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I»>949093 (61) дополнительное к авт. свид-ву— (22) Заявлено 29.12.80 (21) 3226067/29-33 (51) М.К .

Е 04 В 1/348

Е-04 В 1/343 с присоединением заявки №вЂ”

ГюлуАарстйэлмй камлтат (23) Приоритет— (53) УДК 624.023..87 (088.8) пе делам лзабрвтеннй и втлрмтий

Опубликовано 07.08.82. Бюллетень № 29

Дата опубликования описания 17.08:82

P PУ P Ц„ У

Министерства строительства предприятии неф Ийтой --:-и газовой промышленности СССР (71) Заявитель (54) БЛОК ИЗМЕНЯЕМОЙ В Ъ|СОТЪ|

Изобретение относится к строительству.

Блок максимальной заводской готовности с полом, крышей, стенами с установленным (при необходимости) технологическим или другим оборудованием в транспортном положении вписывается в железнодорожный габарит. В условиях эксплуатации он обеспечивает максимальные размеры практически любой длины, кратной ширине блока, помещений вспомогательно-производственного и административно-бытового 10 назначения.

Известны сборно-разборные здания, включающие плиту перекрытия с упорами, имеющими фиксаторы, и шарнирно прикрепленные к перекрытию стеновые панели с откосами. Здания такого типа перевозятся к месту строительства в сложенном виде, а оборудование монтируют после установки здания в рабочее положение (1).

Наиболее близким техническим реше- 2î нием к изобретению является блок изменяемой высоты, включающий каркасное покрытие, опертое на телескопические стойки каркаса с верхним подвижным и нижним неподвижным элементами (2).

Для увеличения высоты здания стойки одной стороны блока шарнирно прикреплены к несущим элементам покрытия с возможностью установки их наклонно к стойкам противоположного направления.

При этом выдвижение блоков происходит одновременно. Это затрудняет монтаж, так как может привести к заклиниванию стоек. Кроме того, монтаж каркаса покрытия требует дополнительных трудоемких операций.

Цель изобретения — снижение трудоемкости и сокращение сроков монтажа.

Цель достигается тем, что в блоке изменяемой высоты, включающем каркасное покрытие, опертое на телескопические стойки каркаса с верхним подвижным и нижним неподвижным элементами, и основание, подвижные элементы соединены с каркасом покрытия шарнирно, причем продольные оси подвижных элементов расположены эксцентрично относительно осей неподвижных элементов и смещены к центру блока, а стойки снабжены упорными планками, закрепленными между подвижным и неподвижным элементами с внутренней стороны блока.

949093

На фиг. 1 изображен каркас предлагаемого блока, рабочее положение (стойки выдвинуты на проектную отметку); на фиг. 2 — то же, транспортное положение; на фиг. 3 — стойка с эксцентричным расположением оси подвижного элемента относительно оси неподвижного элемента.

Блок состоит из основания 1 с установленными на нем неподвижными угловыми 2 и средними 3 стойками, в которых находятся подвижные элементы 4 и 5, шарнирно связанные с каркасом покрытия 6. В транспортном положении каркас покрытия связан с основанием 1 раскосами 7. В выдвинутом положении подвижные элементы опираются на фиксаторы 8 и прижимаются к упорным планкам. Оси неподвижных элементов расположены относительно осей неподвижных элементов с эксцентриситетом е.

На месте монтажа здания блок устанавливается на фундамент, после чего снимаются раскосы 7. Закрепив подъемное устройство за один конец каркаса покрытия 6, производят подъем его с таким расчетом, чтобы можно было установить фиксаторы 8 в верхние гнезда двух угловых стоек. После этого опускают поднятый конец каркаса покрытия до.упора подвижных элементов 4 в установленные фиксаторы 8. Затем поднимают другой конец каркаса покрытия 6, устанавливают фиксаторы 8 в верхние гнез30 да как угловых, так и средних стоек и опуска ют его до упора подвижных элементов 4 и 5 в фиксаторы. При этом все стойки занимают вертикальное положение, а эксцентричное расположение осей элементов обеспечивает прижатие их к упорам неподвижных элементов. т.е. положение поднятого каркаса фиксируется.

Формула изобретения

Блок изменяемой высоты, включающий каркасное покрытие, опертое на телескопические стойки каркаса с верхним подвижным и нижним неподвижным элементами, и основание, отличающийся тем, что, с целью снижения трудоемкости и сокращения сроков монтажа, подвижные элементы соединены с каркасом покрытия шарнирно, причем продольные оси подвижных элементов расположены эксцентрично относительно осей неподвижных элементов и смещены к центру блока, а стойки снабжены упорными планками, закрепленными между подвижными и неподвижными элементами с внутренней стороны блока.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 490927, кл. Е 04 Н 1/12, 1972.

2. Авторское свидетельство СССР

¹ 651038, кл. Е 04 В 1/348, 1977.
