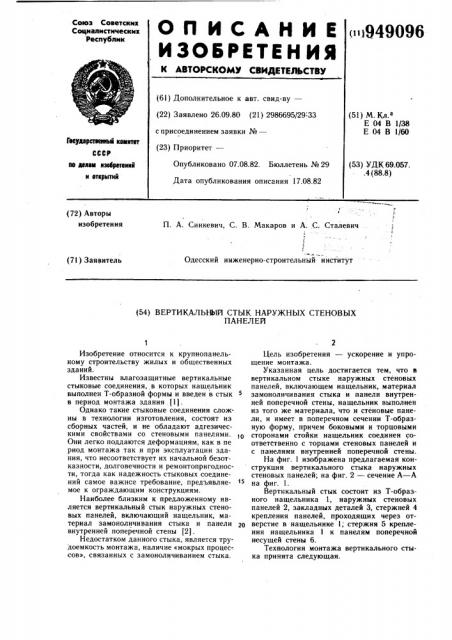

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскин

Социалистическик

Республик >949096 (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.09.80 (21) 2986695/29-33 с присоединением заявки №вЂ” (51) М.К .

Е 04 В 1/38

Е 04 В 1/60

1еауяаретеанный кемнтет (23) Приоритет—

СССР

Опубликовано 07.08.82. Бюллетень № 29

Дата опубликования описания 17.08.82 (53) УДК 69.057..4 (88.8) пв делам нзебратеннй н еткрытнй (72) Авторы изобретения

П. А. Синкевич, С. В. Макаров и А. С. Сталевич

Одесский инженерно-строительный институт (71) Заявитель (54) ВЕРТИКАЛЬНЫЙ СТЫК НАРУЖНЫХ СТЕНОВЫХ

ПАНЕЛЕЙ

Изобретение относится к крупнопанельному строительству жилых и общественных зданий.

Известны влагозащитные вертикальные стыковые соединения, в которых нащельник выполнен Т-образной формы и введен в стык в период монтажа здания . (1).

Однако такие стыковые соединения сложны в технологии изготовления, состоят из сборных частей, и не обладают адгезическими свойствами со стеновыми панелями.

Они легко поддаются деформациям, как в пе риод монтажа так и при эксплуатации здания, что несоответствует их начальной безотказности, долговечности и ремонтопригодности, тогда как надежность стыковых соединений самое важное требование, предъявляемое к ограждающим конструкциям.

Наиболее близким к предложенному является вертикальный стык наружных стеновых панелей, включающий нащельник, материал замоноличивания стыка и панели внутренней поперечной стены (2).

Недостатком данного стыка, является трудоемкость монтажа, наличие «мокрых процес-. сов», связанных с замоноличиванием стыка.

Цель изобретения — ускорение и упрощение монтажа.

Указанная цель достигается тем, что в вертикальном стыке наружных стеновых панелей, включающем нащельник, материал замоноличивания стыка и панели внутренней поперечной стены, нащельник выполнен из того же материала, что и стеновые панели, и имеет в поперечном сечении Т-образную форму, причем боковыми и торцовыми сторонами стойки нащельник соединен соответственно с торцами стеновых панелей и с панелями внутренней поперечной стены.

На фиг. 1 изображена предлагаемая конструкция вертикального стыка наружных стеновых панелей; на фиг. 2 — сечение А — А на фиг. 1.

Вертикальный стык состоит из Т-образного нащельника 1, наружных стеновых панелей 2, закладных деталей 3, стержней 4 крепления панелей, проходящих через отверстие в нащельнике 1; стержня 5 крепления нащельника 1 к панелям поперечной несущей стены 6.

Технология монтажа вертикального стыка принята следующая.

949095 чего нельзя выполнить в существующих сериях крупнопанельных домов. В целях недопустимости «мостиков холода» Т-образные в плане нащельники 1 изготавливаются на заводах ДСК из однородных со стенами материалов.

Применение в ограждающих конструкциях крупнопанельных зданий Т-образного вертикального нащельника для образования стыка в значительной мере повышает эконок мическую эффективность зданий, так как нет необходимости применения недолговечных, дорогостоящих и трудоемких в работе, герметических материалов (пороизола и мастик) . Сокращается применение металла для связей конструктивных элементов. Экономится время и расход заработанной платы на монтаже зданий.

Формула изобретения

Стеновая панель 2 на растворе устанав ливается на фундамент, затем на вертикаль ный торец и наружный участок закрываемый открылком T-образного нащельника нано сится растор и монтируется T-образный на щельник 1 с последовательной приваркой стержней 4 и 5 сверху вниз. После этого таким же порядком монтируется очередная стеновая панель.

Крепление стеновых панелей 2 осущест вояется приваркой стержней 4 j512 мм закладным деталям стен 2 в трех уровнях стержни 4 проходят через отверстия в Т образном доборном изделии 1. Этими стерж нями компенсируются растягивающие уси лия, а отрыв (откос) компенсируется упо ром стен 2 в открылки T-образного нащель ника 1, который в свою очередь крепится шестью стержнями 5 в трех уровнях к конечной несущей стене 6 и дополнительно продольными стержнями 4. Влаговоздухопроницаемость стыков обееспечивается замоноличиванием швов раствором и защитой их открылками Т-образного нащельника изделия 1.

3а счет конструктивной особенности вертикального стыка с T-образным нащельником 1 значительно упрощается, ускоряется монтаж и нет необходимости устраивать дополнительное временное крепление стен.

В период эксплуатации обеспечивается визуальное наблюдение за состоянием связей стыков с внутренней стороны помещений.

В необходимых случаях замены деформировавшейся наружной стены, либо Т-образного нащельника, выполняется соответствующее поэтажное крепление перекрытий, извлекаются деформированные изделия и на их место монтируются новые в порядке технологии монтажа коробки здания с последующими отделочными работами, т. е. конструкции становятся ремонтопригодными, 20

Вертикальный стык наружных стеновых панелей, включающий нащельник, материал замоноличивания стыка и панели внутренней поперечной стены, отличающийся тем, что, с целью упрощения и ускорения монта25 жа, нащельник выполнен из того же материала, что и стеновые панели, и имеет в поперечном сечении Т-образную форму, причем боковыми и торцовыми сторонами стойки нащельник соединен соответственно с торцами стеновых панелей и с панелями внутренней поперечной стены.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

35 № 543718, кл. Е 04 В 1/38, 1975.

2. Крупнопанельное строительство. Под общей редакцией Г. Ф. Кузнецова. «Московский рабочий», 1956, с. 214, рис. 5а.

949096
