Реферат

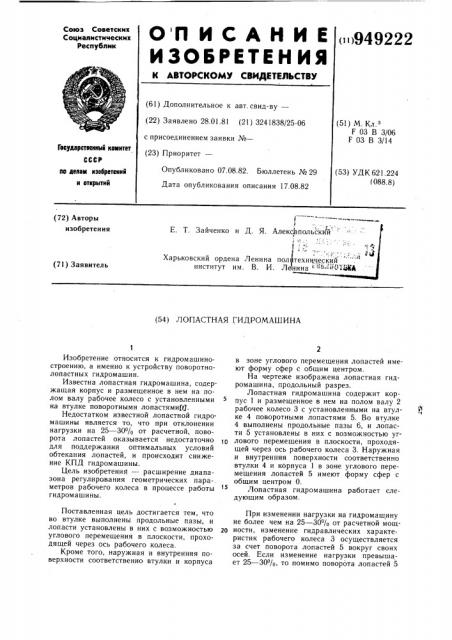

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ()949222 (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.01.81 (21) 3241838/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

F 03 В 3/06

F 03 В 3/14

Гасударственный кемитет

Опубликовано 07.08.82. Бюллетень №29

Дата опубликования описания 17.08.82 (53) УДК 621.224 (088.8) ло делам нэоеретени» и аткрмтий (72) Авторы изобретения

Е. Т. Зайченко и Д. Я. Алек

Харьковский ордена Ленина пол институт им. В. И. Л (71) Заявитель (54) ЛОПАСТНАЯ ГИДРОМАШИНА

Изобретение относится к гидромашиностроению, а именно к устройству поворотнолопастных гидромашин.

Известна лопастная гидромашина, содержащая корпус и размещенное в нем на полом валу рабочее колесо с установленными на втулке поворотными лопастямиЯ.

Недостатком известной лопастной гидромашины является то, что при отклонении нагрузки на 25 — 30% от расчетной, поворота лопастей оказывается недостаточно для поддержания оптимальных условий обтекания лопастей, и происходит снижение КПД гидромашины.

Цель изобретения — расширение диапазона регулирования геометрических пара-, метров рабочего колеса в процессе работы гидромашины.

- Поставленная цель достигается тем, что во втулке выполнены продольные пазы, и лопасти установлены в них с возможностью углового перемещения в плоскости, проходящей через ось рабочего колеса.

Кроме того, наружная и внутренняя поверхности соответственно втулки и корпуса в зоне углового перемещения лопастей имеют форму сфер с общим центром.

На чертеже изображена лопастная гидромашина, продольный разрез.

Лопастная гидромашина содержит корпус 1 и размещенное в нем на полом валу 2 рабочее колесо 3 с установленными на втулке 4 поворотными лопастями 5. Во втулке

4 выполнены продольные пазы 6, и лопасти 5 установлены в них с возможностью уг10 лового перемещения в плоскости, проходящей через ось рабочего колеса 3. Наружная и внутренняя поверхности соответственно втулки 4 и корпуса 1 в зоне углового перемещения лопастей 5 имеют форму сфер с общим центром О.

Лопастная гидромашина работает следующим образом.

При изменении нагрузки на гидромашину не более чем на 25 — 30% от расчетной мощно ности, изменение гидравлических характеристик рабочего колеса 3 осуществляется за счет поворота лопастей 5 вокруг своих осей. Если изменение нагрузки превышает 25 — 30%, то помимо поворота лопастей 5 осуществляется их угловое перемещение в плоскостях, проходящих через ось рабоЧего колеса 3, что приводит к изменению его диаметра и густоты решетки лопастей и, следовательно, к дополнительному изменению характеристик гидромашины. Так как наружная и внутренняя поверхности соответственно втулки 4 и корпуса 1 в зоне возможного углового перемещения лопастей 5 имеют форму сфер с общим центром О, то при угловом перемещении лопастей 5 относительно того же центра О радиальный зазор между внутренней поверхностью корпуса 1 и периферийным торцем лопатки не изменяется, что положительно сказывается на КПД гидромашины при ее регулировании и работе на режимах, существенно отличающихся от расчетного.

Таким образом, предлагаемая лопастная гидромашина позволяет значительно расширить диапазон регулирования ее характеристик без заметного снижения КПД.

949222

Формула изобретения

1. Лопастная гидромашина, содержащая корпус и размещенное в нем на полом валу рабочее колесо с установленными на втулке поворотными лопастями, отличающаяся тем, что, с целью расширения диапазона регулирования геометрических параметров рабочего колеса в процессе работы гидромашины, во втулке выполнены продольные пазы, и лопасти установлены в õ с воз10 можностью углового перемещения в плоскости, проходящей через ось рабочего колеса.

2. Гидромашина по п. 1, отличающаяся тем, что наружная и внутренняя поверхности соответственно втулки и корпуса в

1S зоне углового перемещения лопастей имеют форму сфер с общим центром.

Источники информации, принятые во внимание при экспертизе

1. Ковалев Н. Н. Гидротурбины. КонструкЗо ции и вопросы проектирования. М. — Л., «Машгиз», 1961, с. 178 — 181, фиг. V.29.
