Анкерное устройство для закрепления конструкции на опорной поверхности
Иллюстрации
Показать всеРеферат

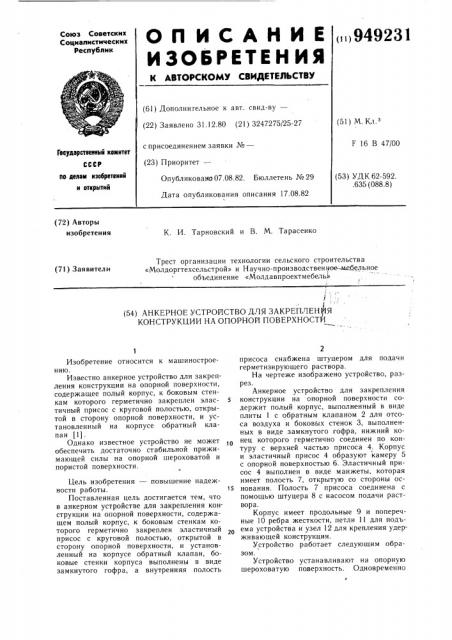

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
< >949231
Союз Советских
Социалистических
Республик (61) Дополнигельное к авт. свид-ву— (22) Заявлено 31.12.80 (21) 3247275/25-27 (51) M. Кл
F 16 В 47/00 с присоединением заявки №вЂ” (23) Приоритет—
Гооударстеенный комнтет
СССР по делам нзобретеннй н открытий (53) УДК 62-592. .635 (088.8) Опубликовано 07.08.82. Бюллетень № 29
Дата опубликования описания 17.08.82 (72) Авторы изобретения
К. И. Тарновский и В. М. Тарасенко
Трест организации технологии сельского строительства
«Молдоргтехсельстрой» и Научно-производственное--мебельное объединение «Молдавпроектмебелы> (71) Заявители
КОНСТРУКЦИИ НА ОПОРНОЙ HOBEPXHOCTA
Изобретение относится к машиностроению.
Известно анкерное устройство для закрепления конструкции на опорной поверхности, содержащее полый корпус, к боковым стенкам которого герметично закреплен эластичный присос с круговой полостью, открытой в сторону опорной поверхности, и установленный на корпусе обратный клапан (1).
Однако известное устройство не может обеспечить достаточно стабильной прижимающей силы на опорной шероховатой и пористой поверхности.
Цель изобретения — повышение надежности работы.
Поставленная цель достигается тем, что в анкерном устройстве для закрепления конструкции на опорной поверхности, содержащем полый корпус, к боковым стенкам которого герметично закреплен эластичный присос с круговой полостью, открытой в сторону опорной поверхности, и установленный на корпусе обратный клапан, боковые стенки корпуса выполнены в виде замкнутого гофра, а внутренняя полость
2 присоса снабжена штуцером для подачи герметизирующего раствора.
На чертеже изображено устройство, разрез.
Анкерное устройство для закрепления конструкции на опорной поверхности содержит полый корпус, выполненный в виде плиты 1 с обратным клапаном 2 для отсоса воздуха и боковых стенок 3, выполненных в виде замкнутого гофра, нижний конец которого герметично соединен по контуру с верхней частью присоса 4. Корпус и эластичный присос 4 образуют камеру 5 с опорной поверхностью 6. Эластичный присос 4 выполнен в виде манжеты, которая имеет полость 7, открытую со стороны ос15 нования. Полость 7 присоса соединена с помощью штуцера 8 с насосом подачи раствора.
Корпус имеет продольные 9 и поперечные 10 ребра жесткости, петли 11 для подьема устройства и узел 12 для крепления удерживающей конструкции.
Устройство работает следующим образом.
Устройство устанавливают на опорную шероховатую поверхность. Одновременно
94923
3 подключают источник вакуума к камере 5 через обратный клапан 2, и подают известковую жидкость насосом в полость 7 присоса 4 по штуцеру 8. При этом в камере 5 создается разряжение, а из полости 7 присоса 4 раствор проникает на всю глубину сообщающихся пор в опорной поверхности и заполняет неровности (шероховатости), тем самым отсекая проникновение воздуха из атмосферы в полость 7.
Таким образом, создается стабильная герметичность камеры 5. Через неровности в местах соприкосновения присоса 4 с опорной поверхностью 6, а также через поры в массиве опорной поверхности воздух не может проникать.
-15
Стабильность прижатия корпуса 1 к опорной поверхности 6 обеспечивается упругими гофрированными боковыми стенками 3. Так, например, при увеличении вакуума в камере 5 плита 1 приближается к опорной поверхности 6, при этом объем камеры 5 уменьшается, а при уменьшении величины разряжения в камере 5 упругие силы элемента 3 подымают плиту 1, при этом камера в объеме увеличивается, и разряжение в камере стабилизируется. г5
4
Таким образом, предлагаемое анкерное устройство для закрепления конструкций на опорной поверхности является более простым по сравнению с известными устройствами, обеспечивает стабильное прижатие к опорной шероховатой и пористой опорной поверхности.
Формула изобретения
Анкерное устройство для закрепления конструкции на опорной поверхности, содержащее полый корпус, к боковым стенкам которого герметично закреплен эластичный присос с круговой полостью, открытой в сторону опорной поверхности, и установленный на корпусе обратный клапан, отличаюи4ееся тем, что, с целью повышения надежности работы, боковые стенки корпуса выполнены в виде замкнутого гофра, а внутренняя полость присоса снабжена штуцером для подачи герметизирующего раствора.
Источники информации, принятые во внимание при экспертизе
I. Авторское свидетельство СССР № 454373, кл. F 15 В 47/00, 1975 (прототип).
