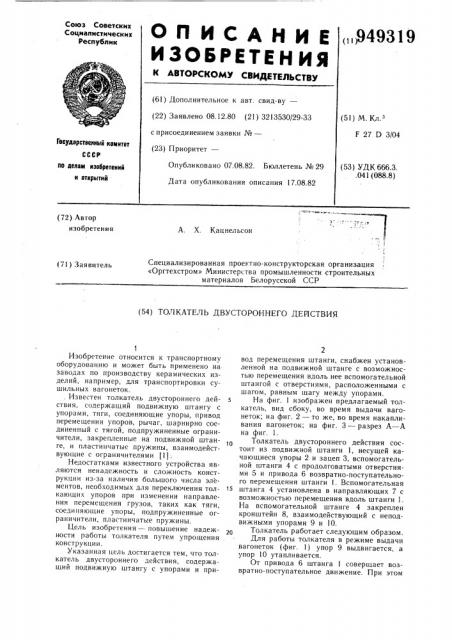

Союз Советских

Социалистических

Республик

ОПИСАНИЕ И9З19

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 08.12.80 (21) 3213530/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

F 27 D 3/04

Государственный комитет (53) УДК 666.3. .041 (088.8) Опубликовано 07.08.82. Бюллетень № 29

Дата опубликования описания 17.08.82 по делам изобретений к открытий (72) Автор изобретения

А. Х. Кацнельсон

Специализированная проектно-конструкторская организация

«Оргтехстром» Министерства промышленности строительных материалов Белорусской CCP (71) Заявитель (54) ТОЛКАТЕЛЬ ДВУСТОРОННЕГО ДЕЯСТВИЯ

Изобретение относится к транспортному оборудованию и может быть применено на заводах по производству керамических изделий, например, для транспортировки сушильных вагонеток., Известен толкатель двустороннего действия, содержащий подвижную штангу с упорами, тяги, соединяющие упоры, привод перемещения упоров, рычаг, шарнирно соединенный с тягой, подпружиненные ограничители, закрепленные на подвижной штанге, и пластинчатые пружины, взаимодействующие с ограничителями (1) .

Недостатками известного устройства являются ненадежность и сложность конструкции из-за наличия большого числа элементов, необходимых для переключения толкающих упоров при изменении направления перемещения грузов, таких как тяги, соединяющие упоры, подпружиненные ограничители, пластинчатые пружины.

Цель изобретения — повышение надежности работы толкателя путем упрощения конструкции.

Указанная цель достигается тем, что толкатель двустороннего действия, содержащий подвижную штангу с упорами и при2 вод перемещения штанги, снабжен установленной на подвижной штанге с возможностью перемещения вдоль нее вспомогательной штангой с отверстиями, расположенными с шагом, равным шагу между упорами.

На фиг. 1 изображен предлагаемый толкатель, вид сбоку, во время выдачи вагонеток; на фиг. 2 — то же, во время накапливания вагонеток; на фиг. 3 — разрез А — А на фиг. 1.

Толкатель двустороннего действия состоит из подвижной штанги 1, несущей качающиеся упоры 2 и зацеп 3, вспомогательной штанги 4 с продолговатыми отверстиями 5 и привода 6 возвратно-поступательного перемещения штанги 1 Вспомогательная штанга 4 установлена в направляющих 7 с возможностью перемещения вдоль штанги 1.

На вспомогательной штанге 4 закреплен кронштейн 8, взаимодействующий с неподвижными упорами 9 и 10.

Толкатель работает следующим образом.

Для работы толкателя в режиме выдачи вагонеток (фиг. 1) упор 9 выдвигается, а упор 10 утапливается.

От привода 6 штанга 1 совершает возвратно-поступательное движение. При этом

949319 кронштейн 8 взаимодействует с упором 9, и вспомогательная штанга 4 перемещается относительно штанги 1 в крайнее правое положение. В это время качающиеся упоры 2 занимают рабочее положение, а зацеп

3 утапливается и не препятствует перемещению вагонеток.

Качающиеся упоры 2 воздействуют на оси вагонеток 11 и перемещают их в направлении, указанном стрелкой (фиг. 1).

Для работы в режиме накопления (фиг. 2) 0 упор 9 утапливается, а упор 10 выдвигается.

При ходе штанги 1 кронштен 8 взаимодействует с упором 9 и вспомогательная штанга перемешается в крайнее левое положение.

В это время качающиеся упоры 2 утапливаются в отверстие 5, выполненное на вспомо- "5 гательной штанге 4, а зацеп 3 при помощи пружины 12 и рычага 13 приводится в рабочее положение. Воздействуя на раму вагонетки 11, зацеп 3 перемещает поезд вагонеток в направлении, указанном стрелкой (фиг. 1).

Предлагаемое устройство отличается простотой конструкции и обеспечивает надежность работы.

Формула изобретения

Толкатель двустороннего действия, содержащий подвижную штангу с упорами и привод перемещения штанги, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, он снабжен установленной на подвижной штанге с возможностью перемещения вдоль нее вспомогательной штангой с отверстиями, расположенными с шагом, равным шагу между упорами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 576509, кл F 27 D 3/12, 1976 (прототип).

949319
