Имитатор нестабильности напряжения трехфазной сети переменного тока

Имитатор нестабильности напряжения трехфазной сети переменного тока

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Реслублик

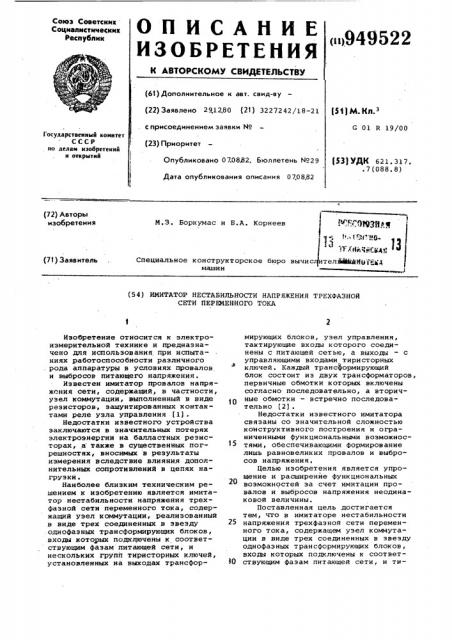

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (iiI949522 (61}Дополнительное к авт. сеид-ву (22) Заявлено 29.1280 (2i) 3227242/18-21 с присоединением заявки ¹ (23) Приоритет

Опубликовано 0708В2. Бюллетень М929

Дата опубликования описания 070882

151} М Кл з

G 01 R 19/00

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 621. 317. .7(088.8) (72) Авторы изобретения "..79®У е

М.3. Боркумас и Б.A Корнеев

><, (Q ì0

) -,-3 .

4 ГAfi iй„кд ;

Специальное конструкторское бюро вычис телййййИО Г Х4 (71) Заявитель машин (54) HNHTATOP НЕСТАБИЛЬНОСТИ НАПРЯЖЕНИЯ ТРЕХФАЗНОИ

СЕТИ ПЕРЕМЕННОГО ТОКА

Изобретение относится к электроизмерительной технике и предназначено для использования при испитаниях работоспособности различного рода аппаратуры в условиях провалов и выбросов питающего напряжения.

Известен имитатор провалов напряжения сети, содержащий, в частности, узел коммутации, выполненный в виде резисторов, зашуитированных контактами реле узла управления (1) .

Недостатки известного устройства заключаются в значительных потерях электроэнергии на балластных резисторах, а также в существенных погрешностях, вносимых в результаты измерения вследствие влияния дополнительных сопротивлений в цепях нагрузки.

Наиболее близким техническим решением к изобретению является имитатор нестабильности напряжения трехфазной сети переменного тока, содержащий узел коммутации, реализованный в виде трех соединенных в звезду однофазных трансформирующих блоков, входы которых подключены к соответствующим фазам питающей сети, и нескольких групп тиристорных ключей, установленных на выходах трансформирующих блоков, узел управления, тактирующие входы которого соединены с питающей сетью, а выходы — с управляющими входами тиристорных ключей. Каждый трансформирующий блок состоит иэ двух трансформаторов, первичные обмотки которых включены согласно последовательно, а вторичные обмотки — встречно последова10 тельно (2) .

Недостатки известного имитатора связаны со значительной сложностью конструктивного построения и ограниченными функциональными возможностями, обеспечивающими формирование лишь равновеликих провалов и выбросов напряжения.

Целью изобретения является упрощение и расширение функциональных возможностей за счет имитации провалов и выбросов напряжения неодинаковой величины.

Поставленная цель достигается тем, что в имитаторе нестабильности

25 напряжения трехфаэной сети переменного тока, содержащем узел коммутации в виде трех соединенных в звезду однофаэных трансформирующих блоков, входи которых подключены к соответ10 ствующим фазам питающей сети, и ти949522 ристорных ключей, первая группа которых установлена на выходах трансформирующих блоков, узел управления, тактирующие входы которого соединены с питающей сетью, а выходы с управляющими входами тиристорных .5 ключей, в выходные цепи узла коммутации введены датчики тока, а в трансформирующих блоках выполнены дополнительные отводы, причем выходы датчиков тока соединены с сигнальны- 10 ми входами узла управления, а дополнительные отводы и входы трансформирующих блоков через вторую и третью группу тиристорных ключей подключены к входам соответствующих датчиков тока.

На чертеже представлена функциональная схема предлагаемого имитатора нестабильности напряжения трехфаэной сети переменного тока.

Устройство содержит узел коммутации 1 с однофазными трансформирующими блоками (автотрансформаторами) 2, соединенными в звезду, и предусмотренными для каждой фазы тиристорными ключами 3-5, узел 6 управления, датчики 7 тока, установленные в выходных цепях узла 1 коммутации перед нагрузочным узлом 8. На схеме позициями 9-12 обозначены фазы А,B,С питающей сети и нейтраль О.

Если включены ключи 3, а ключи

4 и 5 выключены, то на фазах нагрузочного узла 8 имеется номинальное напряжение питающей сети. Если включены ключи 4, а ключи 3 и 5 выклю35 чены, то к нагрузочному углу 8 подводится повышенное напряжение. Если же, наконец, включены ключи 5, а ключи 3 и 4 выключены, то на нагрузочном узле 8 устанавливается пони- 40 женное напряжение.

Устройство может работать в двух режимах, один из которых предопределяет имитацию провалов или выбросов напряжения питающей сети, а другой — 45 имитацию следующих друг за другом провалов и выбросов. При этом общая координация функционирования ключей

3-5 всех фаз осуществляется узлом

6 управления, который, в частности, производит периодизацию процессов с заданной частотой, формирование заданной длительности провалов или выбросов напряжения, регламентацию чередования имитируемых пРовалов и выбросов.

Датчики 7 тока обеспечивают выдачу сигналов управления на тиристорные ключи 3-5 в моменты. перехода токов через нуль. В связи с этим в процессе работы устройства один из ключей открывается строго в момент закрытия другого.

Таким образом, при композиции ключей 3-5 исключаются кратковременные короткие замыкания трансформирующих блоков 2 в случае индуктивного характера нагрузочного узла 8, а также исчезновения выходных напряжений при емкостной нагрузке, которые неизбежно имели бы место, если бы переключение ключей производилось, как в известных устройствах, в моменты перехода через нуль не нагрузочных токов, а фаэных напряжений питающей сети.

Формула изобретения

Имитатор нестабильности напряжения трехфазной сети переменного тока, содержащий узел коммутации в виде трех соединенных в звезду однофаэных трансформирующих блоков, входы которых подключены к соответствующим фазам питающей сети, и тиристорных ключей, первая группа которых установлена на выходах трансформирующих блоков, узел управления, тактирующие входы которого соединены с питающей сетью; а выходы - с управляющими входами тиристорных ключей, отличающийся тем, что, с целью упрощения и расширения функциональных возможностей за счет имитации провалов и выбросов напряжения неодинаковой величины, в выходные цепи узла коммутации введены датчики тока, а в трансформирующих блоках выполнены дополнительные отводы, причем выходы датчиков тока соединены с сигнальными входами узла управления, а дополнительные отводы и входы трансформирующих блоков через вторую и третью группы тиристорных ключей подключены к входам соответствующих датчиков тока.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 268493, кл. G 01 R 29/02, 1970.

2. Авторское свидетельство СССР

Р 447621, кл. G 01 R 19/00, 1972.

949522
