Устройство для уточнения места электрического пробоя изоляции кабеля

Устройство для уточнения места электрического пробоя изоляции кабеля

Иллюстрации

Показать все

Реферат

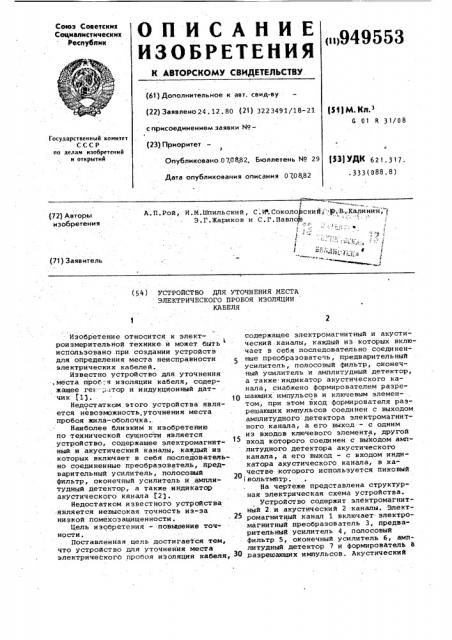

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сок>э Советских

Социалистических

Республик ()949553 ф

«1 // —."

« с.г. г

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (61) Дополнительное к авт. свид-ву (22) Заявлено24.12.80 (21) 3223491/18-21

Р М Х„з

6 01 R 31/08 с присоединением заявки ¹â€”

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет

Р (531УДК 621. 317. .333(088.8) Опубликовано 070882, Бюллетень ¹ 29

Дата опубликования описания 070882 (72) Авторы изобретения (71) Заявитель (54 ) УСТРОЙСТВО ДЛЯ УТОЧНЕНИЯ МЕСТА

ЭЛЕКТРИЧЕСКОГО ПРОБОЯ ИЗОЛЯЦИИ

КАБЕЛЯ содержащее электромагнитный и акустический. каналы, каждый из которых включает в себя последовательно соединенные преобразоватечь, предварительный усилитель, полосовый фильтр, оконечный усилитель и амплитудный детектор, а также-индикатор акустического канала, снабжено формирователем разре1п шающих импульсов и ключевым элементом., при этом вход формирователя разрешающих импульсов соединен с выходом амплитудного детектора электромагнитного канала, а его выход — с одним из входов ключевого элемента, другой вход которого соединен с выходом амплитудного детектора акустического канала, а его выход - с входом индикатора акустического канала, в качестве которого используется пиковый

)вольтметр.

На чертеже представлена структур.ная электрическая схема устройства. устройство содержит электромагнитный 2,и акустический 2 каналы. Элект25 ромагнитный канал 1 включает. электромагнитный преобразователь 3, предварительный усилитель 4, полосовый фильтр 5, оконечный усилитель 6, амплитудный детектор 7 и формирователь 8

ЗО .разрешающих импульсов. Акустический

Изобретение относится к электроизмерительной технике и может быть использовано при создании устройств для определения места неисправности электрических кабелей.

Известно устройство для уточнения ,места проб-..я изоляции кабеля, содерmagee ген-,з,зтор и индукционный дат чик (1Q

Недостатком этого .устройства является невозможность. уточнения места пробоя жила-оболочка..

Наиболее близким к изобретению по технической сущности является устройство, содержащее электромагнитный и акустический каналы, каждый иэ которых включает в себя последовательно соединенные преобразователь, предварительный усилитель, полосовый фильтр, оконечный усилитель и амплитудный детектор, а также индикатор акустического канала 21.

Недостатком известного устройства является невысокая точность из-за низкой помехозашищенности.

Цель изобретения †.повышениЕ точности

Поставленная цель достигается тем, что устройство для уточнения места электрическогО пробоя изоляции кабеля, А. П. Рой, И. М. Шпиль ский, С. И . СоколоВски Й; . p. B.-Калинин, j

Э. Г.Жариков и С. Г. Павлс1в

$ °

4 t .-- Аи,. j,, 3

949553

Злсктроиаенвтный лилю

Составитель A.Èçâìoâ

Редактор Г.Кацалап Техред Е.Харитончик Корректор У.Пономеренко

Заказ 5742/Зф Тираж 717 Подписное

ВНЙИПИ Государственного комитета СССР по делам изобретений и открищий

113035, Москва, Ж-35,, Раушская наб,, д. 4/5 филиал ППП "Патент", г.ужгород, ул.Проектная, 4 канал 2 включает акустический преобразователь 9, предварительный усилитель 10, паласовый фильтр 11, оконечный усилитель 12, амплитудный детектор 13, кл1очевой элемент 14 и пиковый вольтметр 15. 5

Устройство работает следующим образом.

При одновременном поступлении сигнала в акустический и электромагнитный каналы, после усиления и детекти-ЛО рования электромагнитный сигнал поступает на формирователь 8 разрешающих импульсов, который вырабатывает разрешающие импульсы для управления ключевым элементом 14, включенным íà 15 выходе амплитудного детектора 13.

Пиковый вольтметр 15, включенный на выходе ключевого элемента 14, инди цирует уровень акустического сигнала при его временном совпадении с сиг- 2О налом электромагнитным. Таким образом изобретение позволяет повйсить помехозащищенность и дает возможность более точного ограничения эоны повреждения.

Повышение помехоэащищеннос1и и более точное ограничение зоны повреждения улучшает эксплуатационные харак-, теристики устройства и расширяет область его применения.

Фоомула изобретения

Устройство для уточнения места Ф электрического пробоя изоляции кабеля, содержащее электромагнитный и акустический каналы, каждый из которых включает в себя последовательно соединенные преобразователь, предварительный усилитель, паласовой фильтр, оконечный усилитель и амплитудный детектор, а также индикатор акустического канала, о т-л и ч а ю щ е е с я тем, что, с целью повышения точности, оно снабжено фомирователем разрешающихимпульсов и ключевым элементом, при этом вход фомирователя разрешающих импульсов соещ нен с входом амплитудного детектора электромагнитного каналу, а его выход — с одним иэ входов ключевого элемента, другой вход которого соединей с входом амплитудного детектора акустического канала, а его выход — с входом индикатора акустического канала, в качестве которого используется пиковый вольтметр.

Источники информации, принятые во внимание при экспертизе.1. Бахмутский В.ф. и др. Индукционные кабелеискатели. M, "Связь", 1970. с.98.

2. Универсальный индикатор 81018. чЕВ AFT Messe)е) йron)k "Otto Schon"

Dresden (прототип).
