Генератор для фазового управления тиристорами

Генератор для фазового управления тиристорами

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

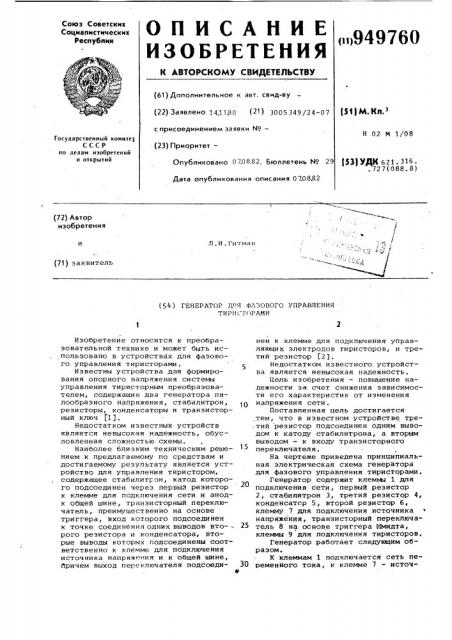

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 141180 (21) 3005349/24-07 (51) М. КП. с присоединением заявки ¹â€” (23) Приоритет—

Н 02 М 1/08

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 070882. Бюллетень ¹ 29 (53) УДК 621. 316.. 727 (088. 8) Дата опубликования описания 070882 (72) Автор изобретения с

Л.И.Гитман (71) заявитель (54 ) ГЕНЕРАТОР ДЛЯ ФАЗОВОГО УПРАВЛЕНИЯ

ТИРИ(..ТОРАМИ

Изобретение относится к преобразовательной технике и может быть использовано в устройствах для фазового управления тиристорами. 5

Известны устройства для формирования опорного напряжения системы управления тиристорным преобразователем, содержащие два генератора пилообразного напряжения, стабилитрон, резисторы, конденсаторы и транзисторный ключ j1j.

Недостатком известных устройств является невысокая надежность, обусловленная сложностью схемы.

Наиболее близким техническим решением к предлагаемому по средствам и достигаемому результату является устройство для управления тиристором, содержащее стабилитрон, катод которого подсоединен через первый резистор к клемме для подключения сети и анодк общей шине, транзисторный переключатель, преимущественно на основе триггера, вход которого подсоединен к точке соединения одних выводов вто — - . 25 рого резистора и конденсатора, вторые выводы которых годсоединены соответственно к клемме для подключения источника напряжения и к общей шине, йричем выход переключателя подсоеди- 30

Ф нен к клемме для подключения управляющих электродов тиристоров, и третий резистор (2)

Недостатком известного устройства является невысокая надежность.

Цель изобретения — повышение надежности эа счет снижения зависимости его характеристик от изменения напряжения сети.

Поставленная цель достигается тем, что в известном устройстве третий резистор подсоединен одним выводом к катоду стабилитрона, а вторым выводом = к входу транзисторного переключателя.

На чертеже приведена принципиальная электрическая схема генератора для фазового управления тиристорами.

Генератор содержит клеммы 1 для подключения сети, первый резистор

2, стабилитрон 3, третий резистор 4, конденсатор 5, второй резистор б, клемму 7 для подключения источника напряжения, транзисторный переключатель 8 на основе триггера шмидта, клеммы 9 для подключения тиристоров.

Генератор работает следующим образом.

К клеммам 1 подключается сеть переменного тока, к клемме 7 — источ949760

Формул а и з о бр е те ни я.4

ВВИИПИ Заказ 5767/44 Тираж 721 Подписное

Ф | и,-1л ППП "Патент",г.ужгород,ул.Проектная,4 ник регулируемого напряжения задания.

Величина напряжения задания может изменяться от нуля до напряжения, равного напряжению на стабилитроне 3, но противоположно ему по полярности.

Конденсатор 5 заряжается алгебраичес- 5 кой суммой укаэанных напряжений, напряжением на стабилитроне 3 через третий резистор 4 и через второй резистор 6 напряжением задания, Величина сопротивления третьего резисто- 10 ра 4. выбирается много больше сопротивления второго резистора 6, чтобы постоянная времени заряда конденсатора 5 через третий резистор 4 была равна полупериоду напряжения сети, а через резистор 6 в .10-20 раэ меньше., В этом случае в течение короткого времени провала напряжения на стабилитроне З,,конденсатор 5 перезаряжается от источника задающего напряжения через резистор 6 до напряжения задания.

При достижении напряжения на стабилитроне номинального значения конденсатор вноВь перезаряжается через третий резистор 4 с постоянной времени, равной полупериоду, до величины равной разности напряжения задания и напряжения на стабилитроне 3.

Так как разность напряжений есть величина положительная или равная 3О нулю при максимальной величине напряжения задания), то момент достижения напряжения на конденсаторе 5, равного нулевому, определяется только величиной напряжения задания и 35 практически не зависит от параметров напряжения сети.

Достижение напряжением нуля приводит к опрокидыванию триггера 8, который выдает импульс, используемый 4О для управления тиристорами. Меняя величину напряжения задания, изменяют момент срабатывания триггера 8 и подачи импульса на тиристор.

Использование предлагаемого устройства обеспечивает повышение надежности включения триггера за счет снижения влияния изменений напряжения сети на параметры управляющих сигналов.

Генератор для фазового управления тиристорами, содержащий стабилитрон, катод которого подсоединен через первый резистор к клемме для подключения сети и анод — к общей шине, транзисторйый переключатель, преимущественно на основе триггера, вход которого подсоединен к точке соединения одних выводов BToporo резистора и конденсатора, вторые выводы которых подсоединены соответственно к клемме для подключения источника напряжения и к общей шине, причем выход переключателя подсоединен к клемме для подключения управляющих электродов тиристоров, и третий резистор, отличающийся тем, что, с целью повышения надежности эа счет снижения зависимости его характеристик от изменения напряжения сети, в нем третий резистор подсоединен одним выводом к катоду стабилитрона, а вторым выводом — к входу транзисторного переключателя.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 647810, кл. Н 02 М 1/08, 1979.

2. Патент Франции Р 2353167, кл. Н 02 M 1/08, 1977.
