Способ увеличения действующей длины штыревой антенны

Иллюстрации

Показать все

Реферат



СПОСОБ УВЕЛИЧЕНИЯ ДЕЙСТВУЮШЕЙ ДЛИНЫ ШТЫ РЕВОЙ АНТЕННЫ путем изменения распределения тока в ней, отличающийся тем, что. с целью возможности обеспечения реали .i зации способа для антенн, установленных на аппарате, дзшжушемся в ионосфере, размещение продольной оси штыревой , антенны относительно вектора скорости аппарате V и з ектора магнитнта о поля земли В выбирают яз усповяя () 0 г где и - вектор, величина которого численно равна длине штыря антенны , а направление совпадает с осью Ш1ыря.

СООЗ СОВЕ ГСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„950135

g g Н 01 Q 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЮ

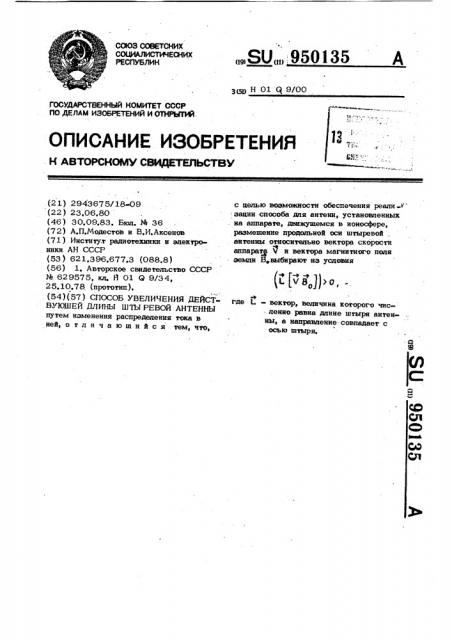

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ, СВИДЕТЕЛЬСТВУ /8 >о, . (21) 2943675/18-09 (22 ) 23.06.80 (46) 30.09.83. Бюл. М 36 (72) А.П.Модестов и В,И.Аксенов (71) Институт радиотехники и електроники AH СССР (53) 621.396.677.3 (088,8) (56) 1, Авторское свидетельство СССР

Ии 629575, кл. Н 01 Q 9/34, 25,10.78, (прототип), (54)(57) СПОСОБ УВЕЛИЧЕНИЯ ДЕЙСТВУЮШЕЙ ЛЛИНЫ ШТЫ РЕВОЙ АНТЕННЫ путем изменения распределения гока в ней, î т л и ч а ю шийся тем, что, с целью возможности обеспечения реали зации способа для антенн, установленных на аппарате, движущемся в ионосфере, размещение продольной оси штыревой, антенны относительно вектора скоросги аппарата 7 и вектора магнитного поля земли В„выбирают из условия где 1 - вектор, величина которого численно равна длине штыря антенны, а направление совпадает с осью шпаря.

95013

Изобретение относится к радиотехнике и может испопьэоваться дпя приема сигналов н.ч. диапазона на движущемся в ионосфере аппарате.

Известен способ увеличения действующей длины штыревой антенны путем изменения распределения тока в ней ljl 3. . Однако реализация способа не возможна дпя антенн, установленных на аппарате, движущемся в ионосфере. 10

Бель изобретения - обеспечение воз можности реализации способа дпя антенн, установпенных на аппарате, движущемся в ионосфере.

Зля этого в способе увеличения дейст» 5 вукюцей длины штыревой антенны размещение продопьной оси штыревой антенны односительно вектора скорости аппарата Ч и вектора магнитного поня земпи 30 выбирают иэ условия

re („- вектор, величина которого равна длине штыря антенны, а направление совпадает с осью штыря.

5 2

Предложенный способ эакпючается в следующем.

Ш1ревую антенну устанавпи ют на арарате, движущемся в ионосфере н ори ен ируют оти си пьно в ктора скоро ги и вектора магнитного попя Земли гак, чтобы смешанное произведение вектора, направпенного вдоль,оси антенны в направлении ее свободного конца, вектора скорости и вектора магнитного па я, было попожительной величиной, При атом в антенне будет наводиться Э 0 С индукции, имеющая попожительное значение, т.е. свободный конец антенны будет иметь бсаее высокий потенциаа.

В ионосфере в реэупьтате действия

Э ll С индукции активная и емкостная проводимости антенны иа тех участках штыря, которые имеют более высокий потенциал, повышаются, Поскольку потенциал свободного конца штыря выше потенциала входа антенны, ток на частоте сигнала течет в основном через концевую часть штыря, что в конечном счете приводит .к увеличению действующей длины антенны.
