<»>950186

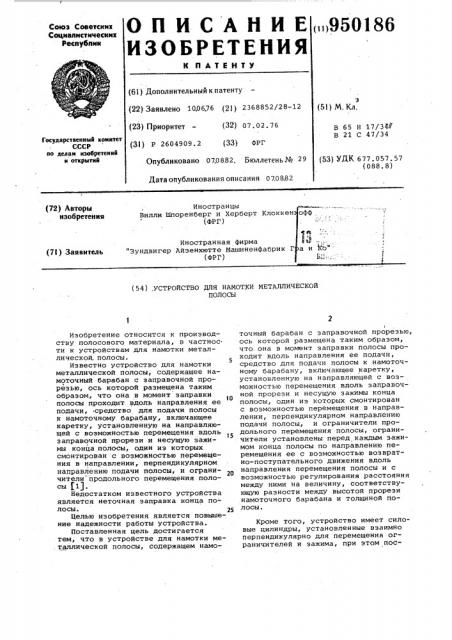

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советскии

Социалистических

Реснублик (61) Дополнительный к патенту (22) Заявлено 1006.76 (21) 2368852/28-12 (23) Приоритет - (32) 07. 02. 76 (31) Р 2604909. 2 (33) ФРГ

Опубликовано 070882, Бюллетень № 29

Дата опубликования описания 070882 (51) М. Кл.

В 65 н 17/34//

В 21 С 47/34

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 677.057.57 (088.8) (72) Авторы изобретения

Иностранцы

Вилли Шпоренберг и Херберт Клоккен (ФРГ) Иностранная Фирма (71) Заявитель "Зундвигер Айзенхютте Машиненфабрик (ФРГ) (54) .УСТРОЙСТВО ДЛЯ НАМОТКИ МЕТАЛЛИЧЕСКОЙ

ПОЛОСЫ

Изобретение относится к производству полосового материала, в частнос. ти к устройствам для намотки металлической,полосы.

Известно устройство для намотки

5 металлиЧеской полосы, содержащее намоточный барабан с заправочной прорезью, ось которой размещена таким образом, что она в момент заправки полосы проходит вдоль направления ее

1О подачи, средство для подачи полосы к намоточному барабану, включающее каретку, установленную на направляющей с возможностью перемещения вдоль заправочной прорези и несущую зажимы конца полосы, один иэ которых смонтирован с возможностью перемещения в направлении, перпендикулярном направлению подачи полосы, и ограничители продольного перемещения полосы f1).

Недостатком известного устройства является неточная заправка конца полосы. 25

Целью изобретения является повышение надежности работы устройства.

Поставленная цель достигается тем, что в устройстве для намотки ме, таллической полосы, содержащем намоI точный барабан с заправочной прорезью, ось которой размещена таким образом, что.она в момент заправки полосы проходит вдоль направления ее подачи, средство для подачи полосы к намоточному барабану, включающее каретку, установленную на направляющей с возможностью перемещения вдоль заправочной прорези и несущую зажимы конца полосы, один из которых смонтирован с возможностью перемещения в направлении, перпендикулярном направлению подачи полосы, и ограничители продольного перемещения полосы, ограничители установлены перед каждым зажимом конца полосы по направлению перемещения ее с возможностью возвратно-поступательного движения вдоль направления перемещения полосы и с возможностью регулирования расстояния между ними на величину, соответствующую разности между высотой прорези намоточного барабана и толщиной полосы.

Кроме того, устройство имеет силовые цилиндры, установленные взаимно перпендикулярно для перемещения ограничителей и зажима, при этом пос950186

Формула изобретения

Составитель Е.Агаян

Редактор О.Персиянцева Техред М.Тепер

Корректор C.Øåêìàð, Заказ 5776/50 Тираж 590 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 ледние смонтированы на штоках цилинд ров.

На чертеже изображено устройство для намотки металлической полосы.

Устройство имеет каретку 1, которая установлена с возможностью возвратно-поступательного перемещения по направляющей 2. На каретке установлены зажимные колодки 3 конца полосы.

Верхняя колодка установлена с возможностью вертикального перемещения.

Каждая зажимная колодка имеет ограничитель, выполненный в виде прямоугольной трапеции 4 и установленный на штоке S силового цилиндра. Каждый ограничитель имеет индивидуальный l5 механизм включения силового цилиндра.

Устройство работает следующим образом.

Конец полосы 6, прошедший механизм продольной резки 7, удерживается меж-20 ду зажимными колодками 3 и подается кареткой 1 к прорези 8 намоточного барабана 9.

При подаче конца полосы к зажимным колодкам верхняя колодка приподнята. При достижении выбега конца полосы примерно 100 мм за ограничитель нижний ограничитель перемещается в направлении подачи полосы, после чего опускается верхняя зажимная колодка. Конец полосы зажат, каретка перемещается к барабану. Ограничители касаются своими головками, трапециями 4 барабана 9, и по мере перемещения каретки 1 уменьшается длина штока 5 силового цилиндра. Тем самым обеспечивается заправка конца полосы в прорезь барабана. После этого верхняя эажимная колодка 3 поднимается и каретка 1 возвращается в исходное положение. 40

1. Устройство для намотки металлической полосы, содержащее намоточный барабан с заправочной прорезью, ось которой. размещена таким образом, что она в момент заправки полосы проходит вдоль направления ее подачи, средство для подачи полосы к намоточному барабану, включающее каретку, установленную на направляющей с возможностью перемещения .вдоль эапраэочной прорези и несущую зажимы конца полосы, один из которых смонтирован с воэможностью перемещения в направлении, перпендикулярном направлению подачи полосы, и ограничители продольного перемещения пблосы, о т л ич а ю щ е е с я тем, что, с целью повышения надежности устройства, ограничители установлены перед каждым зажимом конца полосы по направлению перемещения ее с возможностью возвратно-поступательного движения вдоль направления перемещения полосы и с возможностью регулирования расстояния между ними на величину, соответству- ющую разности между высотой прорези намоточного барабана и толщиной полосы.

2. Устройство по п.1, о т л и ч аю щ е е с я тем, что оно имеет силовые цилиндры, установленные взаимно перпендикулярно для перемещения ограничителей и зажима, при этом последние смонтированы на штоках цилиндров, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 132174, кл. В 21 С 47/34, 1980.
