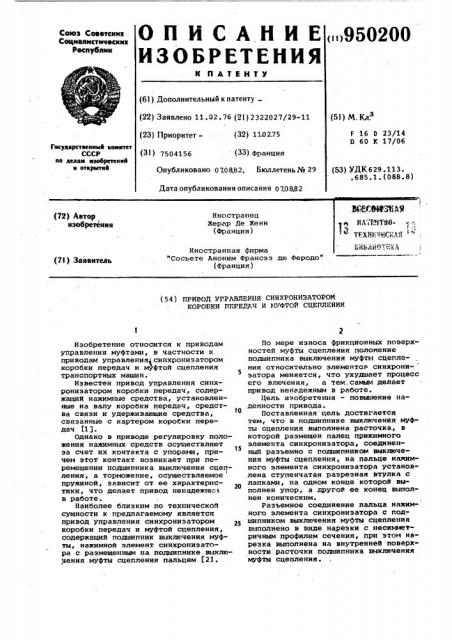

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

950200

Союз Советских

Сециалиетичеекнх

Республик (61) Дополнительный к патенту (22) Заявлено 11.02. 76 (21) 2322027/29-11 (51) М Кл (32) 11.02.75

F 16 D 23/14

В 60 K 17/06 (23) Приоритет—

Государственный комнтет

СССР по делам нзобретеннй н открнтнй (31) 7504156 (33) Франция

Опубликовано 070882, Бюллетень № 29

Дата опубликования описания 070882 (53) УДК 629. 113. .685.1.(088.8) "Сосьете Аноним Франсэз дю Феродо" (Франция) (7I ) Заявитель (54) ПРИВОД УПРАВЛЕНИЯ СИНХРОНИЗАТОРОМ

КОРОБКИ ПЕРЕД,Ч И МУФТОЙ СЦЕПЛЕНИЯ

Изобретение относится к приводам управления муфтами, в частности к приводам управления4синхрониэатором коробки передач и муфтой сцепления транспортных машин.

Известен привод управления синхронизатором коробки передач, содержащий нажимные средства, установленные на валу коробки передач, средства связи и удерживающие средства, связанные с картером коробки передач (11.

Однако в приводе регулировку положения нажимных средств осуществляют эа счет их контакта с упорами, причем этот контакт возникает при перемещении подшипника выключения сцепления, а торможение, осуществляемое пружиной, зависит от ее характеристики, что делает привод ненадежныд в работе.

Наиболее близким по технической сущности к предлагаемому является привод управления синхронизатором коробки передач и муфтой сцепления, содержащий подшипник выклкчения муфты, нажимной элемент синхронизатора с размещенным на подшипнике выклю,чения муфты сцепления пальцем E2).

По мере износа фрикцйонных поверхностей муфты сцепления положение подшипника выключения муфты сцепления относительно элементов синхронизатора меняется, что ухудшает процесс его влючения, а тем.самым делает привод ненадежным в работе.

Цель изобретения — повышение надежности привода.

Поставленная цель достигается тем, что в подшипнике выключения муфты сцепления выполнена расточка, в которой размещен палец прижимного элемента синхронизатора, соединенный разъемно с подшипником выключения муфты сцепления, на пальце нажимного элемента синхронизатора установлена ступенчатая разрезная втулка с лапками, на одном конце которой выполнен упор, а другой ее конец выполнен коническим.

Разъемное соединение пальца нажимного элемента синхронизатора с подшипником выключения муфты сцепления выполнено в виде нарезки с несимметричным профилем сечения, при этом нарезка выполнена на внутренней поверхности расточки подшипника выключения муфты сцепления.

950200

Между пальцем нажимного элемента синхронизатора и нажимным элементом установлен диск с выступом, шарнирно закрепленный на корпусе.

На фиг.1 схематически показан привод управления синхронизатором короб- 5 ки передач и муфтой сцепления, общий вид; на фиг.2 - вид A на фиг.1; на фиг.3 — палец нажимного элемента синхронизатора; «а фиг.4 — привод с диском. 1С

В корпусе 1 (фиг.1) установлена муфта 2 сцепления, выключаемая подшипником 3 выключения муфты сцепления, на который действует рычаг 4. В корпусе 1 установлен вал 5 коробки передач, на котором установлен нажимной элемент б синхронизатора. На подшипнике 3 размещен палец 7. В подшипнике 3 выполнена расточка 8, в которой размещен палец 7, соединенный разъемно с подшипником. На пальце 7установлена ступенчатая разрезная втулка-8 с лапками 9, имеющая упор 10 и коническую поверхность 11.

Разъемное соединение пальца 7 с подшипником 3 выполнено в виде нарезки 12 (фиг.3) с несимметричным профилем сечения, при этом нарезка выполнена на внутренней поверхности расточки подшипника 3. Кеяду пальцем 7 нажимного элемента б на шарнире 13 ЗС (фиг.4) установлен диск 14 с выступом 15.

Привод работает следующим образом.

При повороте рычага 4 подшипник 35

3 перемещают к нажимному элементу б синхронизатора. Воздействие на нажимной элемент б и прижатие элемента

6 к корпусу 1 вызывает замедление вращения вала 5 коробки передач. С 4С этого момента палец 7 застопорен относительно подшипника.3. В связи с этим, если осевое перемещение подшипника 3 не закончено, то втулка . 8 взаимодействует конической поверх- 45 ностью 1 с подрпипником 3, что вызывает раздвижение лапок 9. Нарезка лапок 9 входит в нарезку 12.и подшипник 3 воздействует на нажимной элемент б. Поскольку на валу 5 короб- С ки передач частота вращения уменьшается, то это способствует облегчению включения передачи.

При снятии усилия с рычага 4 подшипник 3 под действием пружин муфты

2 сцепления возвращается в исходное положение (фиг.1).При этом происходит перемещени втулки 8 и устранение зазора между ней и пальцем 7. Лапки 9 сжимаются и выходят из нарезки 12.

По мере износа фракционных поверхностей элементов муфты 2 сцепления происходит взаимное смещение подшипника

3 и пальца. 7, положение которого относительно нажимного элемента 6 неизменно.

Формула изобретения

1. Привод управления синхронизатором коробки передач и муфтой сцепления, содержащий подшипник выключения муфты сцепления, нажимной элемент синхронизатора с размещенным на подшипнике включения муфты сцепления пальцем, отличающийся тем, что, с целью повышения надежности привода, в подшипнике выключения муфты сцепления выполнена расточка, в которой размещен палец на1 жимного элемента синхронизатора, соединенный разъемно с подшипником выключения муфты сцепления, на пальце нажимного элемента синхронизатора установлена ступенчатая разрезная втулка с лапками, на одном конце которой выполнен упор, а другой ее конец выполнен коническим.

2. Привод по п.1, о т л и ч а юшийся тем, что соединение пальца нажимного элемента синхронизатора с подшипником выключения муфты сцепления выполнено в виде нарезки с нессиметричным профилем сечения, при этом нарезка выполнена на внутренней поверхности расточки подшипника выключения муфты.

3. Привод по пп.1 и 2, о т л и.ч а ю шийся тем, что между пальцем нажимного элемента синхронизатора и нажимным элементом синхронизатора установлен диск с выступом, шарнирно закрепленный на корпусе.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ 9 1146374, 1963. ,2. Патент США Р 3202247, кл.192-13, 1965 (прототип).
