Реферат

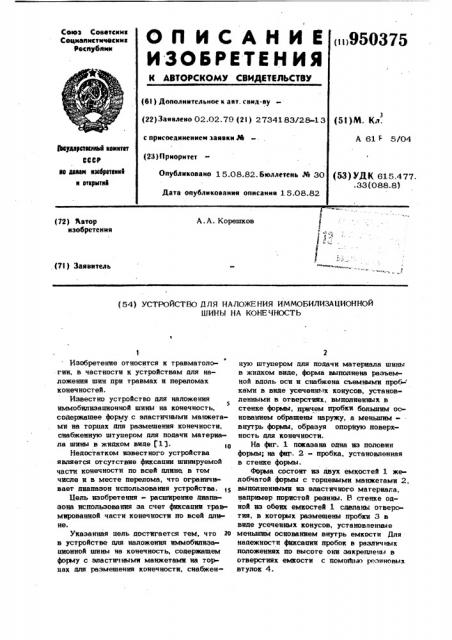

О П И С А Н И Е 950375

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюэ Севетсиин

Сецналистичвснин

Республик (6) ) Дополнительное к авт. саид-ву (22)Заявлено 02.02.79 (2!) 2734183/28-13 (51)М. Кл.

3 с присоединением заявки № (23 } Приоритет

А 61 5104

9куйарстеаиа6 кемнтет

CCCP аю делам нзееретеннй н етерытнй

Опубликовано 15.08.82. Бюллетень № 30 (53) УДК 615.477.. 33 (088.8) Дата опубликования описания 1 5.08.82

А. А. Корешков (72) %втор изобретения т

Я (7! ) Заявитель (54) УСТРОЙСТВО ДЛЯ НАЛОЖЕНИЯ ИММОБИЛИЗАЦИОННОЙ

mV Hbt HA KOHESHOCTb

Изобретение относится к травматологии, в частности к устройствам для наложения шин при травмах и переломах конечностей.

Известно устройство для наложения

5 иммобилизацнонной шины на конечность, содержащее форму с эластичными манжетами на торцах для размещения конечности, снабженную штуцером для подачи матерна« ла шины в жидком виде f13. о

Henocòsòêîì известного устройства является отсутствие фиксации шинируемой части конечности по всей длинЕ в том числе и в месте перелома, что ограничивает диапазон использования устройства.

Цель изобретения - расширение диапазона использования аа счет фиксации травмированной части конечности по всей длине.

Указанная цель достигается тем, что 2о в устройстве для наложения иммобилиэационной шины на конечность, содержащем форму с эластичными манжетами на торцах для размещения конечности, снабженную штуцером для подачи материала шины в жидком виде, форма выполнена разъемной вдоль оси и снабжена сьемными проб- камн в виде усеченных конусов, установленными в отверстиях, выполненных в стенке формы, причем пробки большим основанием обращены наружу, а меньшимвнутрь формы, образуя опорную поверхность для конечности.

На фнг. 1 показана одна из половин формы; на фиг. 2 - пробка, установленная в стенке формы.

Форма состоит из двух емкостей 1 желобчатой формы с торцевыми манжетами 2, выполненными иэ эластичного материала, например пористой резины. В стенке одной иэ обеих емкостей 1 сделаны отверстия, в которых размещены пробки 3 в виде усеченных конусов, установленные меньшим основанием внутрь емкости Для надежности фиксации пробок в различных положениях по высоте он» закреплены в отверстиях емкости с помотттыо резиновых втулок 4.

Для подачи в форму м ериала шины форма снабжена штуцером 5. -Фиксация емкостей 1 в рабочем положении произвол ся с помощью ремней 6 и пряжек 7, которые имеются на каждой из емкостей. 5

Наложение шины с помощью формы осуществляют следующим образом.

Пробки 3 устанавливают в, отверстиях формы, регулируя высоту их выступания с учетом формы шинируемой части конечноо 1О ти. Затем одну иэ емкостей 1 располагают на столе, придав ей устойчивое положение

Ф и в ней размещают конечность, прошедшую необходимую медицинскую обработку. После этого на конечность накладывают вторую 15 емкость 1 и скрепляют ее с первой емкостью с помощью резиновых застежек.

Затем через штуцер 5 подают материал

lItHEIbI в жидком виде.

Форму оставляют на конечности до пол

20 ного затвердеван йз материала, после чего ее снимают.

Предложенная конструкция формы обеспечивает фиксацию травмированной части конечности в процессе наложения шины. 25 что позволяет использовать ее при откры75 4 тых переломах, причем процесс наложения шины является кратковременной операцией.

9503

Ф о ормула изобретения

Устройство для наложения иммобилизационной шины на конечность, содержащее форму с эластичными манжетами на торцах для размещения конечности, снабженную штуцером для подачи материала,шины в жидком виде, о т л и ч а ю щ е ес я тем, что, с целью расширения диапазона использования за счет фиксации трав мированной части конечности по всей длине, форма выполнена разъемной вдоль оси и снабжена съемными пробками в виде усеченных конусов, установленными в отверстиях, выполненных в стенке формы, причем пробки большим основанием обращены наружу, а меньшим - внутрь формы, образуя опорную поверхность для конечности.

Источники информации, принятые во внимание при акспертизе

1. Патент CLUA No 3563234, кл. 128-90, опублик. 1971 {прототип).
