Устройство для мойки крупных емкостей
Иллюстрации
Реферат
ю
Союз Сонетсиих
Социалистических
Реснубпии

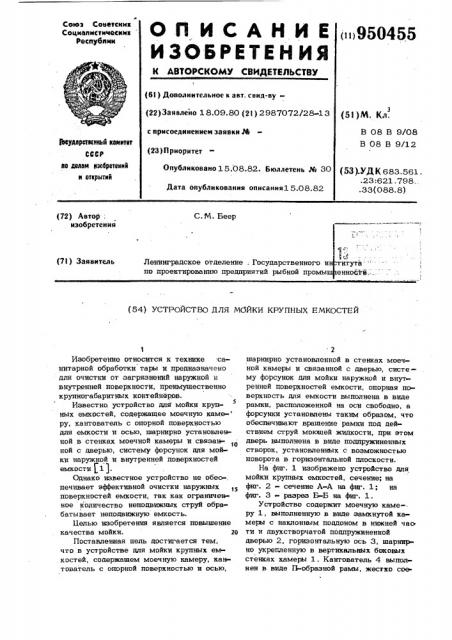

Il H C A H H Е пi950455
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (63) Дополнительное к авт. свид-ву(22) Заявлено 18.09.80 (21) 2987072/28-1 3 (51 } Щ (д
В 08 В 9/08
В 08 В 9/12 с присоединением заявки М (23) Приоритет
3Ьвударственвй камнтвт
СССР ав делам рзобретеккй
II открытка
Опубликовано 15.08.82. Бюллетень № 30
Дата опубликования описания1 5.08.82 (53 }.УД К 683.561. .23:621.798.. .33(088. 8) С.М. Беер (72) Автор; изобретения а 1
) Д титута- " . енноств.:.
Ленинградское отделение Государственного и по проектированию предприятий рыбной промы (7l ) Заявитель (54) УСТРОЙСТВО ДЛЯ МОЙКИ КРУПНЫХ ЕМКОСТЕЙ
Изобретение относится к технике санитарной обработки тары и предназначено для очистки от загрязнений наружной и внутренней поверхности, преимущественно крупногабаритных контейнеров.
Известно устройство для мойки круп5 ных емкостей, содержащее моечную кам - ру, кантователь с опорной поверхностью для емкости и осью, шарнирно установленной в стенках моечной камеры и связанной с дверью, систему форсунок для мойки наружной и внутренней поверхностей емкости (1 ).
Однако известное устройство не обес-, печивает аффективной очистки наружных поверхностей емкости, так как ограниченное количество неподвюкных струй обрабатывает неподвижную емкость.
Целью изобретения является повышение качества мойки. 20
Поставленная пель достигается тем, что в устройстве для мойки крупных ем« костей, содержащем моечную камеру, кантователь с опорной поверхностью и осью, 2 шарнирно установленной в стенках моечной камеры и связанной с дверью, систему форсунок для мойки наружной и внутренней поверхностей емкости, опорная поверхность для емкости выполнена в виде рамки, расположенной на оси свободно, а форсунки установлены таким образом, что обеспечивают вращение рамки под действием струй моющей жидкости, при этом дверь выполнена в виде подпружиненных створок, установленных с возможностью поворота в горизонтальной плоскости.
На фиг. 1 изображено устройство для мойки крупных емкостей, сечение; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.
Устройство содержит моечную камеру 1, выполненную в виде замкнутой камеры с наклонным поддоном в нюкней час ти и двухстворчатой подпружиненной дверью 2, горизонтальную ось 3, шарнир но укрепленную в вертикальных боковых стенках камеры 1. Кантователь 4 выполнен в виде П-образной рамы, жестко сое950455 диненной с осью 3, и содержит раму 5, шарнирно укрепленную s кантователе 4.
Кроме того, устройство содэржит при -. вод 6, расположенный вне камеры 1 и предназначенный для поворота кантователя 4 через посредство оси 3, упор 7, жестко укрепленный на оси 3 и взаимодействующий с дверью 2," систему трубопроводов 8 с форсунками 9 для подачи моющей жидкости, сливной патрубок 10. io
При этом рамка 5 укрепленная свободно на оси, является опорной поверхностью для емкости 11, а .форсунки установле ны таким образом, что обеспечивают вращение рамки под действием струй моющей жидкости, которая вытекает из форсунок.
Дверь 2 выполнена в виде подпружиненных створок, установленных с возможностью поворота в горизонтальной плоскости.
B одном варианте конструкции (фиг. 2) вращение рамки.с амкостью происходит вследствие того, что оси форсунок 9 (наружные либо внутренние), подающие моющую жидкость, повернуты на угол k=5:30 относительно диаметральной плоскости, проходящей через ось вращения рамки и соответствующее сопло.
В другом варианте конструкции (фиг. 3) вращение рамки с емкостью происходит вследствие того, что часть моющей жид кости попадает из дополнительного сопла зо
12 на лопатки 13, расположенные на рамке 5. При этом угол о/ равен нулю (фиг. 2).
Устройство работает следующим образом.. 35
Емкость 11, подлежащая мойке, устанавливается в рамку 5 (положение показанo пунктиром); С помощью. привода.6 ось 3 с кантователем 4 поворачивает ем» кость 11 и падает ее внутрь камеры. 4О
При этом подпружиненная дверь 2 закрывается благодаря взаимодействию с упорами 7, укрепленными на оси 3.
Положение емкости вне камеры - дном вниз, внутри камеры - дном вверх. В тру бопровод 8 поступает моющая жидкость, которая через форсунки 9 попадает на внутренние и наружные поверхности ем кости. Происходит мойка емкости. После окончания процесса мойки кантователь 4 поворачивает емкость и выносит ее из моечной камеры 1. Дверь при этом автоматически открывается благодаря взаимодействию с упорами 7.
Таким образом, конструкция предлагаемого устройства обеспечивает эффектив ную очистку емкости„ особенно ее наружной поверхности, вследствие свободного вращения рамки с емкостью под действием струй моющей жидкости.
Формула изобретения
Устройство. для мойки крупных емкостей, содержащее моечную камеру, кантова;тель с опорной поверхностью для емкости и осью, шарнирно установленной в стенках моечной камеры и связанной с дверью, систему форсунок для мойки наружной и внутренней поверхностей емкости, о т— л и ч а ю щ е е с я тем, что, с целью повышения качества мойки, опорная пс верхность для емкости выполнена в виде рамки, расположенной на оси свободно, а форсунки установлены таким ;образом, что обеспечивают вращение рамки под действием струй моющей жидкости, при этом дверь выполнена в виде подпружиненных створок, установленных с возможностью поворота в горизонтальной плоскости.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Ж 234321, кл. В 08 В 9/12, 19R7.
