ОПИСАНИЕ ИЗОБРЕТЕЙИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ И 95051.Зарегистрировано в Патентном отделе управления по стандартизации при Госплане СССР

11. Д. СРХОДОЛЬСКИИ, С. С. ХИТРОВ и И. К. АЛЬЧЕНКО

СПОСОБ ПРАВКИ ЦИЛИНДРИЧЕСКИХ ВИНТОВЫХ ПРУЖИН

Заев. сво февраля 1952 н за Ма!558/445298 в М1н1нстерство пттей сообщения СССР

При изготовлении цилиндрических винтовых пружин после навивки требуется производство правки пружин с целью обеспечения равных зазоров между витками и перпендикулярности оси пружины к ее опорным плоскостям. Эта правка обычно производится вручную.

Цель о изобретения является уменьшение трудоемкости процесса правки иру;кин путем его механизации.

Согласно изобретению пружины правят в горячем состоянии под прессом, приче и сначала производится правка зазоров между витками в разрезанной по диаметральной плоскости цилиндрической оправке,,меющей внутреннюю поверхность, нрофилированную в соответствии с профилем витков пружины, и вслед

:,а этим — -правка опорных плоскостей и,>ужины прижимами пресса путем их выпразления.

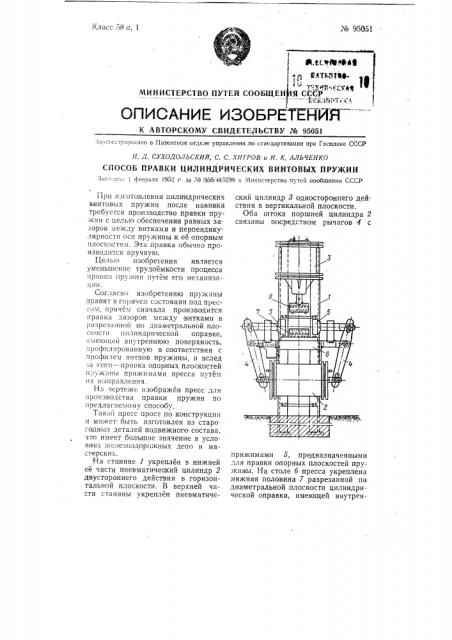

На чертеже изображен пресс для и роизводства правки пружин по предлагаемому способу.

Такой пресс прост по конструкции и может быть изготовлен из старо годных деталей подвижного состава, что имеет большое значение в условия., железнодорожных депо и NBстерских.

На станине 1 укреплен в нижней ее части пневматический цилиндр 2 двустороннего действия в горизонтальной плоскости. В верхней части станины укреплен пневматический цилиндр 3 одностороннего действия в вертикальной плоскости.

Оба штока поршней цилиндра 2 связаны посредством рычагов 4 с прижимами 5, предназначенными для правки опорных плоскостей пружины. На столе 6 пресса укреплена нижняя половина 7 разрезанной по диаметральной плоскости цилиндрической оправки, имеющей внутрен¹ 95051

Ответственный за выпуск Г, Л. Ивпнов

Технический .редактор Д. М. 10двон

Сдано в набор 21/IX 1953 г. Подписано к печати 1 5/1 ч 1954 г. Бумага 70X108 /,,;.

Бумажных листов / о. Печатных листов 0,17. У ..-изд. листов 0,15. Тираж 600 зкз, Т 03311. ЛЕДИЗ 83221/27 Заказ 1767. Бесплатно

6-я типография Трансжелдориздата МПС. Москва. Кривоколенный п., 10 нюю поверхность, профилированную в соответствии с профилем витков пружины. Верхняя половина 8 той же оправки связана со штоком поршня цилиндра 8.

Навитая пружина в горячем состоянии укладывается в нижнюю половину оправки, после чего приводится в действие цилиндр 8. Пружина зажимается в оправке и этим производится правка ее по величине зазоров между витка ми. Немедленно вслед за этим приводится в действие цилиндр 2. Пружины 5 прн этом производят правку опорных плоскостей пружины.

Такой способ правки обеспечивает точность и постоянство зазоров,между витками пружин, постоянство их высоты, строгую перпендикулярность опорных поверхностей относительно оси пружины и ликвидирует надобность в повторном нагреве пружин для закалки вследствие малого перепада температур в интервале от правки до закалки.

Предмет изобретения

Способ правки цилиндрических винтовых пружин в горячем состоянии, отлича1ощийся тем, что в целях придания торцовым плос остям строгой перпендикулярности относительно оси пружины правку производят путем обжатия пружины в осевом направлении при нахождении ее в оправке после радиального обжатия.
