Тиски самоцентрирующие
Патент 950514
Авторы
Классы МПК
Тиски самоцентрирующие
Иллюстрации
Реферат
Союз Советскин
Социалистические
Республик

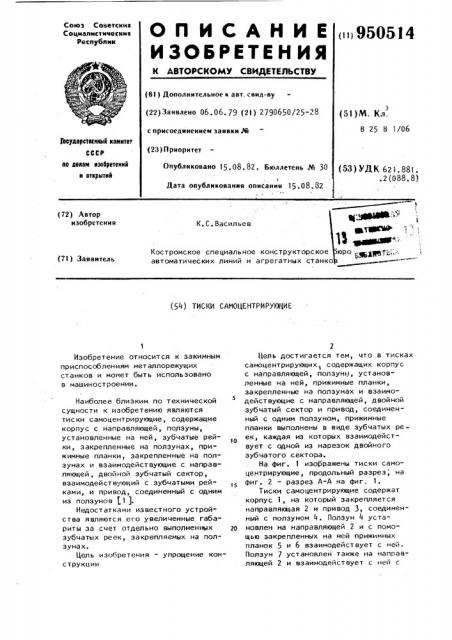

О П И С А Н И Е ()950514
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22)Заявлено 06.06. 79 (21) 2790650/25-28 с присоединением заявки № (23) Приоритет (51) М. Кл.
В 25 В 1/06
Гаеударстмнный камнтет ао делам изобретений н открытий
Опубликовано 15.08.82. Бюллетень № 30 (53) УД К 621. 881 °.2(088.8) r
Дата опубликования описания 15.08.82 . ц „ ффйЭВ " "
11 д юм (72) Автор изобретения
К. С. Васильев
Костромское специальное конструкторское автоматических линий и агрегатных станк юро .,®; у т„-;, ; (71) Заявитель (54) ТИСКИ САМОЦЕНТРИРУЮЩИЕ
Изобретение относится к зажимным приспособлениям металлорежущих станков и может быть использовано в машиностроении.
Наиболее близким по технической сущности к изобретению являются тиски самоцентрирующие, содержащие корпус с направляющей, ползуны, установленные на ней, зубчатые рейки, закрепленные на ползунах, прижимные планки, закрепленные на ползунах и взаимодействующие с направляющей, двойной зубчатый сектор, взаимодействующий с зубчатыми рейками, и привод, соединенный с одним из ползунов (! ).
Недостатками известного устройства являются его увеличенные габариты за счет отдельно выполненных зубчатых реек, закрепляемых на ползуна х.
Цель изобретения — упрощение конструкции
Цель достигается тем, что в тисках самоцентрирующих содержащих корпу с с направляющей, ползуни, установленные на ней, прижимные планки, закрепленные на ползунах и взаимодейст вующие с направляющей, двойной зубчатый сектор и привод, соединенный с одним ползуном, прижимные планки выполнены в виде зубчатых ре о ек, каждая из которых взаимодействует с одной из нарезок двойного зубчатого сектора.
На фиг. 1 изображены тиски самоцентрирующие, продольный разрез, на фиг. 2 - разрез А-А на фиг. 1.
Тиски самоцентрирующие содержат корпус 1, на который закрепляется направляющая 2 и привод 3, соединенный с ползуном 4. Ползун 4 устало новлен на направляющей 2 и с помощью закрепленных на ней прижимных планок 5 и 6 взаимодействует с ней.
Ползун 7 установлен также на направляющей 2 и взаимодействует с ней с
3 95051 помощью прижимных планок 8 и 9. Прижимные планки 6 и 8 выполнены в виде зубчатых реек 10 и 11. В корпусе
1 установлен двойной зубчатый сектор 12„ взаимодействующий своими
5 нарезками с рейками 10 и 11.
Тиски работают следующим образом.
Привод 3 перемещает полэун 4, который посредством зубчатой рейки
11 поворачивает двойной зубчатый сек- to тор 12, приводящий в движение рейки 10. При этом ползуны 4 и 7 со-, вершают взаимно противоположное синхронное перемещение, зажимая или освобождая заготовку. 15
Исключение из конструкции тисков приводных реек и передача их функции прижимным планкам позволяет уменьшить количество входящих в тиски деталей, облегчить их изготовление, упрощается их конструкция и уменьшаются габариты тисков, 1
Формула изобретения
Тиски самоцентрирующие, содержащие корпус с направляющей, ползуны, установленные на ней, прижимные планки, закрепленные на полэунах и взаимодействующие с направляющей, двойной зубчатый сектор и привод, соединенный с одним из полэунов, о т л и ч а ю щ и е с я тем, что, с целью упрощения конструкции, прижимные планки выполнены в виде зубчатых реек, каждая из которых взаимодействует с одной из нарезок двойного зубчатого сектора.
Источники информации, принятые во внимание при экспертизе
1, Heugigenstaedt 8Comp. GMBH
Giel3en (ФРГ) UMA SZM 80/800. Инструкция по эксплуатации, чертеж 33. 19. 001;
33.19.002.
