Устройство для сбора плавающего мусора
Иллюстрации
Реферат

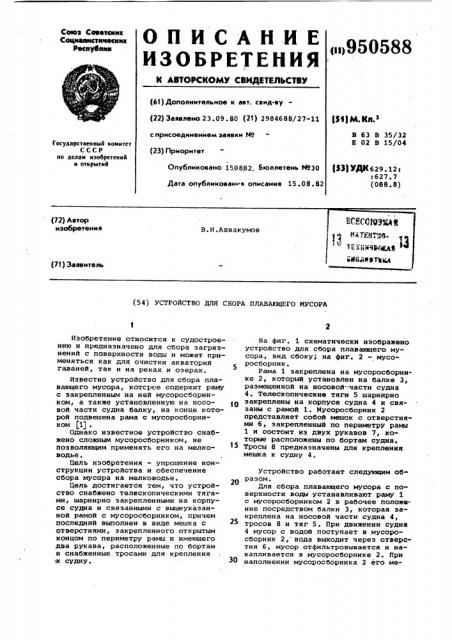

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Севетвкнх
CollttallttctilItectctu
Республггк гггг 950588 г61) Дополнительное к авт. свид-ву (22) Заявлено 23. 09. 80 (21) 2984688/27-11 с присоединением заявки гго (23) Приоритет
Опубликовано 15,0882, Бюллетень М30
Дата опубликования описания 15.08 ° 82
{фф) М g 3
В 63 В 35/32
Е 02 В 15/04
Государственный комитет
СССР по делам нзобретеннй н открытий
{S3) УДК 629.12 г г627.7 (088.8) (54) УСТРОЙСТВО ДЛЯ СБОРА ПЛАВИОЩЕГО МУСОРА
Изобретение относится к судостроению и предназначено для сбора загрязнений с поверхности воды и может применяться как для очистки акваторий гаваней, так и на реках и озерах.
Известно устройство для сбора плавающего мусора, котсрое содержит раму с закрепленным на ней мусоросборником, а также установленную на носовой части судна балку, на конце которой подвешена рама с мусоросборником (11 .
Однако известное устройство снабжено сложным мусоросборником, не позволяющим применять его на мелководье.
Цель изобретения — yrrpoLleHHe конструкции устройства и обеспечение сбора мусора на мелководье.
Цель достигается тем, что устройство снабжено телескопическими тягами, шарнирно закрепленными на корпусе судна и связанными с вышеуказанной рамой с мусоросборником, причем последний выполнен в виде мешка с отверстиями, закрепленного открытым концом по периметру рамы и имеющего два рукава, расположенные но бортам и снабженные тросами для крепления к судну.
На фиг. 1 схематически изображено устройство для сбора плавающего мусора, вид сбоку; на фиг. 2 - мусоросборник °
Рама 1 закреплена на мусоросборнике 2, который установлен на балке 3, размещенной на носовой. части судна
4. Телескопические тяги 5 шарнирно закреплены на корпусе судна 4 и связаны с рамой 1. Мусоросборник 2 представляет собой мешок с отверстиями 6, закрепленный по периметру рамы
1 и состоит иэ двух рукавов 7, которые расположены по бортам судна.
15 Тросы 8 предназначены для крепления мешка к судну 4.
Устройство работает следующим образом.
Для сбора плавающего мусора с по» верхности воды .Устанавливают раму 1 с мусоросборником 2 в рабочее положение посредством балки 3, которая закреплена на носовой части судна 4, тросов 8 и тяг 5. При движении судна
4 мусор с водой поступает в мусоросборник 2, вода выходит через отверстия 6, мусор отфильтровывается и накапливается в мусоросборнике 2. При наполнении мусоросборника 2 его ме950588
Формула изобретения
Составитель Л.Пискунов
Техред A. Ач Корректор E.Ðîøêo
Редактор М.Химчук
Заказ 5873/20 Тираж 462 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 шок снимается и опорожняется илн уничтожается вместе с мусором.
Применение устройства позволяет упростить конструкцию нефтесборника для сбора плавающего мусора не только на акватории, но и на мелководье н вблизи берегов.
Устройство для сбора плавающего мусора, содержащее раму с закрепленным на ней мусоросборником, а также установленную на носовой части судна балку, на конце которой подвешена рама с мусоросборннком, о т л ич а ю щ е е с я тем, что, с целью упрощения конструкции устройства и обеспечения сбора мусора на мелководье, оио снабжено телескопическими тягами, шарнирно закрепленными на корпусе судна и связанными с вышеуказанной рамой с мусоросборником, причем последний выполнен в виде мешка с отверстиями, закрепленного открытым концом по периметру рамы и имеющего два рукава, расположенные
10 по бортам и снабженные тросами для крепления к судну, Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9393147, кл. В 63 В 35/32, 1966 (про тотип} .
