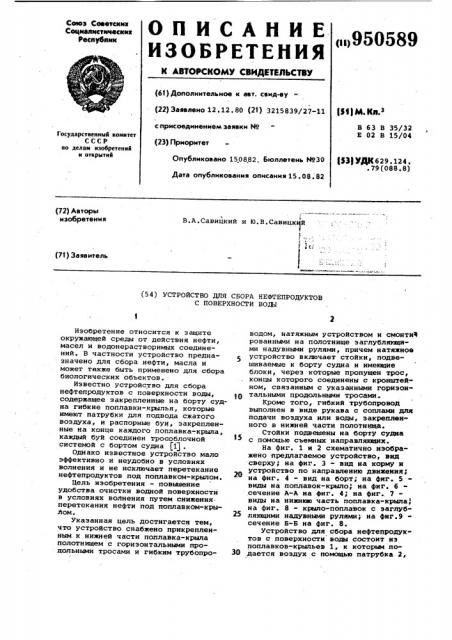

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюз Советских

Социалистических

Реса убаик р1950589 (61)Дополнмтельное к авт. свмд-ву (22) Заявлено 12.12.80 (2t) 3215839/27-11 р,ц g+ з с присоединением заявки Но

В 63 В 35/32

E 02 В 15/04

Государственный комитет

СССР по делам изобретений н открытий (23) Приоритет (531УДК 629.124.

° 79 (088. 8) Опубликовано 150882. Бюллетень МЗО

Дата опубликования описания 15.08.82 (72) Авторы изобретен и я

В.А.Савицкий и Ю.В.Савицкий

1 (71) Заявитель (54) УСТРОИСТВО ДЛЯ СБОРА НЕФТЕПРОДУКТОВ

С ПОВЕРХНОСТИ ВОД>1

Изобретение относится к защите окружающей среды от действия нефти, масел и водонерастворимых соединений. В частности устройство предназначено для сбора нефти, масла и может также быть применено для сбора биологических объектов.

Известно устройство для сбора нефтепродуктов с поверхности воды, содержащее закрепленные на борту судна гибкие поплавки-крылья, которые имеют патрубки для подвода сжатого воздуха, и распорные буи, закрепленные на конце каждого поплавка-крыла, каждый буй соединен трособлочной системой с бортом судна (1) .

Однако известное устройство мало эффективно и неудобно в условиях волнения и не исключает перетекание нефтепродуктов под поплавком-крылом.

Цель изобретения — повьыение удобства очистки водной поверхности в условиях волнения путем снижения. перетекания нефти под поплавком-крылом.

Укаэанная цель достигается тем, что устройство снабжено прикрепленным к нижней части поплавка-крыла полотнищем с горизонтальными продольными тросами и гибким трубопроводом, натяжным устройством и смонтиа рованными на полотнище эаглубляющими надувными рулями, причем натяжное устройство включает стойки, подвешиваемые к борту судна и имеющие блоки, через которые пропущен трос, концы которого соединены с кронштейном, связанным с указанными горизонтальными продольными тросами.

Кроме того, гибкий трубопровод выполнен в виде рукава с соплами для подачи воздуха или воды, закрепленного в нижней части полотнища.

Стойки подвешены на борту судна с помощью съемных направляющих.

На фиг. 1 и 2 схематично изображено предлагаемое устройство, вид сверху, на фиг. 3 — вид на корму и устройство по направлению движениями на фиг. 4 — вид на борт; на фиг. 5 виды на поплавок-крыло, на фиг. 6 сечение A-A на фиг. 4; на фиг. 7виды на нижнюю часть поплавка-крыла, на фиг. 8 - крыло-поплавок с заглубляющнми надувными рулями; на фиг.9 сечение В-В на фиг. 8 °

Устройство для сбора нефтепродуктов с поверхности воды состоит иэ поплавков-крыльев 1, к которым поЗО дается воздух с помощью патрубка 2, 950589 на конце поплавков-крыльев 1 расположены распорные буи Э, которые при помощи тросов 4 соединены трособлочной системой 5 с бортом судна. 6.

На нижней части поплавка-крыла 1 закреплено полотнище 7 с горизонталь- 5 ными продольными тросами 8, гибким трубопроводом 9, натяжным устройством 10 и смонтированными на полотнище 7 заглубляющими надувными рулями

11. Натяжное устройство 10 включает 10 стойки 12, подвешиваемые к борту судна 6 и имеющие блоки 13, через которые пропущен трос 14, концы которого соединены с кронштейном 15, который связан с горизонтальными продольными тросами 8.

Гибкий трубопровод 9 выполнен в виде рукава с соплами 16 для подачи воздуха или воды. Стойки 12 подвешиваются на борту судна с помо" 20 щью съемных направляющих 17. Судно снабжено устройством для перекачки нефти с водой на борт судна (не показано). устройство для сбора нефтепродуктов работает следующим образом.

Натяжное устройство 10 монтируется на борту судна 6. При подаче сжатого воздуха в поплавок-крыло 1 и гибкий трубопровод 9 через патрубок 2 устройство разворачивается.

После раскрытия поплавка-крыла 1 свободный конец с распорным буем

3 отводят в сторону носа судна и опускают в воду. Под действием сопро. тивления воды и в результате натяжения тросов 4 устройство принимает рабочее положение.

В процессе работы сбора нефтепродуктов с поверхности воды сжатый воздух подают с судна в поплавки- 40 крылья 1 и гибкий трубопровод 9 и производят сбор нефтепродуктов. Демонтаж устройства проводят в обратной последовательности.

Применение предлагаемого устрой- 45 ства позволяет повысить удобства работы с устройством для сбора нефтепродуктов с поверхности воды в ус ловиях волнения, путем снижения перетекания нефти под поплавком-крылом.

Формула изобретения

1. Устройство для сбора нефтепродуктов с поверхности воды, содержащее закрепленные на борту судна гибкие поплавки-крылья, которые имеют патрубки для подвода сжатого воздуха, и распорные буи, закрепленные на конце каждого поплавка-крыла, при этом каждый буй соединен трособлочной системой с бортом судна; о т л и— ч а ю щ е е с я тем, что, с целью повышения удобства очистки водной поверхности в условиях волнения путем снижения перетекания нефти под поплав. ком-крылом, оно снабжено прикрепленным к нижней части поплавка-крыла полотнищем с горизонтальными продольными тросами и гибким трубопроводом, натяжным устройством и смонтированными на полотнище заглубляющими надувными рулями, причем натяжное устройство включает стойки, подвешиваемые к борту судна и имеющие блоки, через которые пропущен трос, концы которого соединены с кронштейном, связанным с укаэанными горизонтальными тросами.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что гибкий трубопровод выполнен в виде рукава с соплами для подачи воздуха или воды закрепленного в нижней части полотнища.

3. Устройство по п.1, о т л и ч а ю щ е е с я тем, что стойки подвешены на борту судна с помощью съемных направляющих.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9428979, кл. В 63 В 35/32, 1971 (прототип) .

950589

Фи . 1

Составитель Л.Пискунов

Техред A.A÷ Корректор О.Билак

Редактор A.Õèì÷óê
