Устройство для обогрева строительных швов гидротехнических сооружений

Устройство для обогрева строительных швов гидротехнических сооружений

Иллюстрации

Показать все

Реферат



>М0849

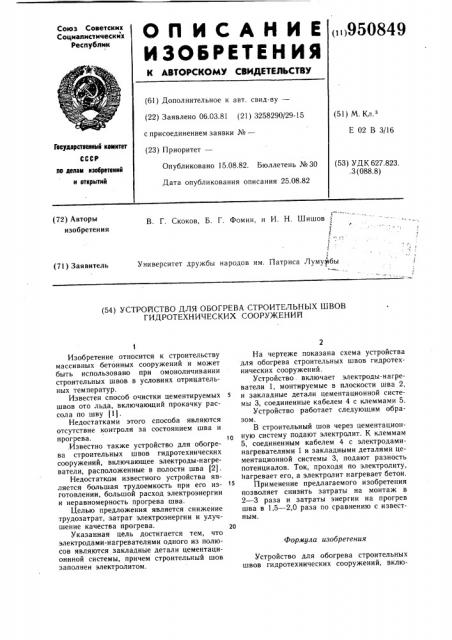

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 06.03.81 (21) 3258290/29-15 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

Е 02 В 3II16

Гееударстееннмй кемнтет

СССР (53) УДК 627.823..3 (088.8) Опубликовано 15.08.82. Бюллетень № 30

Дата опубликования описания 25.08.82 ло делам нзебретеннй н еткрмтий

В. Г. Скоков, Б. Г. Фомин, и И. Н. Шишов

Г

Университет дружбы народов им. Патриса Лумумбы (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБОГРЕВА СТРОИТЕЛЬНЫХ ШВОВ

ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ го

Формула изобретения

Изобретение относится к строительству массивных бетонных сооружений и может быть использовано при омоноличивании строительных швов в условиях отрицательных температур.

Известен способ очистки цементируемых швов ото льда, включающий прокачку рассола по шву (1).

Недостатками этого способа являются отсутствие контроля за состоянием шва и прогрева. ,Известно также устройство для обогрева строительных швов гидротехнических сооружений, включающее электроды-нагреватели, расположенные в полости шва (2).

Недостатком известного устройства является большая трудоемкость при его изготовлении, большой расход электроэнергии и неравномерность прогрева шва.

Целью предложения является снижение трудозатрат, затрат электроэнергии и улучшение качества прогрева.

Указанная цель достигается тем, что электродами-нагревателями одного из полюсов являются закладные детали цементационнной системы, причем строительный шов заполнен электролитом.

На чертеже показана схема устройства для обогрева строительных швов гидротехнических сооружений.

Устройство. включает электроды-нагреватели 1, монтируемые в плоскости шва 2, и закладные детали цементационной системы 3, соединенные кабелем 4 с клеммами 5.

Устройство работает следующим образом.

В строительный шов через цементационную систему подают электролит. К клеммам

5, соединенным кабелем 4 с электродаминагревателями 1 и закладными деталями цементационной системы 3, подают разность потенциалов. Ток, проходя по электролиту, нагревает его, а электролит нагревает бетон.

Применение предлагаемого изобретения позволяет снизить затраты на монтаж в

2 — 3 раза и затраты энергии на прогрев шва в 1,5 — 2,0 раза по сравнению с известным.

Устройство для обогрева строительных швов гидротехнических сооружений, вклю950849

Промороженный ию8

Составитель Ю. Вышкваркин

Редактор .Л. Повхан Техред А. Бойкас Корректор Л. Бокшан

Заказ 5642/33 Тираж 70.9 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 чающее электроды-нагреватели, располо,::сеиные в полости шва, отличающееся тем, го. с целью снижения трудозатрат, электро,.сргии и улучшения качества прогрева, с,. родами-нагревателями одного из полю5 .".:и являются закладные детали цементацио-.ivой системы, причем строительный шов

:яполнен электролитом.

Источники информации, принятые во внимание при экспертизе

1. Сергеев И. П., Фомин Б. Г. Омоноличивание межстолбчатых швов плотины УстьИлимской ГЭС при отрицательных температурах бетона. — «Энергетическое строительство», 1974, № 4, с. 46.

2. Там же, с. 46 — 47.
