Союз Свевтскни

Сецналнстнчвсннв

Рвс убнин

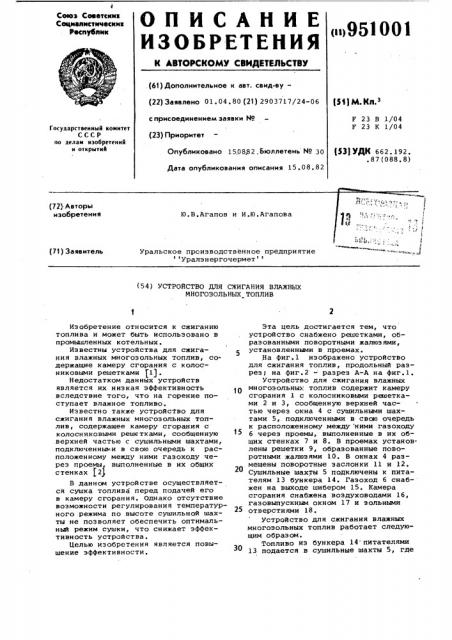

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ р11 951 00 1.(61) Дополнительное к авт. свид-ву— (22) Заявлено 01. 04. 80 (21) 2903717/24-06 с присоединением заявки ¹ (23) Приоритет

Опубликовано 1508,,82 Бюллетень ¹ 30

Дата опубликования описания 15.08.82

Р М К з

F 23 В 1/04

F 23 К 1/04

Государственный комитет

СССР но делам изобретений и открытий (531УДК 662 192.

87 (088 8) (71) Заявитель

Уральское производственное предприятие Уралэнергочермет (54) УСТРОЙСТВО ДЛЯ СЖИГАНИЯ ВЛАЖНЫХ

МНОГОЗОЛЬНЫХ ТОПЛИВ

Изобретение относится к сжиганию топлива и может быть использовано в промышленных котельных.

Известны устройства для сжигания влажных многоэольных топлив, содержащие камеру сгорания с колосниковыми решетками )1).

Недостатком данных устройств является их низкая эффективность вследствие того, что на горение поступает влажное топливо.

Известно также устройство для сжигания влажных мнorозольных топлив, содержащее камеру сгорания с колосниковыми решетками, сообщенную верхней частью с сушильными шахтами, подключенньпи в свою очередь к расположенному между ними газоходу через проемы выполненные в их общих стенках (2

В данном устройстве осуществляется сушка топлива перед подачей его в камеру сгорания. Однако отсутствие воэможности регулирования температурного режима по высоте сушильной шахты не позволяет обеспечить оптимальный режим сушки, что снижает эффективность устройства.

Целью изобретения является повышение эффективности.

Эта цель достигается тем, что устройство снабжено решетками, образованными поворотными жалюзями, установленными в проемах.

На фиг.1 изображено устройство для сжигания топлив, продольный разрез; на фиг.2 - разрез A-A на фиг.1.

Устройство для сжигания влажных многоэольны> топлив содержит камеру сгорания 1 с колосниковыми решетками 2 и 3, сообщенную верхней частью через окна 4 с сушильными шахтами 5,. подключенными в свою очередь к расположенному между ними газоходу б через проемы, выполненные в их общих стенках 7 и 8. В проемах установлены решетки 9, образованные поворотными жалюзями 10. В окнах 4 размещены поворотные заслонки 11 и 12.

Сушильные шахты 5 подключены к питателям 13 бункера 14. Гаэоход 6 снабжен на выходе шибером 15. Камера сгорания снабжена воздуховодами 16, газовыпускным окном 17 и вольными

25 отверстиями 18.

Устройство для сжигания влажных многозольных топлив работает следующим образом.

Топливо иэ бункера 14 питателями

13 подается в сушильные шахты 5, где

951001 происходит его сушка и далее через окна 4 поступает в камеру сгорания 1 на наклонные колосниковые решетки 2, на которых происходит воспламенение и горение топлива. Шлак и несгоревшее топливо с решеток 2 поступает на горизонтальную колосниковую решетку 3, где происходит дожигание топлива 4 и отвод шлака в зольное отверстие 18. Одна часть образовавшихся при сгорании топлива дымовых .газов через газовыпускное окно .

17 отводится на нагрев воды или технологические нужды, .а другая через окна 4 поступает в сушильные шахты 5 на сушку топлива, из которых они через решетку 9 отводятся в газоход 6.

Регулирование количества газов, подаваемых на сушку, осуществляется шибером 15. Регулирование высоты слоя топлива в сушильных шахтах 5. и отключение камеры сгорания 1 от шахт 5 осуществляется поворотными заслонками 11 и 12. Регулирование степени сушки топлива и температурного режима по высоте сушильных шахт 5 осуществляется поворотными жалюзями 10. Изменяя степень поворота жалюзей 10 по высоте pEшетки 9 осуществляют регулируемый по высоте шахт 5 отсек дымовых газов в газоход 6, при котором достигается оптимальный режим сушки, заключающийся в достижении высокой степени сушки топлива при минимальных расходах и температурах на выходе из шахт 5 дымовых газов и отсутствия возгорания топлива в шахтах 5.

Таким образом, выполнение устрой ства с решетками, образованными поворотными жалюзями, установленными в проемах общих стенок сушильных шахт и газохода, повышает эффективность устройства.

Формула изобретения

Устройство для сжигания влажных многозальных топлив, содержа15 щее камеру сгорания с колосниковыми решетками, сообщенную верхней частью с сушильными шахтами, подключенными, в свою очередь, к расположенному между ними газоходу через проемы, выполненные в их об20 щих стенках, о т л и ч а ю щ е е— с я тем, что, с целью повыаения эффективности путем регулирования степени сушки, оно снабжено решетками, образованными поворотными жаЯ5 люзями, установленными в упомянутых проемах.

Источники информации, принятые во внимание при экспертизе

1. Щеголев М.М. Топливо, топки

30 и котельные установки. М., Госиэда тельство r!о строительству и архитектуре, 1953, с. 188.

2. Авторское свидетельство СССР

9 114094, кл. F 23 В 1/14, 1955.
