Устройство для испытания материалов под давлением

Устройство для испытания материалов под давлением

Иллюстрации

Показать все

Реферат

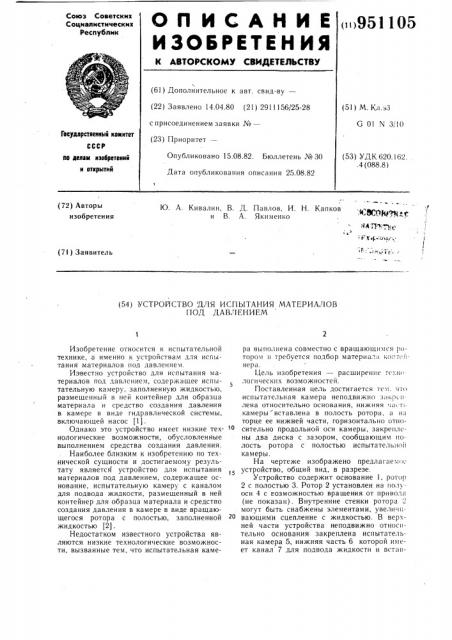

ОП ИСАНИЕ

ИЗЬ6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<»1951105 (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.04.80 (21) 291! 156/25-28 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.э3

G01 N 3/!О

Гоеударствеииый комитет

Опубликовано 15.08.82. Бюллетень ¹ 30

Дата опубликования описания 25.08.82 (53) УДК 620.162..4 (088.8) ло делом изобретеиий и открытий (72) Авторы изобретения

>- 8CAQ i „т;.

Ю. А. Кивалин, В. Д. Павлов, И. Н. Капков и В. А. Якименко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ

ПОД ДАВЛЕНИЕМ

Изобретение относится к испытательной технике, а именно к устройствам для испытания материалов под давлением.

Известно устройство для испытания материалов под давлением, содержащее испытательную камеру, заполненную жидкостью, размещенный в ней контейнер для образца материала и средство создания давления в камере в виде гидравлической системы, включающей насос (1).

Однако это устройство имеет низкие технологические возможности, обусловленные выполнением средства создания давления.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для испытания материалов под давлением, содержащее основание, испытательную камеру с каналом для подвода жидкости, размещенный в ней контейнер для образца материала и средство создания давления в камере в виде вращающегося ротора с полостью, заполненной жидкостью (2) .

Недостатком известного устройства являются низкие технологические возможности, вызванные тем, что испытательная камера выполнена совместно с вращающимся ротором и требуется подбор материал» контл::— нера.

Цель изобретения — расширение техн<. логических возможностей.

Поставленная цель достигается тем. что испытательная камера неподвижно закрсплена относительно основания, нижняя;а. т;" камеры вставлена в полость ротора, а на торце ее нижней части, горизонтально относительно продольной оси камеры, закреплены два диска с зазором, сообщающим полость ротора с полостью испытательной камеры.

На чертеже изображено предлагаемое устройство, общий вид, в разрезе.

Устройство содержит основание 1, ротор

2 с полостью 3. Ротор 2 установлен на полуоси 4 с возможностью вращения от привода (не показан). Внутренние стенки ротора 2 могут быть снабжены элементами, увеличивающими сцепление с жидкостью. В верхней части устройства неподвижно относительно основания закреплена испытательная камера 5, нижняя часть 6 которой имеет канал 7 для подвода жидкости и встав51105

Формула изобретения

3 лена в полость 3 ротора 2. На торце нижней части б камеры 5, горизонтально относительно ее продольной оси закреплены два диска 8 и 9 с зазором 10, сообщающим полость 3 ротора с полостью испытательной камеры 5. Диаметр дисков 8 и 9 выбран исходя из минимального зазора между торцами дисков 8 и 9 и внутренней стенкой ротора 2. Испытательная камера 5 имеет крышку 11, через которую устанавливают контейнер 12 для образца материала.

Устройство работает следующим образом.

В испытательную камеру 5 закладывают контейнер 12 с образцами материалов и камеру 5 закрывают крышкой 11. Через полуось 4 ротору 2 сообщают вращение от привода. При вращении ротора 2 жидкость, занимающая полость 3, под действием центробежных сил, перемещается к периферии ротора 2 и через канал 7 и зазор 10 передает давление жидкости, заполняющей камеру 5, контейнер 12 с образцами материалов нагружается при этом всесторонним давлением.

Устройство допускает использование двух жидкостей с разным назначением: жидкостью с большим объемным весом заполняют ротор 2 и она служит для создания давления, при работе устройства она до испытательной камеры 5 не доходит и в контакт с испытуемыми образцами не вступает.

Объем ее в роторе 2 поддерживается относительно постоянным. Другой жидкостью, имеющей подходящие технологические свойства, заполняют испытательную камеру и она вступает в контакт с испытуемыми образцами. Объем ее может произвольно меняться в зависимости от испытуемых образцов и объема испытательной камеры 5.

Таким образом, предлагаемое устройство

5 позволяет проводить испытания с широкими технологическими возможностями.

Устройство для испытания материалов под давлением, содержащее основание, испытательную камеру с каналом для подвода жидкости, размещенный в ней контейнер для образца материала и средство создания давления в камере в виде вращающегося ротора с полостью, заполненной жидкостью, отличающееся тем, что, с целью расширения технологических возможностей, испытательная камера неподвижно закреплена относительно основа ния, нижняя часть камеры вставлена в полость ротора, а на торце ее нижней части, горизонтально относительно продольной оси камеры, закреплены два диска с зазором, сообщающим полость ротора с полостью испытательной камеры.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 384050, кл. G О! N 3/10, 10.05.71.

2. Авторское свидетельство СССР № 643776, кл. G 01 N 3/1 О, 1 8.05.77 (прототип).
