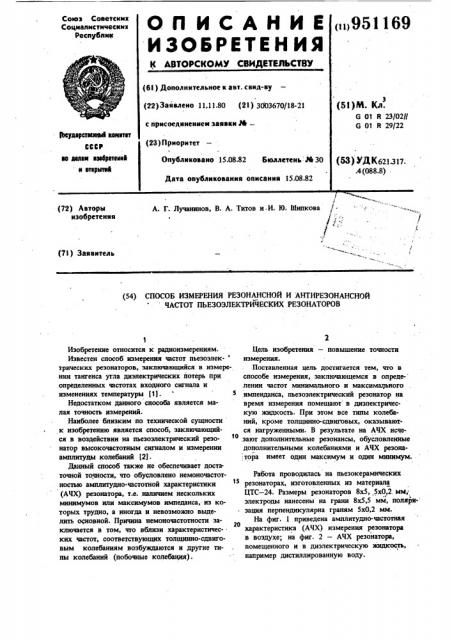

А. Г. Лучанинов, В. А. Титов и-И. Ю. Шипкова ) (72) Авторы изобретения /./" (7l ) Заявитель (54) СПОСОБ ИЗМЕРЕНИЯ РЕЗОНАНСНОЙ И АНТИРЕЗОНАНСНОЙ ЧАСТОТ ПЬЕЗОЭЛЕКТРИЧЕСКИХ РЕЗОНАТОРОВ

Изобретение относится к радиоюмерениям.

Известен способ юмерения частот пьезоэлек- трических резонаторов, заключающийся в измерении тангенса угла диэлектрических потерь при определенных частотах входного сигнала и изменениях температуры (1) .

Недостатком данного способа является малая точность измерений.

Наиболее близким по технической сущности к изобретению является способ, заключающийся в воздействии на пьезоэлектрический резонатор высокочастотным сигналом и юмерении аьпппггуды колебаний (2).

Данный способ также не обеспечивает достаточной толсты, что обусловлено немоночастотностью амшпггудно-частотной характеристики (АЧХ) резонатора, т.е. наличием нескольких минимумов или максимумов импеданса, из которых трудно, а иногда и невозможно вьщелить основной. Причина немоночастотности заключается в том, что вблизи характеристичес-. ких частот, соответствующих толщинно-сдвиговым колебаниям возбуждаются и другие типы колебаний (побочные колебацня).

Цель изобретения — повышение точности измерения.

Поставленная цель достигается тем, что в способе измерения, заключающемся в опреде- лении частот минимального и максимального импенданса, пьезоэлектрический резонатор на время измерения помещают в диэлектрическую жидкость. При этом все типы колебаний, кроме толщинно-сдвиговых, оказываются нагруженными. В результате на АЧХ исчезают дополнительные резонансы, обусловленные дополнительными колебаниями и АЧХ резонатора имеет один максимум и один минимум

Работа проводилась на пьезокерамических резонаторах, юготовленных из материала

ЦТС вЂ” 24. Размеры резонаторов 8х5, 5х0,2 мм; электроды нанесены на грани 8х5,5 мм, поляри- зация перпендикулярна граням 5х0,2 мм.

На фиг. 1 приведена амплитудно-частотная характеристика (АЧХ) измерения резонатора в воздухе; на фиг. 2 — АЧХ резонатора, помещенного и в диэлектрическую жидкость, например дистиллированную воду.

3 951169 4

Применение данного способа позволяет по- заключающийся в определении частот максимальвыснть точность измерения. Он прост в осу- ного и минимального импедансов, о т л и ч аществлении, не требует использования спе- ю шийся тем, что, с целью повышения точцнального оборудования н не приводит к не- . ности пьезоэлектрический резонатор на время обратимым изменениям параметров пьеэозлек- "эмерения помещают в диэлектрическую жидтрнка.

Составитель В. Егорова

Техред Ж, Кастелевич Корректор О.Билак

Редактор Т. Парфенова

Тираж 717 . Подписное.ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, .Ж вЂ” 35, Раушская наб., д, 4/5

Заказ 5937/49

Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4

Формула изобретения

Способ измерения резонансной н антирезонансной частот пьезоэлектрических резонаторов, Источники информации, принятые во внимание при экспертизе

1. Заявка ФРГ У 2402967, кл. G 01 R 29/22, 23.12.76.

2. Патент США N 3840804, кл. 324 — 56, 08. 10.74.
