Реферат

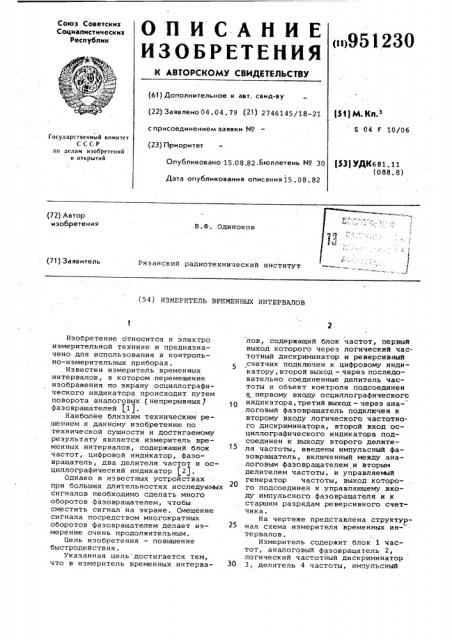

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз .Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву (22) Заявлено 04.04. 79 (2!) 2746145/18-21 151) М. КЛ.

6 04 F 10/06 с присоединением заявки Мо (23) Приоритет

Государственный комитет

СССР по делам изобретений и открытий (53) УДК681.11 .(088. 8) Опубликовано 15.08.82.Бюллетень М 30

Дата опубликования описания15.08.82 (72) Автор изобретения

В.Ф. Одиноков

Рязанский радиотехнический институт (7! ) Заявитель (54) ИЗМЕРИТЕЛЬ ВРЕМЕННЫХ ИНТЕРВАЛОВ

Изобретение относится к электро измерительной технике и предназначено для использования в контрольно-измерительных приборах.

Известен измеритель временных интервалов, в котором перемещение иэображения по экрану осциллографического индикатора происходит путем поворота аналоговых (непрерывных) фазовращателей (11.

Наиболее близким техническим решением к данному изобретению по технической сущности и достигаемому результату является измеритель временных интервалов, содержащий блок частот, цифровой индикатор, фаэовращатель, два делителя частот и осциллографический индикатор f2).

Однако в известных устройствах при больших длительностях исследуемых сигналов необходимо сделать много оборотов фазовращателем, чтобы сместить сигнал на экране. Смещение сигнала посредством многократных оборотов фаэовращателем делает измерение очень продолжительным.

Цель изобретения - повышение быстродейcTaия.

Указанная цель достигается тем, что в измеритель временных интервалов, содержащий блок частот, первый выход которого через логический частотный дискриминатор и реверсивный счетчик подключен к цифровому индикатору, второй выход — через последовательно соединенные делитель частоты и обьект контроля подсоединен к первому входу осциллографического индикатора, третий выход — через аналоговый фазовращатель подключен к второму входу логического частотно. го дискриминатора, второй вход осциллографического индикатора подсоединен к выходу второго делителя частоты, введены импульсный фазовращатель, включенный между аналоговым фазовращателем и вторым делителем частоты, и управляемый генератор частоты, выход которого подсоединен к управляющему входу импульсного фазовращателя и к старшим разрядам реверсивного счетчика.

На чертеже представлена структурная схема измерителя временных интервалов.

Измеритель содержит блок 1 частот, аналоговый фазовращатель 2, логический частотйый дискриминатор

З0 3, делитель 4 частоты, импульсный

951230

15 формула изобретения

Фазовращатель 5, реверсивный счетчик б, объект 7 контроля,.делитель

8 частоты, цифровой индикатор 9, осциллографический индикатор 10 и управляемый генератор 11 частоты.

Принцип измерения длительности исследуемого импульса заключается в перемещении изображения на экране осциллографического инди катора 10 на необходимую величину (например, от переднего до заднего фронта) и регистрации длительности по цифровому индикатору 9.

Перемещение изображения происходит при изменении Фазы развертки относительно импульса запуска объекта 7 контроля. При большой длительности исследуемого импульса дополнительное изменение фазы производится ав.— томатически посредством импульсного фазовращателя 5. Для этого относительно начала отсчета (условный нуль угла f )устанавливают либо

fg @70р либо fg= f ГО, IIpH уставов" ке уФ у- на импульсный фаэовращатель 5 в старшие разряды счетчика

6 подаются соответствующий знаковый потенциал и импульсы, частота которых пропорциональна у у (Под действием этих импульсов Фаза развертки начинает дискретно сдвигаться в соответствующую сторону, что одновременно регистрируется счетчиком 6 и индикатором 9. При подходе изображения к нужному месту экрана угол уменьшают, уменьшается и скорость перемещения иэображения. При = 0 изображение останавливается и оставшуюся часть исследуемого импульса доводят до нужного места экрана Фазовращателем 2.

Импульсный Фазовращатель 5 работает на вычитании или добавлении счетных импульсов на входе делителя 8. Поэтому шаг дискретного сдвига Фазы фазовращателем 5 определяется периодом счетных импульсов.

В соответствии с этим определяется номер старшей декады счетчика б, на вход которого поступают импульсы возбуждения от управляемого генератора 11 частоты.

Введение импульсного Фазовращателя и управляемого генератора частоты автоматизирует измерительные операции, повышая производительность труда оператора. В экспериментальном макете дискретность цифрового отсчета по цепи аналогового фазовращателя равна 10.10 с

10 (прототип). В изобретении отсчет по цепи управляемого генератора частоты и импульсного фазовращателя — 10 10 8 с..Измеритель временных интервалов, содержащий блок частот, первый выход которого через логический час-.

20 тотный дискриминатор и реверсивный счетчик подключен к цифровому. индикатору, второй выход через последовательно соединенные делитель частоты и объект контроля подсоединен к пеРвому входу осциллограФического индикатора, третий выход через аналоговый фазовращатель подключен .к второму входу логического частотного дискриминатора, второй вход осциллографического индикатора подсоединен к -выходу второго делителя частоты, о т л и ч а ю щ и йс я тем, что, с целью повышения быстродействия, в измеритель введены импульсный Фазовращатель, включенный между аналоговым фазовращателем и вторым делителем частоты, и управляемый генератор частоты, выход которого подсоединен к управляющему входу импульсного Фазовращателя и к старшим разрядам реверсивного счетчика.

Источники информации, принятые во внимание при экспертизе

1. АвтОрское свидетельство СССР

45 Р 491924, кл. G 04 F 11/08, 1972.

2. Одиноков В.Ф., Кремнев В.И.

Измеритель временных интервалов.

Известия ВУЗов. Приборостроение, т. XVII, 9 8, Л., 1974 (прототип).
