Многоканальный распределитель сигналов (его варианты)

Многоканальный распределитель сигналов (его варианты)

Иллюстрации

Показать все

Реферат

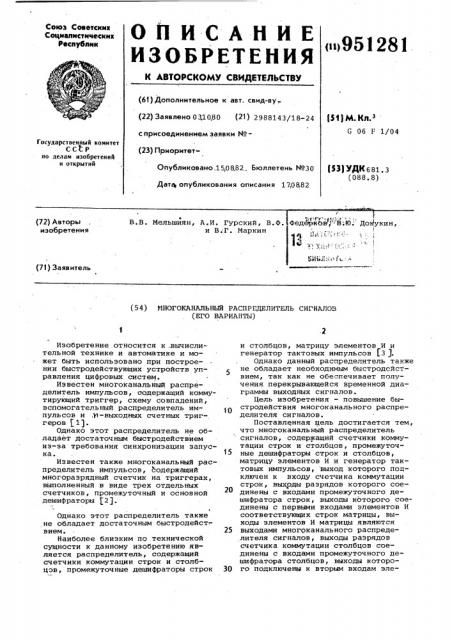

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсннк

Соцналнстнческнк

Республнн

«i>951281 (61) Дополнительное к авт. свид-ву (22) Заявлено 031080 (21) 2988143/18-24 с присоединением заявки ¹ (23) ПриоритетОпубликовано:15,08,82,. Бюллетень ¹30

151)М Кл з

G F 1/04

Государстаенный комитет

С С Г. Р но делам изобретений и открытий (53) УДК б 81. 3 (088.8) Дата опубликования описания 170882

/ о " f"г :) .

В . В . Мельшиян, А окукин (72) Авторы изобретения.И. Гурский, В.Ф. и В;Г. Маркин

ФедоркЬв, В.В. Д

%3;; -/ .;-„,! 1- . "

:.i .; (71) Заявитель (54) МНОГОКАНАЛЬНЫЙ РАСПРВДЕЛИТЕЛЬ СИГHAJIOB (ЕГО ВАРИАНТЫ) Изобретение относится к вычислительной технике и автоматике и может быть использовано при построении быстродействующих устройств управления цифровых систем.

Известен многоканальный распределитель импульсов, содержащий коммутирующий триггер, схему совпадений, вспомогательный распределитель импульсов и .И-выходных счетных триггеров f1).

Однако этот распределитель не обладает достаточным быстродействием из-за требования синхронизации запуска.

Известен также многоканальный распределитель импульсов, содержащий многоразрядный счетчик на триггерах, вйполненный в виде трех отдельных счетчиков, промежуточный и основной дешифраторы 12).

Однако этот распределитель также не обладает достаточным быстродейст-. вием.

Наиболее близким по технической сущности к данному изобретению является распределитель, содержащий счетчики коммутации строк и столбцов, промежуточные дешифраторы строк и столбцов, матрицу элементов И и генератор тактовых импульсов 3 ).

Однако данный распределитель также

5 не обладает необходимым быстродействием, так как не обеспечивает получения перекрывающейся временной диаграммы выходных сигналов.

Цель изобретения — повышение быстродействия многоканального распределителя сигналов.

Поставленная цель достигается тем, что многоканальный распределитель сигналов, содержащий счетчики коммутации строк и столбцов, промежуточные дешифраторы строк и столбцов, матрицу элементов И и генератор тактовых импульсов, выход которого подключен к входу счетчика коммутации строк, выходы разрядов которого соединены с входами промежуточного дешифратора строк, выходы которого соединены с первыми входами элементов И соответствующих строк матрицы, выходы элементов И матрицы являются

25 выходами многоканального распределителя сигналов, выходы разрядов счетчика коммутации столбцов соединены с входами промежуточного дешифратора столбцов, выходы которо30 ro подключены к вторым входам эле951281 ментов И соответствующих столбцов матрицы, за исключением элементов

И последней строки матрицы, содержит также регистр коммутации строк, регистр коррекции и дополнительную матрицу элементов И, причем входы разрядов регистра коммутации строк подключены к соответствующим выходам промежуточного дешифратора строк, а выходы разрядов регистра коммутации строк соединены с первыми входами элементов И соответствую щих строк дополнительной матрицы элементов И, выходы которых являются дополнительными выходами многоканального распределителя сигналов, выходы промежуточного дешифратора столбцов соединены с . вторыми входами элементов И дополнительной матрицы за исключением элементов И последней строки дополнительной матрицы и с входами соответствующих разрядов регистра коррекции, выходы разрядон которого подключены к вторым входам соответствующих элементов И последних строк матрицы элементов И и дополнительной матрицы элементов И, тактовый нход регистра коммутации строк соединен с выходом генератора тактовых импульсов, вход счетчика коммутации столбцов и тактовый вход регистра коррекции соединены с выходом предпоследнего разряда регистра коммутации строк.

Поставленная цель достигается тем, что многоканальный распределитель сигналов, содержащий счетчики коммутации строк и столбцов, промежуточные дешифраторы строк и столбцов, матрицу элементов И и генера-. тор тактовых импульсов, выход которого подключен к входу счетчика коммутации строк, выходы разрядов которого соединены с входами промежуточного дешифратора строк, выходы которого соединены с первыми входами элементов И соответствующих строк матрицы, выходы элементов И матрицы являются выходами многоканального распределителя сигналов, выходы разрядов счетчика коммутации столбцов соединены с входами промежуточного дешифратора столбцов, выходы которого подключены к вторым входам элементов И соответствующих столбцов матрицы, за исключением элементов И последней строки матрицы содержит также регистр коммутации строк, регистр коррекции, дополнительную матрицу элементов И и дополнительные дешйфраторы строк и столбцов, причем нходы разрядов регистра коммутации строк подключены к выходам разрядов счетчика коммутации строк, а выходы разрядов регистра коммутацпи строк соединены с нходами дополнительного дешифратора строк, выходы которого соединены с первыми входами элементов И соответствующих строк дополнительной матрицы элементов И, выходы которых являются дополнительными выходами многоканального распределителя сигналов, выходы промежуточного дешифратора столбцов соединены с вторыми входами элементов И дополнительной матрицы эа ис10 ключением элементов И последней строки дополнительйой матрицы, выходы разрядов счетчика коммутации столбцов соединены с входами соответствующих разрядов регистра коррекции, выходы

15 разрядов которого подключены к входам дополнительного дешифратора столбцов, выходы которого. соединены с вторыми входами соответствующих элементов И последних строк матрицы элементов И и дополнительной матрицы элементов И, тактовый вход регистра коммутации строк соединен с выходом генератора тактовых импульсов, вход счетчика коммутации столбцов и тактовый вход регистра коррекции соединены с предпоследним выходом дополнительного дешифратора строк.

На фиг.1 представлена функциональная схема одного варианта исполнения многоканального распределителя сигналов; на фиг.2 — временные:диаграммы; на фиг.3 — функциональная схема другого варианта исполнения многоканального распределителя сигналон.

Распределитель (фиг.1) включает счетчики коммутации строк 1 и столбцов 2, регистр коммутации строк 3, регистр коррекции 4, генератор такто вых импульсов 5, промежуточные дешиф40 раторы строк 6 и столбцов 7, матрицу элементов И 8 и дополнительную матрицу элементов И 9. Другой вариант распределителя l фиг.3) содержит, кроме того, дополнительные дешифратор строк

10 и дешифратор столбцов 11.

Распределитель работает следующим образом.

По заднему фронту положительных тактовых импульсов типа "меандр" генератора 5 и положительных импульсов переноса с предпоследнего выхода регистра коммутации строк 3 соответственно меняют свое состояние выходы разрядов счетчиков коммутации строк

1 и столбцов 2. По переднему же фронту этих импульсов соответственно в регистр коммутации строк 3, имеющий разрядность 2, где и — разрядность ) счетчика 1, и в регистр коррекции 4, <0 имеющий разрядность 2, где ич -раз— рядность счетчика 2, записывается ин.формация с выходов промежуточных дешифраторон строк б и столбцон 7, .состояния которых к началу соответствующего импульса установились и

951281 меняются лишь после окончания импульсов. Тогда информация в регистрах

3 и 4 повторяет .с задержкой на длительность импульса соответствующей тактовой частоты информацию дешифрированных состояний соответственно счетчиков 1 и 2, и одновременно осуществляется жесткая синхронизация состояний соответствующих пар счетчик-регистр. Для любого состояния . счетчика коммутации столбцов 2 и ре. 10 гистра коррекции 4 включенным окажется лишь один столбец основной 8 и дополнительной 9 матриц элементов

И. Регистр коррекции 4 служит для устранения скола сигналов и импульс- г5 ных помех на выходах последних строк соответственно основной 8, дополнительной 9 матриц элементов И в моменты переключения столбцов. По мере поступления импульсов тактового генератора 5 на выходах промежуточного дешифратора строк б и регистра коммутации строк 3 вырабатывается циклически изменяющаяся последовательность импульсных сигналов. Эта последова" тельность, будучи логически умножен-- 25 ной на состояние выходов промежуточ ного дешифратора столбцов 7 и счетчика коррекции 4, формирует на выходах основной 8 и дополнительной

9 матриц элементов И, являющихся со30 ответственно нечетными и четными выходами (каналами l распределителя, серию циклически повторяющихся перекрывающихся импульсных сигналов, д ительность котор х равна период 35 следования тактовых импульсов генератора 5. Необходимости в дополнительной синхронизации счетчиков 1 и

2 и регистров 3 и 4 нет, так как диаграмма выходных сигналов может на". 40 чаться с любого сигнала и далее синхронизируется автоматически сигналами генератора 5 и переноса. Временные диаграммы (фиг.2) соответствуют распределителю на 32 канала, тогда 45 разрядность счетчиков 1 и 2, синтезированных для работы в циклическом коде, И = ч =2, разрядность регистров 3 и 4 равна 4. На диаграмме показаны сигналы типа "меандр" задающего генератора тактовых импульСов, относительно которых синхронизированы все временные диаграммы распределнтеля, состояние выходов промежуточного дешифратора строк б (ДШб/1/... Дйб/4/) 55 регистра коммутации строк 3 (Рг3/1/..

Рг3/4/), промежуточного дешифратора столбцов 7 (ДШ7/1/...ДШ7/4/) и регистра коррекции 4 (Рг4/17...Рг4/4/), а также выходные перекрывающиеся сигналы распределителя 51... 532 (один цикл).

В другом варианте распределителя (фиг.3)дополнительные дешифраторы строк 10 и столбцов 11 подключены 65 к выходам соответственно регистра коммутации строк 3 и регистра коррекции 4. В регистры коммутации строк 3 и коррекции 4 информация заносится соответственно с выходов счетчиков коммутации строк 1 и столбцов 2. При этом разрядности счетчика

1 и регистра 3, счетчика 2 и регистра 4 попарно совпадают. В остальном работа распределителей, представленных на фиг.1 и фиг.3, идентична.

Таким образом, многоканальный распределитель сигналов, реалггзованный по представленной схеме повьиаает быстродействие за счет удвоения сигналов в цикле; является экономичным с точки зрения затрат оборудования (причем, при разрядности счетчиков 1 и 2 И -&=4 более экономичной является схема, представленная на фиг.3); работает от .сигналов типа

"меандр". Для реализации режима распределения импульсов необходимо простробировать элементы И матриц

8 и 9 импульсами генератора 5.

Формула изобретения

1. Многоканальный распределитель сигналов, содержащий счетчики коммутации строк и столбцов, промежуточные

I дешифраторы строк и столбцов, мат рицу элементов И и генератор тактовых импульсов, выход которого подключен к входу счетчика коммутации строкг выходы разрядов которого соединены с входами промежуточного дешифратора строк, выходы которого соединены с первыми входами элементов И соответствующих строк матрицы, выходы элементов И матрицы являются выходами многоканального распределителя сигналов, выходы разрядов счетчика коммута ции столбцов соединены с входами промежуточного дешифратора столбцов, выходы которого подключены к вторым входам элементов И соответствующих столбцов глатрицы, за исключением элементов И последней строки матрицы, отличающийся тем, что, с целью повышения быстродействия, он содержит регистр коммутации строк, регистр коррекции и дополнительную матрицу элементов И, причем входы разрядов регистра коммутации строкподключены к соответствующим выходам промежуточного дешифратора строк, а вы- ходы разрядов регистра коммутации строк соединены с первыми входами элементов И соответствующих строк дополнительной матрицы элементов И, выходы которых являются дополнительными выходами многоканального распределителя сигналов, выходы промежуточного дешифратора столбцов соединены с вторыми входами элементов И дополнительной матрицы, за исключе951281

8 нием элементов И последней строки дополнительной матрицы, и с входами соответствующих разрядов регистра коррекции, выходы разрядов которого подключены к вторым входам соответствующих элементов H последних строк . 5 матрицы элементов И и дополнительной матрицы элементов И, тактовый вход регистра коммутации строк соединен с выходом генератора тактовых импульсов, вход счетчика коммутации столб" )p цов и тактовый вход регистра коррекции соединены с выходом предпоследнего разряда регистра коммутации строк.

2. Многоканальный распределитель сигналов, содержащий счетчики коммутации строк и столбцов, промежуточные дешифраторы строк и столбцов, матрицу элементов И и генератор тактовых импульсов, выход которого подключен к входу счетчика коммутации строк, выходы разрядов которого соединены с входами промежуточного дешифратора строк, вЫходы которого соединены с первыми входами элементов И соответствующих строк матрицы, выходы элементов И матрицы являются выходами многоканального распределителя сигналов, выходы разрядов счетчика коммутации столбцов соединены с входами промежуточного дешифратора столбцов, выходы которого подключены к вторым входам элементов И соответствующих столбцов матрицы, за исключением элементов И последней строки матрицы, отличающийся тем, что, с целью повышения быстро- 35 действия, он содержит регистр коммутации строк, регистр коррекции, дополнительную матрицу элементов И и дополнительные дешифраторы строк и столбцов, причем входы разрядов 4О регистра коммутации строк подключены к выходам разрядов счетчика коммутации строк, а выходы разрядов регистра коммутации строк соединены с входами дополнительного дешифратора строк, выходы которого соединены с первыми входами элементов И соответствующих строк дополнительной матрицы элементов И, выходы которых являются дополнительными выходами многоканального распределителя сигналов, выходы промежуточного дешифратора столбцов соединены с вторыми входами элементов И дополнительной матрицы, за исключением элементов И последней строки дополнительной матрицы, выходы разрядов счетчика коммутации столбцов соединены с входами соответствующих разрядов регистра коррекции, выходы разрядов которого подключены к входам дополнительного дешифратора столбцов, выходы которого соединены с вторыми входами соответствующих элементов И последних строк матрицы элементов И и дополнительной матрицы элементов И, тактовый вход регистра коммутации строк соединен с выходом генератора тактовых импульсов, вход счетчика коммутации столбцов и тактовый вход регистра коррекции соединены с предпоследним выходом дополнительного дешифратора строк.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 402152, кл. Н 03 К 17/62, 1972.

2. Авторское свидетельство СССР

Р 455489, кл. Н 03 К 17/62, 1973.

3. Букреев И.Н. и др. Микроэлектронные схемы цифровых устройств ° М.,,"Советское радио", 1975, с.281, рис.6.15 (прототип1.
