Класс 47f, 8,, СССР

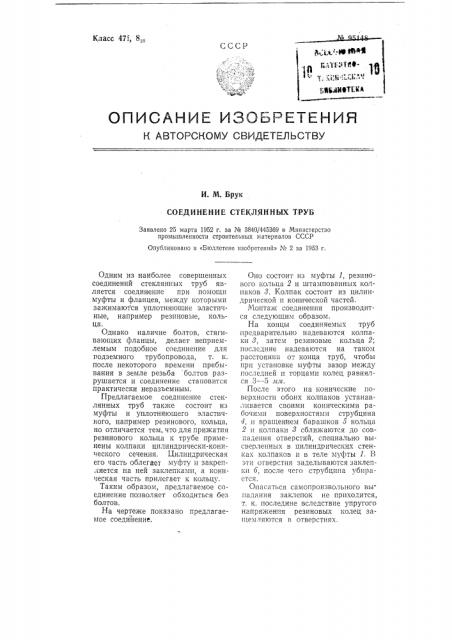

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. М. Брук

СОЕДИНЕНИЕ СТЕКЛЯННЫХ ТРУБ

Заявлено 25 марта 1952 г. за Ме 3840/445369 в Министерство промышленности строительных материалов СССР

Опубликовано в «Бюллетене изобретений» М 2 3а 1953 r.

Одним из наиболее совершенных соединений стеклянных труб является соединение при помощи муфты и фланцев, между которыми зажимаются уплотняющие эластичные, например резиновые, кольца.

Однако наличие болтов, стягивающих фланцы, делает неприемлемым подобное соединение для подземного трубопровода, т. к. после некоторого времени пребывания в земле резьба болтов разрушается и соединение стаповится практически неразъемным.

Предлагаемое соединение стеклянных труб также состоит из муфты и уплотняющего эластичного, например резинового, кольца, но отличается тем, что для прижатия резинового кольца к трубе применены колпаки цилиндрически-конического сечения. Цилиндрическая его часть облегая муфту и закрепляется на ней заклепками, а коническая часть прилегает к кольцу.

Таким образом, предлагаемое соединение позволяет обходиться без болтов.

На чертеже показано предлагаемое соедийение.

Оно состоит из муфты 1, резинового кольца 2 и штампованных колпаков 8. Колпак состоит из цилиндрической и конической частей.

Монтаж соединения производится следующим образом.

На концы соединяемых труб предварительно надеваются колпаки >, затем резиновые кольца 2; последние надеваются на таком расстояни „ oò конца труб, чтобы при установке муфты зазор между последней и торцами колец равнялся 3 — 5 ил.

После этого на конические поверхности обоих колпаков устанавливается своими коническими рабочимп поверхностями струбцина

4, и вращением барашков 5 кольца

2 и колпаки 8 сближаются до совпадения отверстий, специально высверленных в цилиндрических стенках колпаков и в теле муфты 1. В эти отверстия заделываются заклепки 6, после чего струбцина убирается.

Опасаться самопроизвольного выиадания заклепок не приходится, т. к. последние вследствие упругого напря>кения резиновых колец защемляются в отверстиях. № 95148

Предмет изобретения

Отг. редактор Л. Г. Голандский

Ста.:.дартгиз. Подп. к печ. 13llll-1957 r, Объем 0,125 п. л Типаж 250. Пена 25 коп.

Гор. Алатырь, типография № 2 Министерства культуры Чувашской АССР, Зак. 327

При демонтаже достаточно вынуть заклепки, чтобы соединение можно было разобрать на отдельные детали.

Соединение стеклянных труб муфтой с уплотняющими эластичными, например резиновыми, кольцами, о т л и ч а ю щ е е с я тем, что . для прижатия последних к трубе и к муфте применены имеющие цилиндрически-коническое сечение колпаки, цилиндрические части которых облегают муфты и закрепляются на ней заклепками при прижатии конических частей к кольцам.
