Устройство для защиты преобразовательного моста от нарушений коммутаций

Устройство для защиты преобразовательного моста от нарушений коммутаций

Иллюстрации

Показать все

Реферат

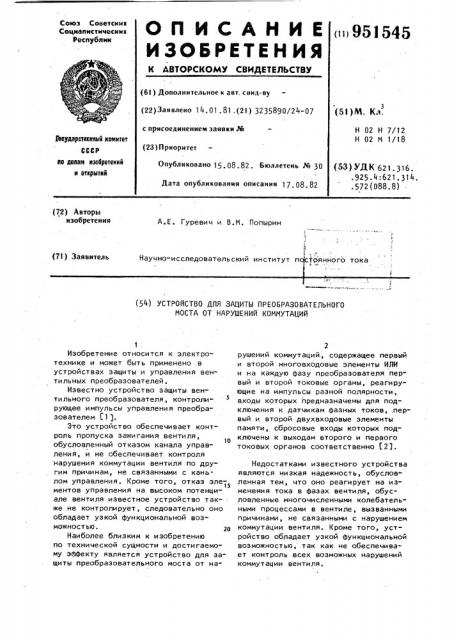

(и) 951545

Союз Советски к

Соцмалистмческмк

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) Дополнительное к авт. свнд-ву (22) Заявлено 14, 01. 81. (21) 3235890/24-07,(5! )М. Кл. с присоединением заявки 1(в (23) Приоритет

Н 02 Н 7/12

Н 02 M 1/18.1Ъаударстакиаый комитет

СССР ао делая иэабретеиий и открытий

Опубликовано 15. 08. 82. Бюллетень М 30 (5Ç) УДК 621 ° 316. .925.4:621,314. .572(088.8) Дата опубликования описания 17.08 82

: (72) Автори изобретения

А.Е. Гуревич и В.М. Попырин

fl

Научно-исследовательский институт и тоянного тока

L (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЦИТЫ ПРЕОБРАЗОВАТЕЛЬНОГО

МОСТА ОТ НАРУЫЕНИЙ КОММУТАЦИЙ

t .

Изобретение относится к электротехнике и может быть применено в устройствах защиты и управления вентильных преобразователей.

Известно устройство защиты вентильного преобразователя, контролирующее импульсы управления преобразователем 51).

Это устройство обеспечивает контроль пропуска зажигания вентиля, обусловленный отказом канала управления, и не обеспечивает контроля нарушения коммутации вентиля по другим причинам, не связанными с каналом управления. Кроме того, отказ we-, ментов управления на высоком потенциале вентиля известное устройство также .не контролирует, следовательно оно обладает узкой функциональной возможностью. го

Наиболее близким к изобретению по технической сущности и достигаемому эффекту является устройство для защиты преобразовательного моста от на2 рушений коммутаций, содержащее первый и второй многовходовые элементы ИЛИ и на каждую фазу преобразователя первый и второй токовые органы, реагиру" ющие на импульсы разной полярности, входы которых предназначены для подключения к датчикам фазных токов, пер" вый и второй двухвходовые элементы памяти, сбросовые входы которых подключены к выходам второго и первого токовых органов соответственно (2).

Недостатками известного устройства являются низкая надежность, обуслов" ленная тем, что оно реагирует на изменвния тока в фазах вентиля, обусловленные многочисленными колебатель" ными процессами в вентиле, вызванными причинами, не связанными с нарушением коммутации вентиля. Кроме того, устройство обладает узкой функциональной возможностью, так как не обеспечивает контроль всех возможных нарушений коммутации вентиля.

951545

Цель изобретения - повышение надежности устройства и расширение его функциональной возможности.

Поставленная цель достигается тем, что устройство снабжено дополнитель" ным элементом ИЛИ, первым и вторым элементами временной задержки и на каждую фазу первым и вторым формирователями импульсов, причем выходы пер- вых элементов памяти каждой фазы под- о ключены к соответствующим входам первого основного элемента ИЛИ, выход которого через первый элемент временной задержки подключен к одному входу дополнительного элемента ИЛИ, выходы вторых элементов памяти каждой фазы подключены к соответствующим входам второго основного элемента ИЛИ, выход которого через второй элемент временной задержки подключен к другому входу дополнительного элемента ИЛИ, первый и второй формирователи импульсов каждой фазы подключены соответственно между первыми токовым органом и элементом памяти и вторыми токовым органом и элементом памяти этой же фазы.

На чертеже представлена структур" ная схема устройства.

Устройство содержит в каждой фазе первый 1 и второй 2 токовые органы, реагирующие на импульсы разной полярности> входы которых предназначены для подключения к датчикам фазных токов, а выхоцы через первый 3 и второй 4 формирователи импульсов подклю- з. чены к одним входам соответственно первого 5 и второго 6 элементов памяти, Сбросовые входы первого 5 и второго 6 элементов памяти подключены к д(, выходам второго 2 и первого 1 токовых органов этой же фазы соответственно.

Выходы первых элементов памяти 5 каждой фазы подключены к соответствующим входам первого основного элемента ИЛИ 7, выход которого через первый элемент временной задержки 8 подключен к одному входу элемента ИЛИ 9, выходы вторых элементов памяти 6 каждой фазы подключены к соответствующим входам второго элемента ИЛИ 10, выход которого через второй элемент временной задержки 11 подключен к другому входу дополнительного элемента ИЛИ 9.

Устройство работает следующим образом.

В нормальном режиме работы моста прИ снижении каждого из фазных токов данной полярности ниже минимальной уставки, что имеет место в конце интервала коммутации, соответствующие токовые органы 1 и 2 изменяют сигналы на выходах с логической "1" на логический "0", в результате чего запускаются соответствующие формирователи импульсов 3 и 4 и подключенные к ним элементы памяти 5 и 6. Сброс элементов памяти сигналов токовых органов данной полярности происходит в моменты появления фазных токов противоположной полярности. Поскольку сдвиг между соседними сигналами элементов памяти, объединенных на входе основных элементов ИЛИ 7 и 10, составляет примерно 60 эл.град - дополнительный элемент ИЛИ 9 не срабатывает и сигнал на выходе устройства отсутствует, При нарушении коммутации — пропуска включения вентиля преобразовательного моста, работающего в выпрямительном режиме, из-за отсутствия

Фока не срабатывает, например, токовый орган 1, в результате чего вообще не сбрасывается элемент памяти 6, что через элемент ИЛИ 10 приводит к появлению длительного сигнала на входе элемента временной задержки 11 и к его срабатыванию по истечении заданного времени - устройство срабатывает на выход через элемент ИЛИ 9. Аналогично действует устройство на поврежденном мосте и в том случае, если в результате нарушения коммутации вентилей этого моста общий ток установки периодически снижается до нуля.

При нарушении коммутации - пропуска включения вентиля преобразовательного моста, работающего в инверторном режиме, в связи с существованием во время этого повреждения фазных токов только определенной полярности в каждой из фаз, в момент возникновения нарушения, как и в предыдущем случае, не сбрасывается элемент памяти 6, а в момент начала однофазного режима работы моста по вентилям фазы A длительно срабатывают еще и элементы памяти 5 предыдущей и 6 следующей фазы по отношению к пропустившей, что приводит к длительным сигналам на входах обоих элементов временной задержки 8 и 11 и к срабатыванию защиты на выход через заданное время. Аналогично устройство работает и при прямом пробое или перекрытии

951545 вентиля в инверторном режиме, а также при длительном однофазном режиме, когда коммутации вообще не возобновляются.

В момент прекращения коммутаций из-за исчезновения, например, всех управляющих импульсов в преобразовательном мосте остаются гореть два вентиля разной полярности, через которые и фазы вентильной обмотки продол- о жает протекать ток, поддерживаемый другими мостами. В результате, после окончания последней коммутации срабатывает формирователь импульсов погасшего вентиля и его элемент памяти, ко->s торый остается длительно в сработанном состоянии из-за прекращения коммутаций, что приводит к срабатыванию защиты на выход по истечении выдержки времени соответствующего элемента вре-щ менной задержки.

Применение изобретения позволяет расширить функциональные возможности устройства для защиты преобразовательного моста от нарушений коммутации гз и повысить надежность защиты.

Формула изобретения зо

Устройство для защиты преобразова тельного моста от нарушений коммута-! ций, содержащее первый и второй многовходовые элементы ИЛИ и на каждую фазу преобразователя первый и второй токовые органы,. реагирующие на импульсы разной полярности, входы которых предназначены для подключения к датчикам фазных токов, первый и второй двухвходовые элементы памяти, сбросовые входы которых подключены к выходам второго и первого токовых органов соответственно, о т л и ч аю щ е е с я тем, что, с целью расширения функциональных вазможностей и повышения надежности, оно снабжено дополнительным элементом ИЛИ, первым и вторым элементами временной задержки и на каждую фазу первым и вторым формирователями импульсов, причем выходы первых элементов памяти каждой фазы подключены к соответствующим входам первого основного элемента ИЛИ, выход которого через первый элемент временной задержки подключен к одному входу дополнительного элемента ИЛИ, выходы вторых элементов памяти каждой фазы подключены к соответствующим входам второго основного элемента ИЛИ, выход которого через второй элемент временной задержки подключен к другому входу дополнительного элемента ИЛИ, первый и второй формирователи импульсов каждой фазы подключены соответственно между первыми токовым органом и элементом памяти и вторыми токовым органом и .элементом памяти этой же фазы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР 535657, кл. H 02 H 7/10, 1972.

2. Авторское свидетельство СССР и 687523, кл. H 02 Н 7/10, 1977.

951545

Составитель 10. Бояринов

Ре8актор И. Бандура ТехредЖ. Кастелевич Корректор

Заказ 5954/о7 Тираж 669 Подписное .

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

11303$, Москва, Ж 3, Раушская наб., д. 4/5

- В. Э-Э. ф.

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
