Реферат

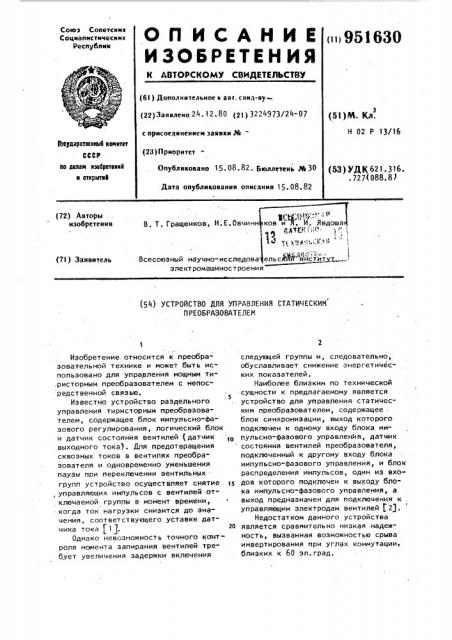

ф дтСК (,№ ° Д . -.,„...-) 1<,1

-..Ь, Ф t, ель сЬФ" йн сти туд

Всесоюзный научно-исследова электромашиностроения (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ СТАТИЧЕСКИМ

ПРЕОБРАЗОВАТЕЛЕМ

Изобретение. относится к преобразовательной технике и может быть использовано для управления мощным ти.ристорным преобразователем с непосредственной связью.

Известно устройство раздельного управления ти ристорным преобразователем, содержащее блок импульсно-фазового регулирования, логический блок и датчик состояния вентилей (датчик выходного тока). Для предотвращения сквозных токов в вентилях преобразователя и одновременно уменьшения паузы при переключении вентильных групп устройство осуществляет снятие д5, управляющих импульсов с вентилей отключаемой группы в момент времени, когда ток нагрузки снизится до значения, соответствующего уставке датчика -.oêý (1 ). го

Однако невозможность точного контроля момента запирания вентилей требует увеличения задержки включения следующей группы и, следовательно, обуславливает снижение энергетических показателей.

Наиболее близким по технической сущности к предлагаемому является устройство для управления статическим преобразователем, содержащее . блок синхронизации, выход которого подключен к одному входу блока импульсно-фазового управления, датчик состояния вентилей преобразователя, подключенный к другому входу блока импульсно-фазового управления, и блок распределения импульсов, один из входов которого подключен к выходу блока импульсно-фазового управления, а выход предназначен для подключения к .

I упра.вляющим электродам. вентилей 1 2).

Недостатком данного устройства является сравиительно низкая надежность, вызванная возможностью срыва инвертирования при углах коммутации, близких к 60 эл.град.

9516

Цель изобретения - повышение надежности устройства.

Поставленная цель достигается тем, что устройство снабжено регистром памяти с информационным и команд 5 ным входами, причем его выход соединен с другим входом блока распреде" ления импульсов, информационный вход подключен к выходу блока синхронизации, а командный вход — к выходу датчика состояния вентилей.

На фиг. 1 приведена принципиаль" ная схема предлагаемого устройства для управления статическим преобразователем; на фиг. 2 - диаграммы работы элементов этого устройства.

Управляющие переходы вентилей пре образователя 1 связаны с выходом блока распределения импульсов 2, вход

3 которого связан с выходом регистра памяти 4, а выход 5 — с выходом блока импульсно-фазового регулирования

6. Выход блока синхронизации 7 соединен со входом 8 регистра памяти и входом 9 блока импульсно-фазового регулирования 6. Выход датчика гостояния вентилей 10 подключен ко входу 11 регистра памяти 4 и входу 12 блока импульсно-фазового регулирования, имеющего также вход 13 для Вео- 3< да угла регулирования.

Функции блока синхронизации 7 может выполнять либо блок низкой .частоты при работе преобразователя на частотно управляемый асинхронный дви35 гатель, либо датчик положения ротора при работе преобразователй на вентильный двигатель.

При этом блок синхронизации 7 вырабатывает три сигнала 0-1(фиг.2) дли-„ тельностью 180 эл.град, сдвинутые относительно друг друга на 120 эл.град которые поступают на информационный вход 8 регистра памяти 4. На командный вход 11 регистра поступают импульсы.0 ос датчика состояния вентилей 10, причем прохождению тока че, рез вентили преобразователя 1 соот ветствует уровень логического нуля на выходе датчика состояния венти50 лей, а отсутствию тока соответствует единичный импульсный сигнал. С приходом очередного ФРонта сигнала 0 1 с блока синхронизации 7 на вход 9». блока импульсно-Фазового регулирования 6 угол управления вентилей M увеS5 личивается до значения, соответствующего инверторному режиму преобразователя. Это способствует ускорению

30 4 спадания тока через вентили. В момент времени, соответствующий закрытию вентилей, на выходе датчика состояния вентилей 10 появляется импульс, который по входу 12 переводит блок импульсно"фазового регулирования 6 в состояние, соответствующее выпрямительному режиму преобразователя с заданным по входу 13 законом изменения угла управлениями .. Одновременно импульс С о поступает на командный вход 11 регистра памяти 4, что приводит к запоминанию и передаче информации с информационного вхо" да 8 на вход блока распределителя импульсов 2 в виде сигналов Ug. Это обеспечивает вступление в работу следующих вентилей преобразователя в соответствии с алгоритмом переключения °

Если коммутация не успела завершиться в течение 60 эл.град., т.е. к моменту прихода очередного фронта с блока синхронизации 7, то поскольку сигнал на выходе датчика состояния веытилей 10 по-прежнему равен логичес- кому нулю, запись и передача информации со входа 8 регистра памяти 4 на его выход не происходит, а система импульсно-фазового регулирования

g по-прежнему находится в состоянии, соответствующем инверторному режиму.

И только при окончании коммутации, т.е. с приходом импульса с выхода датчика состояния вентилей 10, происходит запись и передача уже последующей.информации со входа 8 регистра памяти 4 íà его выход, что обеспечивает- включенные на выпрямительный режим соответствующих вентилей. и

Таким образом, предлагаемое устройство обладает более высокой надежностью, так как исключает возможность протекания сквозных токов.

Формула изобретения

Устройство для управления статическим преобразователем, содержащее блок синхронизации, выход которого подключен к одному входу блока импульсно-фазового управления, датчик состояния вентилей преобразователя, подключенный к другому входу блока импульсно-фазового управления, и блок распределения импульсов, один из входов которого подключен к выходу блока импульсно-фазового чправле-.

951630

ВНИИПИ Заказ 5969/72 Тираж 721 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ния, а выход предназначен для подключения к управляющим электродам вентилей, о т л и ч а ю щ е е с я тем, что, с целью повызения надежности, оно снабжено регистром памяти с информационным и командным входами, причем его выход соединен с другим входом блока распределения импульсов, информационный вход подключен к .выходу блока синхронизации, а командный вход - к выходу .датчика состояния вентилей.

Источники и нформаци и, принятые во внимание при экспертизе

1. Жемеров Г. Г. Тиристорные npes образователи частоты с непосредственной связью. M., "Энергия", 1977, с. 223-228.

2. Вентильные двигатели и их при10 менение на электроподвижном составе.

Под ред. Б. Н. Тихменева. M., "Транспорт", 1976. с. 196.
