Преобразователь последовательности импульсов в одиночный импульс

Преобразователь последовательности импульсов в одиночный импульс

Иллюстрации

Показать все

Реферат

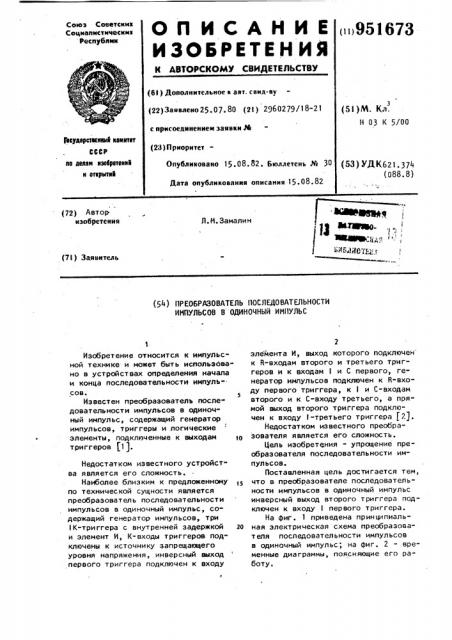

О П И С А Н И Е ()951673

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсник

Социалистичесиии

Республии (61) Дополнительное к авт. свид-ву (22) Задавлено 25. 07. 80 (21) 2960279/18-21 с присоединением заявки М (23) Приоритет(5I)M. Кл.

Н 03 К 5/00

Ркударстмнныб комитет

СССР во делам наовретеннй н отерытвЯ

Опубликовано 15.08.S2. Бюллетень № 30

Дата опубликования описания 1 . 08. 82 (53) УДК621. 374 (088.8) (72) Автор изобретения

Л.И. Замалин (7l ) Заявитель (54) ПРЕОБРАЗОВАТЕЛЬ ПОСЛЕДОВАТЕЛЬНОСТИ

ИИПУЛЬСОВ В ОДИНОЧНЫЙ ИМПУЛЬС

Изобретение относится к импульсной технике и может быть использовано в устройствах определения начала и конца последовательности импульсов.

Известен преобразователь последовательности импульсов в одиночный импульс, содержащий генератор импульсов, триггеры и логические элементы, подключенные к выходам триггеров (1 1.

Недостат ком из вест ного устройст" ва является его сложность.

Наиболее близким к предложенному по технической сущности является преобразователь последовательности импульсов в одиночный импульс, содержащий генератор импульсов, три

IK-триггера с внутренней задержкой 2о и элемент И, К-входы триггеров подключены к источнику запрещающего уровня напряжения, инверсный выход первого триггера подключен к входу элемента И, выход которого подключен к R-входам второго и третьего триггеров и к входам I и С первого, генератор импульсов подключен к R-входу первого триггера, к I и С-входам второго и к С-входу третьего, а прямой выход второго триггера подключен к входу I-третьего триггера (2).

Недостатком известного преобра зователя является его сложность.

Цель изобретения - упрощение преобразователя последовательности импульсов.

Поставленная цель достигается тем, что в преобразователе последовательности импульсов в одиночный импульс инверсный выход второго триггера подключен к входу I первого триггера.

На фиг. 1 приведена принципиальная электрическая схема преобразователя последовательности импульсов в одиночный импульс, на фиг. 2 - временные диаграммы, поясняющие его работу.

3 9516?

Преобразователь содержит генера-": тор импульсов 1 и триггеры 2 и 3.

Преобразователь работает следующим образом.

При приходе входного импульса на прямых выходах триггеров 2, 3 появляются сигналы, соответствующие логическому "0", а на выходе преобразова" теля - логический "1".

Первый же после входного тактовый импульс перебрасывает триггер 2 в состояние соответствующее логической "1" .на выходе, а триггер 3 не изменяет своего состояния, и на выходе преобразователя сохраняется сигнал, соответствующий логической "1".

Второй импульс на входе преобразователя устанавливает-.триггер 2 в состояние, соответствующее.логическому "0", состояние триггеров 3, а следовательно, и уровень напряжения на выходе преобразователя не изменяется. Сигнал на выходе преобразователя соответствует логической н1" до тех пор, пока на его входе " последовательность импульсов вне зависимости от ее длины (см. Фиг. 2).

Таким образом, подключение инверс ного выхода триггера 3квходу 1 триг-. гера 2 в совокупности с перечислен"

3 ф ными выше соединениями позволяет упростить преобразователь последовательности импульсов в одиночный импульс, исключив из него триггер и элемент И.

Формула изобретения

Преобразователь последовательноròè импульсов в одиночный импульс, содержащий генератор импульсов и два

1К-триггера, входы К которых подключены к источнику запрещающего уровня напряжения, входы С - к выходу генератора импульсов, входы R соединены между собой, а прямой выход первого триггера подключен к входу ) второго триггера, о т л и ч а юшийся тем, чтд, с целью упрощения преобразователя, инверсный выход второго триггера подключен к входу

l первого триггера.

Источники инФормации, прынятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 362447, кл. Н 03 К 5/156у1970.

2. Авторское свидетельство СССР и 645254, кл. H 03 K 5/156, 1977 (прототип) .
