Реферат

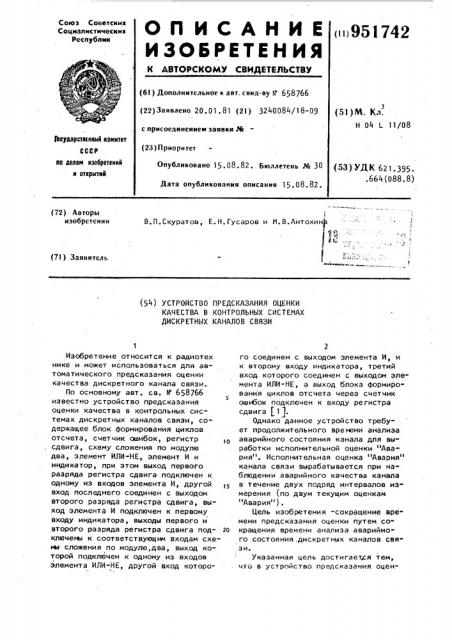

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()951742

Союз Соыетскик

Социалистические

Республик (61) Дополнительное к авт. свил-ву Г 658766 (22) Заявлено 20. 01. 81 (21) 3240084/18-09 с присоединением заявки Ля (23) Приоритет

Опубликовано 15.08.82. Беллетень № 30

Дата опубликования описания 15.08.82. (51 ) М. Кл.

Н 04 1 IIi08 Ъоударстеккиый комитет

СССР (53) УДК 621.395..664 (088. 8) ио делам изобретений и открытий (72) Авторы изобретения

В. П. Скуратов, Е. Н. Гусаров и М. В.Антохин (7I) Заявитель (4) УСТРОИСТВО ПРЕДСКАЗАНИЯ ОЦЕНКИ

КАЧЕСТВА В КОНТРОЛЬНЫХ СИСТЕМАХ

ДИСКРЕТНЫХ КАНАЛОВ СВЯЗИ

Изобре тени е от носит ся к радист ех нике и может использоваться для автоматического предсказания оценки качества дискретного канала связи.

По основному авт. св. Н 658766

5 известно устройство предсказания оценки качества в контрольных системах дискретных каналов связи, содержащее блок формирования циклов отсчета, счетчик ошибок, регистр сдвига, схему сложения по модулю два, элемент ИЛИ-НЕ, элемент И и индикатор, при этом выход первого разряда регистра сдвига подключен к одному из входов элемента И, другой вход последнего соединен с выходом второго разряда регистра сдвига, выход элемента И подключен к первому входу индикатора, выходы первого и второго разряда регистра сдвига под- 2о ключей к соответствующим входам схемы сложения по модулю,два, выход которой подключен к одному из входов элемента ИЛИ-НЕ, другой вход которо2 го соединен с выходом элемента И, и к второму входу индикатора, третий вход. которого соединен с выходом эле" мента ИЛИ-НЕ, а выход блока формирования циклов отсчета через счетчик ошибок подключен к входу региСтра сдвига (1).

Однако данное устройство требует продолжительного времени анализа аварийного состояния канала для выработки исполнительной оценки "Авария". Исполнительная оценка "Авария" канала связи вырабатывается при наблюдении аварийного качества канала в течение двух подряд интервалов измерения (по двум текущим оценкам

"Авария" ).

Цель изобретения -сокращение вре" мени предсказания оценки путем сокращения времени анализа аварийного состояния, дискретных каналов связи.

Указанная цель достигается тем, что в устройство предсказания оцен951742 ф ки качества в контрольных системах дискретных каналов связи, содержащем блок формирования циклов отсчета, счетчик ошибок, регистр сдвига, схему сложения по модулю два, элемент ИЛИ-НЕ, элемент И и индикатор, при этом выход первого разряда регистра сдвига подключен к одному из входов элемента И, другой вход последнего соединен с выходом второго разряда регистра сдвига, выход элемента И подключен к первому входу индикатора, выходы первого и второго разряда регистра сдвига подключены к соответствующим входам схемы сложения по модулю два, выход которой подключен к одному из входов эле мента ИЛИ-НЕ, другой вход которого соединен с выходом элемента И, .и к второму входу индикатора, третий вхо которого соединен с выходом элемента

ИЛИ-НЕ, а выход блока формирования циклов отсчета через счетчик ошибок подключен к входу регистра сдвига, введены два блока запоминающих устройств (ЗУ ), переключатель, два реверсивных счетчика, элемент ИЛИ и дополнительный элемент И, причем выход блока формирования циклов отсчета подключен ко входу первого ЗУ, другой вход которого соединен со вхо дом счетчика ошибок, а выход - со входом второго ЗУ, к другому входу второго ЗУ и к одному из входов переключателя, другие входы и выходы которого соединены соответственно с выходом второго ЗУ, выходом первого реверсивного счетчика, выходом второго реверсивного счетчика, с суммирующим входом первого и вычитающим входом второго реверсивных счетчиков, с вычитающим входом первого и суммирующим входом второго реверсивных счетчиков и с одним из входов до полнительного элемента И, другой вход которого соединен с выходом пер вого разряда регистра сдвига, выход дополнительного элемента И подключен

1 к одному из входов элемента ИЛИ,. дру гой вход которого соединен с выходом элемента И, выход элемента ИЛИ подключен к третьему входу индикатора.

t0

Д 2О

ЗО

4О

45

На чертеже изображена структурная схема предлагаемого устройства.

Устройство содержит счетчик ошибок 1, блок формирования циклов отсчета 2,,регистр сдвига 3, схему сложения по модулю два, элемент И 5, элемент ИЛИ"НЕ 6, индикатор 7, пер" вый блок запоминающих устройств (ЗУ)

8, второй блок запоминающих устройств ЗУ) 99, переключатель 10, первый реверсивный счетчик ll, второй реверсивный счетчик 12, элемент И 13, элемент ИЛИ 14.

Устройство работает следующим об- . разом.

Сигнал "Ошибка" поступает на вход первого ЗУ 8 и по сигналам управления от блока 2 переписывается во второе 3У 9. Переключатель 10 в одном цикле измерений обеспечивает подключение выхода ЗУ 9 к суммирующему входу счетчика 11 и вычитающему входу счетчика Eg, в следующем цикле - к вычитающему входу счетчика 11 и суммирующему входу счетчика 12;".и т.д., поочереднр (через цикл ). В результате по окончании 1-го цикла измерений в счетчике 11 будет зарегистрирована разность между числом ошибок (К„ -1<„-„) зафиксированных в (i-2) и (1-1) циклах измерений. Счетчик 12 в последующем (i+1) цикле регистрирует разность (К„ „-K è т.д. На выходах счетчиков единичный потенциал появляется в случае превышения разностью частостей ошибок порогового значения, в противном случае на выходах потенциал нулевой. С помощью переключателя 10 выход каждого счетчика поочередно через один цикл измерения подключается ко второму входу элемента И 13, на первый вход которого подается результат предварительной оценки аварийного состояния канала с выхода первого разряда регистра 3. На выходе элемента И 13 сигнал "Авария" появится только в том случае, когда счетчик 1 отметит превышение порогового значения частости: ошибок в i-м цикле измерений и счетчики 11 и 12 отметят тенденцию к последовательному существенному нарастанию частости ошибок в течение трех циклов измерений, предшествующих моменту выдачи исполнительной оценки. В результате IlpH на- личии тенденции, постепенного ухуд-шения качества канала сигнализация

"Авария" на индикаторе 7 срабатывает после первого же измерения, обнаружившего аварийное качество канала или после наблюдения аварийного качества в двух подряд идущих интервалах измерений (при неожиданном резком ухудшении состояния ка1742 6 блока формирования циклов отсчета подключен ко входу первого ЗУ, другой вход которого соединен со входом счетчика ошибок, а выход - со входом второго ЗУ, к другому входу второго ЗУ и к одному из входов переключателя, другие входы и выходы которого соединены соответственно с выходом второго

ЗУ, выходом первого реверсивного

>о счетчика, выходом второго реверсивного счетчика, с суммирующим входом первого и вычитающим входом второго реверсивных счетчиков, с вычитающим входом первого и суммирующим входом и второго реверсивных счетчиков и с одним из входов дополнительного элемента И, другой вход которого соединен с выходом первого разряда регистра сдвига, выход дополнительного элемента И подключен к одному из вхо" дов элемента ИЛИ, другой вход которого соединен с выходом элемента И, выход элемента ИЛИ подключен к третьему входу индикатора.

5 95 нала). В последнем случае сигнал

"авария" на индикатор 7 выдается с известного устройства через элемент ИЛИ 14, Предлагаемое устройство по сравнению с известным позволяет в 40504 случаев бракования канала в 2 ра. за сократить время анализа аварийного состояния канала связи, необходимое для выработки исполнительной оценки "Авария" . В результате повышается надежность связи за счет сокращения времени предсказания оценки.

Формула изобретения

Устройство предсказания оценки качества в контрольных системах дискретных каналов связи по авт. св.

У 658766, о т л и ч а ю щ е е с я тем, что, с целью сокращения времени предсказания оценки путем сокращения времени анализа аварийного состояния дискретных каналов связи, введены два блока запоминающих устройств (ЗУ), переключатель, два реверсивных счетчика, элемент ИЛИ и дополнительный элемент И, при этом выход

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Н 658766, . Í 04 L 11/08, 1978

3в (прототип) е
