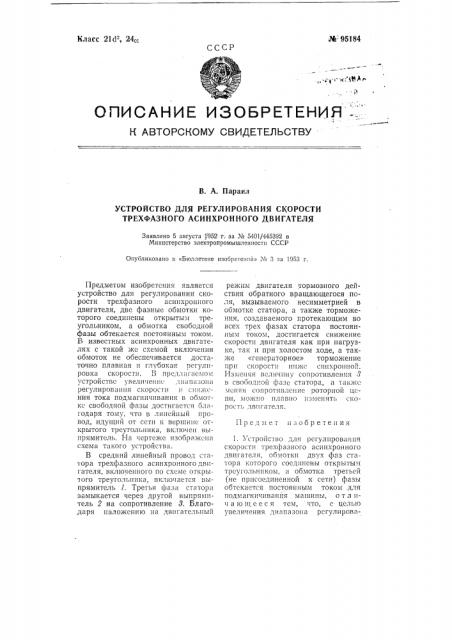

ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. А. Паряил

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ СКОРОСТИ

ТРЕХФАЗНОГО АСИНХРОННОГО ДВИГАТЕЛЯ

Заявлено 5 августа 1952 r. за ¹ 5401/445392 в

Министерство электропромышленности СССР

Опубликовано в «Бюллетене изобретений» ¹ 3 за 1953 г.

Предмет изобретения

Предметом изобретения является устройство для регулирования скорости трехфазного асинхронного двигателя, две фазные обмотки которого соединены открытым треугольником, а обмотка свободной фазы обтекается постоянным током.

Р> известных асинхронных двигателях с такой же схемой включения обмоток не обеспечивается достаточно плавная и глубокая регулировка скорости. В предлагаемом устройстве увеличение лняпязоня регулирования скорости и сннж«ния тока подмагничивания в обмоткс свободной фазы достигается о;Inгодаря тому, ITo в линейный провод, идущий от сети к вершине открытого треугольника, включен выпрямитель. На чертеже изобряжсня схема такого устройства.

В средний линейный провод cinropa трехфазного асинхронного двигателя, включенного по схеме открытого треугольника, вк:почается выпрямитель 1. Третья фязя статоря замыкается через другой выпрямитель 2 на сопротивление 3. Благодаря наложению пя двигательный режим двигателя тормозного действия обратного вращающегося поля, вызываемого несимметрией в обмотке статора, а также торможения, создаваемого протекающим во всех трех фазах статора постоянным током, достигается снижение скорости двигателя как при нагрузке, так и при холостом ходе, а также «генеряторное» торможение прп скорости н11жс с1н1хронной.

Изменяя величину сопротивления 7 в свободной фазе стятора, я также засияя сопротивление poToplioII цспн, можно плавно изменять скорость двигателя.

1. Устройство для регулирования скорости трехфазного асинхронного двигателя, оомотки двух фаз статора которого соединены открыты.1 треугольником, а обмотка третьей (не присоединенной к сети) фазы обтекается постоянным током,для подмягничивания eIBIIIHIIhl, о т л ич а ющееся тем, что, с целью увеличения диапазона рсгулировяр в 9Q Я-1

Отв. редактор Е. П. Калязин

Стандартгиз. Подп. к печ. 10/1-1957 r. Об.ьем 0,125 и. л. Тираж 2000. Цена 25 коп.

Гор. Алатырь, типография № 2 Министерства культуры Чувашской АССР. Зак, 2151 ния и снижения тока подмагпичивания, в линейный провод, идущий от сети к вершине открытого треугольника, вклклен выпрямитель.

2. В устройстве по п. 1 применение выпрямителя в цепи не присоединенной к сети фазы для получения постоянного тока.
